Descriere

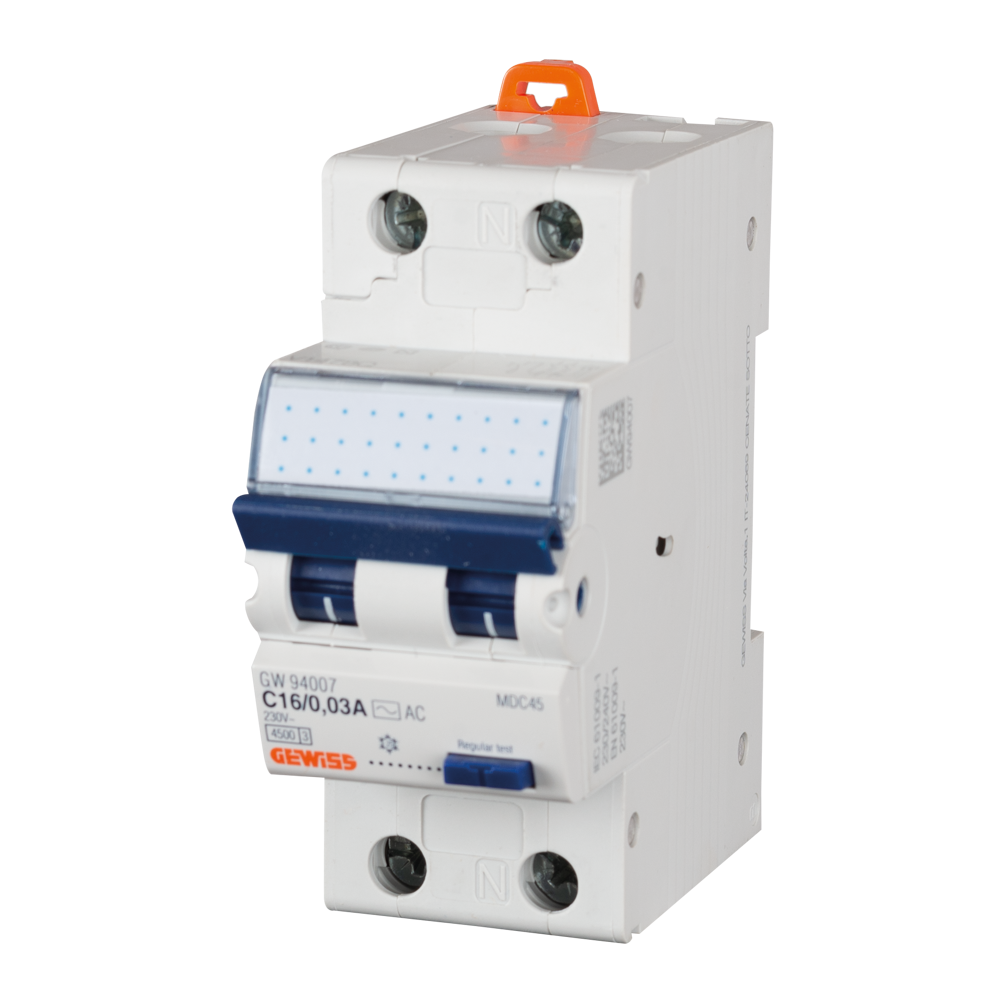

Acest intrerupator automat diferential cu protectie la supracurent integreaza functia magnetotermica si protectia diferentiala intr-un singur aparat modular. Este destinat protectiei circuitelor monofazate impotriva suprasarcinilor, scurtcircuitelor si curentilor diferentiali reziduali, fiind potrivit pentru tablouri electrice rezidentiale sau comerciale cu circuite compatibile cu tipul AC.

Aparatul are configuratie 1P+N, curent nominal de 16 A, curba de declansare C si curent diferential nominal de 30 mA. Functioneaza la tensiunea nominala de 230/240 V AC, 50/60 Hz, are capacitate de rupere Icn de 4.500 A la 230 V conform IEC/EN 61009-1 si clasa de limitare a energiei 3. Este de tip AC, cu tensiune de izolatie Ui de 500 V, tensiune nominala de tinere la impuls Uimp de 4 kV si categorie de supratensiune III. Capacitatea declarata conform IEC/EN 60947-2 este Icu 6 kA, iar Ics este 100% din Icu.

Constructia ocupa 2 module, cu latime de 36 mm, pentru integrare in tablouri modulare. Bornele accepta conductori rigizi sau flexibili cu sectiuni de pana la 1 x 35 mm2, 2 x 16 mm2 sau 1 x 16 mm2 plus 2 x 10 mm2, in functie de configuratia de conectare. Cuplul nominal de strangere este de 2 Nm. Este disponibila conectarea dubla numai pe partea de iesire, iar aparatul este compatibil cu auxiliare electrice si cu sisteme ReStart.

Montajul si conectarea trebuie realizate exclusiv de personal calificat, cu alimentarea intrerupta si respectarea schemei de conexiuni din documentatia tehnica. Temperatura de utilizare este intre -25 si +60 grade C, cu deratarea curentului nominal la temperaturi de peste +30 grade C; temperatura de depozitare este intre -40 si +70 grade C. Pentru verificarea periodica a functiei diferentiale se recomanda actionarea butonului de test, conform procedurilor de exploatare ale instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, intr-un singur aparat modular RCBO.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate 230/240 V, avand configuratie 1P+N, curent nominal 16 A si curba de declansare C.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Valoarea de 30 mA reprezinta curentul diferential nominal de declansare si este utilizata in mod uzual pentru protectia suplimentara a circuitelor finale, in cadrul unei instalatii proiectate corect.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi sau flexibili de pana la 1 x 35 mm2, 2 x 16 mm2 sau configuratia 1 x 16 mm2 plus 2 x 10 mm2. Strangerea se realizeaza la cuplul nominal de 2 Nm.

Poate fi utilizat pentru toate tipurile de consumatori electronici?

Este un aparat diferential de tip AC, destinat detectarii curentilor diferentiali alternativi sinusoidali. Alegerea tipului de protectie trebuie stabilita de electrician in functie de caracteristicile consumatorilor si ale instalatiei.
