Descriere

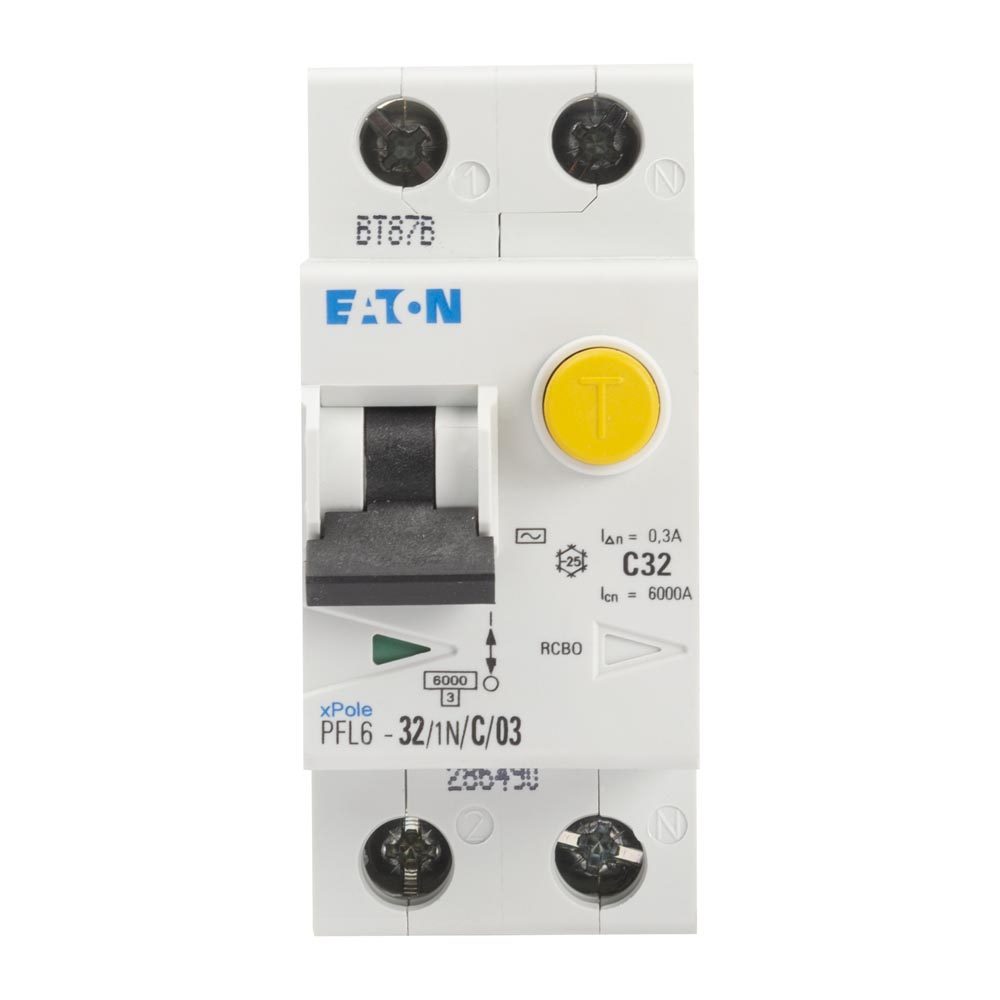

Acest intrerupator automat diferential combina intr-un singur aparat protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Configuratia 1P+N il recomanda pentru circuite monofazate de 230 V AC din tablouri electrice rezidentiale, comerciale sau pentru instalatii tehnice unde este necesara intreruperea simultana a fazei si neutrului. Curba C este adecvata circuitelor cu curenti de pornire moderati, cum sunt anumite consumatoare inductive sau grupuri de prize dimensionate corespunzator.

Aparatul are curent nominal de 32A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Sensibilitatea diferentiala nominala este de 300mA, iar tipul de detectie a curentului rezidual este AC. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50/60 Hz. Gradul de protectie este IP20, curentul maxim de impuls declarat este de 250A, iar durata de viata mecanica este de 20000 cicluri, cu durata de viata electrica de 4000 cicluri.

Montajul se realizeaza pe sina DIN, in interiorul unui tablou electric cu protectie adecvata. Bornele permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2, cu respectarea cuplului de strangere si a schemei de conexiuni indicate pe aparat. Pentru functionarea corecta a protectiei diferentiale, conductorul de faza si neutrul circuitului protejat trebuie trecute prin dispozitiv, iar conductorul de protectie PE nu se conecteaza prin acesta.

Produsul este destinat utilizarii in intervalul de temperatura ambientala de la -25 grade C la +40 grade C. Alegerea curentului nominal, a curbei de declansare si a sensibilitatii diferentiale trebuie facuta conform calculului circuitului, tipului de sarcina si cerintelor aplicabile instalatiei. Sensibilitatea de 300mA este utilizata de regula pentru protectie la curenti reziduali de nivel mai mare; acolo unde proiectul sau normele impun protectie suplimentara a persoanelor, trebuie evaluata necesitatea unei sensibilitati de 30mA. Instalarea, verificarea si testarea periodica se efectueaza de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Asigura protectie la suprasarcina si scurtcircuit prin declansatorul magnetotermic, precum si detectia curentilor reziduali de tip AC prin modulul diferential.

Pentru ce tip de circuit este destinat?

Este destinat circuitelor monofazate de 230 V AC, avand configuratie 1P+N pentru comutarea fazei si a neutrului.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu curenti de pornire moderati, fiind frecvent utilizata pentru prize, iluminat si anumite sarcini inductive, atunci cand dimensionarea instalatiei permite acest lucru.

Se monteaza pe sina DIN?

Da, aparatul este proiectat pentru montaj pe sina DIN in tablouri electrice corespunzatoare.

Este potrivita sensibilitatea de 300mA pentru protectia suplimentara a persoanelor?

Alegerea sensibilitatii se face conform proiectului si normelor aplicabile. Pentru protectie suplimentara a persoanelor este frecvent necesara o sensibilitate de 30mA, iar instalatia trebuie evaluata de un electrician calificat.
