Descriere

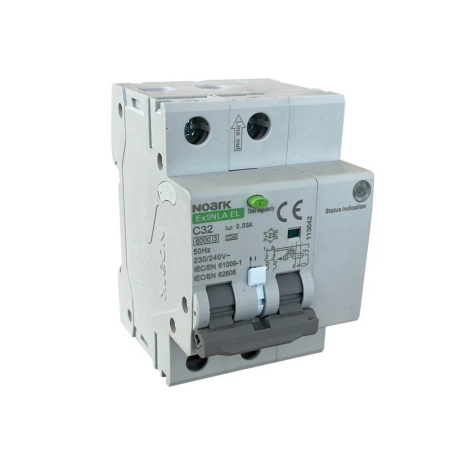

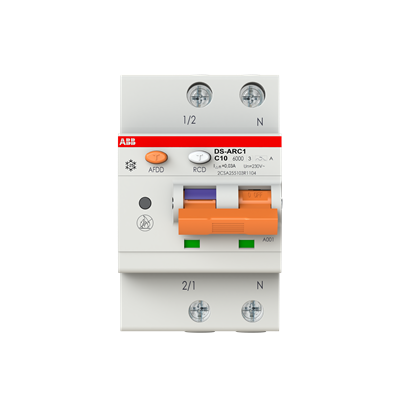

Acest intrerupator automat diferential cu functie AFDD este destinat protectiei circuitelor finale monofazate impotriva defectelor de arc electric, suprasarcinii, scurtcircuitului si curentilor reziduali. Integreaza intr-un singur aparat functiile de detectare a arcului electric, protectie magnetotermica si protectie diferentiala, contribuind la reducerea riscului de incendiu de origine electrica. Detecteaza defecte de arc serie si paralel si este adecvat pentru circuite unde este necesara protectie suplimentara la curenti reziduali de 30mA.

Aparatul are curent nominal de 10A, caracteristica de declansare C, configuratie 1P+N si un pol protejat. Functioneaza la tensiune nominala de 230-240 V AC, 50-60 Hz, iar protectia diferentiala este de tip A, cu curent rezidual nominal de 30mA. Capacitatea nominala de rupere este de 6kA, capacitatea limita la scurtcircuit este de 7,5kA, tensiunea nominala de izolatie este 500 V, iar tensiunea de tinere la impuls este 4kV. Aparatul respecta standardele IEC/EN 62606, IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in orice pozitie de instalare. Ocupa 3 module, avand dimensiuni de 85 x 52,5 x 69 mm. Este echipat cu borne cu surub, permite alimentare de sus sau de jos si poate fi conectat cu conductori rigizi de 1-25 mm2 sau flexibili de 1-16 mm2; lungimea recomandata de dezizolare este de 12 mm, iar cuplul de strangere al bornelor este 2,8 Nm. Borna de nul este pozitionata in partea dreapta, iar pozitia contactelor este indicata vizual prin rosu pentru ON si verde pentru OFF.

Pentru utilizare sigura, instalarea, dimensionarea circuitului si verificarea functionarii trebuie realizate de personal calificat, cu alimentarea intrerupta. Dispozitivul este destinat functionarii intre -25 si 55 grade C, cu grad de poluare 2. Gradul de protectie este IP20 la borne si IP40 pentru carcasa, astfel ca trebuie montat intr-un tablou electric corespunzator. Indicatorul LED ajuta la identificarea cauzei declansarii, iar testarea periodica si respectarea instructiunilor de montaj sunt necesare pentru mentinerea protectiei circuitului.

Intrebari frecvente

Ce tipuri de protectie integreaza acest aparat?

Integreaza protectie la defecte de arc electric, protectie magnetotermica la suprasarcina si scurtcircuit, precum si protectie diferentiala de tip A la 30mA.

Pentru ce tip de retea este destinat?

Este destinat circuitelor monofazate de 230-240 V AC, cu frecventa de 50-60 Hz, in configuratie 1P+N.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module pe sina DIN si are dimensiunile de 85 x 52,5 x 69 mm.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 1 la 25 mm2 si conductori flexibili de la 1 la 16 mm2. Cuplul de strangere indicat este de 2,8 Nm.

Este necesara instalarea de catre un electrician?

Da. Alegerea protectiei, conectarea, testarea si punerea in functiune trebuie realizate de personal calificat, conform proiectului electric si reglementarilor aplicabile.
