Descriere

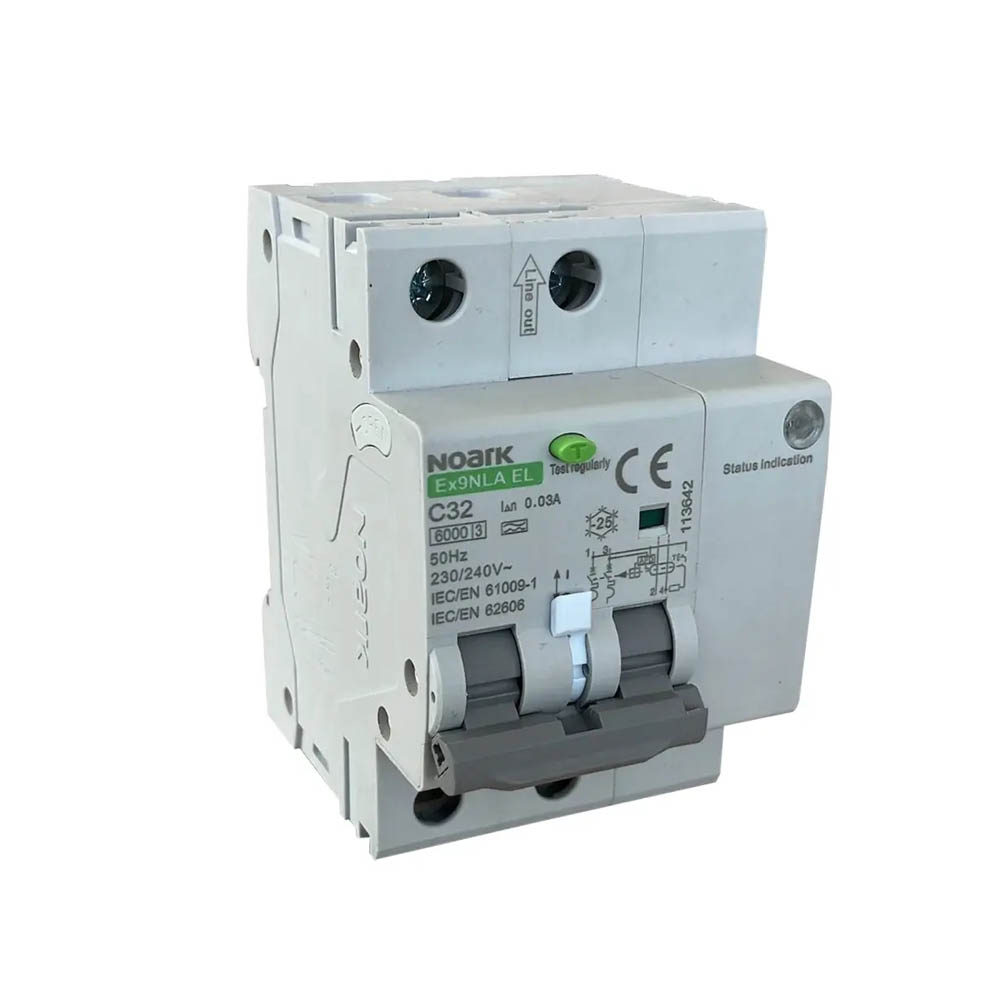

Acest intrerupator automat diferential cu detectie a defectelor de arc electric AFDD este destinat protectiei circuitelor monofazate din instalatii rezidentiale, comerciale si industriale. Integreaza functii de protectie la suprasarcina, scurtcircuit, curent rezidual si defecte de arc electric in serie sau paralel, fiind o solutie compacta pentru circuite unde este necesar un nivel extins de siguranta electrica. Functionarea electronica permite evaluarea precisa a curentului rezidual.

Aparatul are 2 poli, curent nominal de 10A, tensiune nominala de 230V AC si frecventa nominala de 50Hz. Protectia diferentiala este de tip A, cu curent rezidual nominal de 30mA, iar caracteristica de declansare este curba C. Capacitatea nominala de rupere la scurtcircuit este de 6kA, declarata conform EN 61009, iar clasa de limitare a curentului este 3. Echipamentul are categoria de supratensiune III, grad de poluare 2, grad de protectie IP20 si pierdere de putere de 3,9W.

Pentru integrarea in tablouri electrice, aparatul ocupa 3 module pe sina DIN si are adancime de montaj de 78 mm. Dimensiunile seriei sunt de aproximativ 54 x 86 x 78 mm. Conectarea se realizeaza conform schemei si instructiunilor de montaj ale producatorului; bornele accepta conductori cu sectiunea de 1 pana la 10 mm2, lungimea recomandata de dezizolare este de 12 mm, iar cuplul de strangere indicat este de 2 Nm.

Montajul, verificarea si punerea in functiune trebuie realizate exclusiv de personal electric calificat, cu instalatia scoasa de sub tensiune. Echipamentul este destinat utilizarii in interiorul unui tablou cu protectie adecvata, deoarece are grad de protectie IP20. Se recomanda actionarea periodica a butonului TEST: la fiecare 6 luni in conditii normale si lunar in medii dificile, tinand cont de cerintele reglementarilor locale si de instructiunile instalatiei.

Intrebari frecvente

Ce tipuri de protectie asigura acest AFDD?

Aparatul combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual de 30mA, tip A, precum si detectia defectelor de arc electric.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230V AC, cu curent nominal de 10A si caracteristica de declansare curba C.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module pe sina DIN si are adancimea de montaj de 78 mm.

Este necesara testarea periodica?

Da. Se recomanda testarea prin butonul TEST la fiecare 6 luni in conditii normale si lunar in medii dificile, cu respectarea instructiunilor de utilizare si a cerintelor locale.

Cine poate instala aparatul?

Instalarea, conectarea si verificarea trebuie realizate numai de un electrician calificat, cu circuitul scos de sub tensiune.
