Descriere

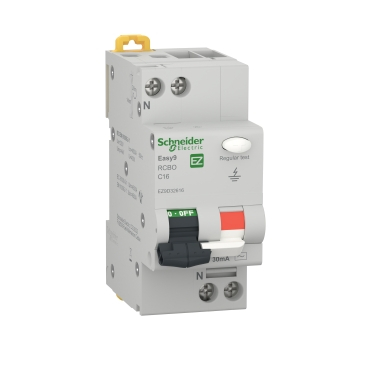

Acest intrerupator automat diferential combinat, de tip RCBO, este destinat protectiei circuitelor finale monofazate din tablouri electrice rezidentiale sau comerciale. Integreaza intr-un singur aparat functia de protectie magneto-termica la suprasarcina si scurtcircuit, precum si functia diferentiala pentru detectarea curentilor reziduali. Configuratia 1P+N permite utilizarea pe circuite cu faza si nul, iar aparatul este adecvat si pentru izolatie conform IEC 61009-1.

Datele nominale includ curent de 16 A, tensiune de utilizare 230 V c.a. la 50 Hz si curba de declansare C. Protectia diferentiala este de tip AC, cu sensibilitate de 30 mA si declansare instantanee. Capacitatea nominala de rupere este de 4.500 A, iar limita de declansare magnetica este de 5 pana la 10 x In. Aparatul are tensiune nominala de tinere la impuls de 4 kV, un pol protejat, neutru pozitionat in stanga si indicator al pozitiei contactului.

Se monteaza clipsabil pe sina DIN in tabloul electric si ocupa 4 pasi de 9 mm, echivalentul unei latimi de 36 mm. Dimensiunile declarate sunt 82 mm inaltime, 36 mm latime si 70.5 mm adancime. Se recomanda montarea pe plecarea circuitului care necesita protectie individuala, cu respectarea indicatiilor de cablare de pe aparat si a schemei electrice a tabloului.

Aparatul trebuie ales in functie de sectiunea conductorilor, puterea consumatorilor, curentul de scurtcircuit disponibil si tipul sarcinilor din circuit. Protectia diferentiala tip AC este destinata curentilor reziduali alternativi sinusoidali; pentru aplicatii cu electronica de putere sau consumatori care pot genera curenti reziduali pulsatori ori continui, tipul protectiei trebuie stabilit de un electrician autorizat. Instalarea, verificarea si testarea periodica se efectueaza numai cu alimentarea intrerupta si in conformitate cu normele aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia magneto-termica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali de 30 mA, intr-un singur aparat modular.

Pentru ce retea este potrivit?

Este destinat circuitelor monofazate de 230 V c.a., la frecventa de 50 Hz, cu configuratie 1P+N.

Ce inseamna curba C?

Curba C indica domeniul declansarii magnetice la aproximativ 5 pana la 10 ori curentul nominal. Este utilizata frecvent pentru circuite generale cu sarcini care pot avea curenti moderati la pornire.

Se poate monta in tabloul electric pe sina DIN?

Da. Aparatul este clipsabil pe sina DIN si are latimea de 36 mm, corespunzatoare la 4 pasi de 9 mm.

Este potrivit pentru orice tip de consumator?

Protectia diferentiala este tip AC, destinata curentilor reziduali alternativi sinusoidali. Pentru consumatori cu electronica de putere, redresoare, invertoare sau alte sarcini speciale, alegerea tipului de protectie trebuie verificata de un electrician autorizat.
