Descriere

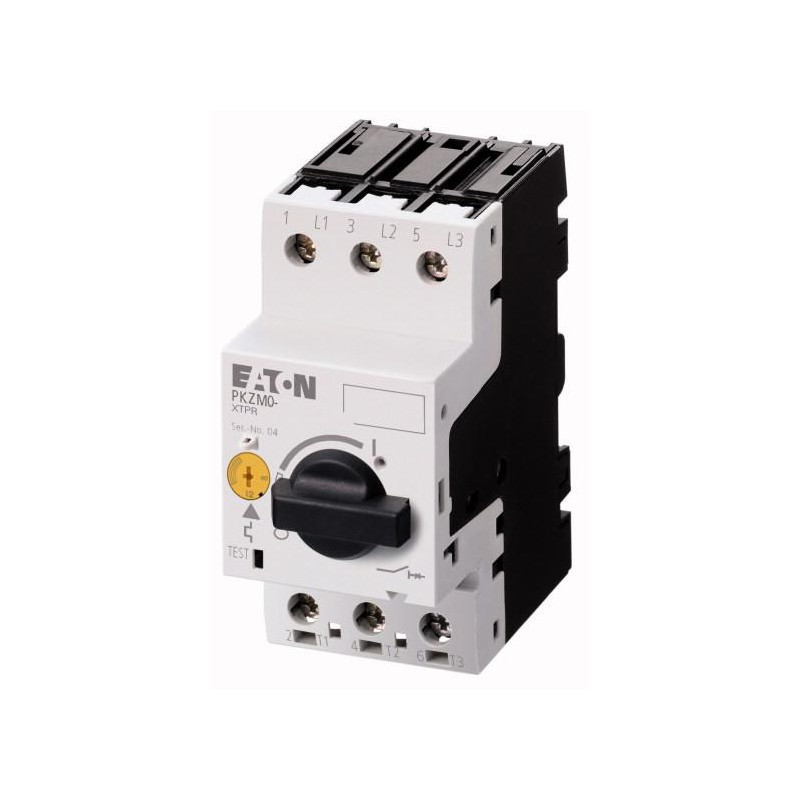

Acest intrerupator automat pentru protectie motor este destinat protejarii motoarelor trifazate impotriva suprasarcinii, scurtcircuitului si lipsei de faza. Este o solutie compacta pentru tablouri electrice de automatizare, utilaje, pompe, ventilatoare, compresoare si alte circuite de actionare unde este necesara atat protectia motorului, cat si comanda locala prin buton rotativ. Aparatul este adecvat inclusiv pentru motoare cu clasa de eficienta IE3.

Curentul de declansare la suprasarcina se regleaza intre 4 si 6.3 A, iar curentul nominal de utilizare este 6.3 A. Aparatul este tripolar, functioneaza la frecventa de 50/60 Hz si are tensiunea nominala de utilizare de 690 V. Puterea nominala a motorului in regim AC-3e este de 1.1 kW la 220/230 V, 2.2 kW la 380/400 V, 3 kW la 440 V si 500 V, respectiv 4 kW la 690 V. Capacitatea de rupere la scurtcircuit este de 150 kA la 400 V si 440 V, 42 kA la 500 V, iar declansarea magnetica fixa este de 97.7 A.

Montajul se realizeaza prin clipsare pe sina DIN conform IEC/EN 60715, cu inaltime de 7.5 mm sau 15 mm. Conectarea circuitului principal se face prin borne cu surub. Conductoarele se dezizoleaza pe o lungime de 10 mm, iar bornele accepta conductori rigizi de 1 pana la 6 mm2 sau conductori flexibili cu ferule de 1 pana la 6 mm2; cuplul de strangere indicat pentru conexiunile principale este de 1.7 Nm. Dimensiunile aparatului sunt 45 mm latime, 93 mm inaltime si 76 mm adancime.

Gradul de protectie al carcasei este IP20, fiind recomandata instalarea in interiorul unui tablou electric corespunzator. Aparatul are protectie la atingere directa din partea frontala conform EN 50274, categorie de supratensiune III si grad de poluare 3. Functionarea este compensata termic intre -5 si 40 grade C conform standardelor aplicabile, cu domeniu de operare intre -25 si 55 grade C. Pentru siguranta instalatiei, reglajul curentului trebuie ales dupa curentul nominal inscris pe placuta motorului, iar montajul si punerea in functiune trebuie efectuate de personal calificat.

Intrebari frecvente

Pentru ce curent de motor se poate regla protectia?

Reglajul declansatorului de suprasarcina este intre 4 si 6.3 A. Valoarea se seteaza in functie de curentul nominal indicat pe placuta de identificare a motorului.

Este potrivit pentru motoare trifazate?

Da. Aparatul este tripolar si este destinat protectiei motoarelor trifazate, avand si functie de sensibilitate la lipsa fazei.

Ce putere de motor poate proteja la 400 V?

In regim AC-3e, puterea nominala indicata la 380/400 V si 50 Hz este de 2.2 kW.

Cum se monteaza intrerupatorul de protectie motor?

Se clipsaza pe sina DIN conform IEC/EN 60715, compatibila cu sine avand inaltimea de 7.5 mm sau 15 mm. Racordarea se face prin borne cu surub.

Ce protectie la atingere are aparatul?

Carcasa are grad de protectie IP20 si protectie la atingere directa din partea frontala conform EN 50274. Pentru utilizare corecta trebuie instalat intr-un tablou electric adecvat.
