Descriere

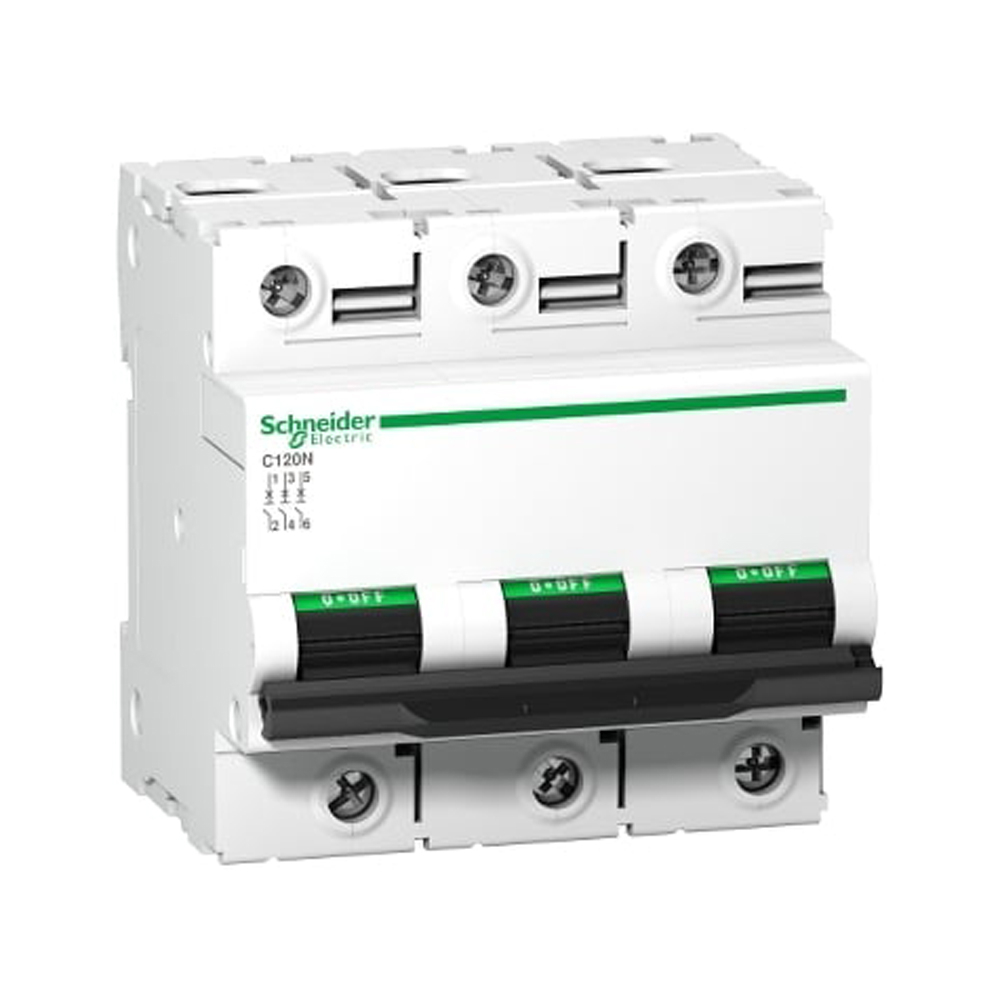

Acest intrerupator automat modular este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 3 poli protejati permite utilizarea in circuite trifazate, iar mecanismul termomagnetic combina protectia la supracurent de durata cu declansarea rapida la curenti de scurtcircuit. Aparatul este adecvat si pentru functia de separare industriala, in conformitate cu standardele aplicabile.

Curentul nominal este de 100A la 30 grade C, iar caracteristica de declansare este curba C, cu prag magnetic intre 5 si 10 x In. Functioneaza la 50/60 Hz, cu tensiune operationala de 380-415V AC si pana la 375V DC. Capacitatea nominala de rupere Icn este de 10kA la 230-400V AC conform EN/IEC 60898-1, iar capacitatea de rupere Icu este de 10kA la 380-415V AC conform EN/IEC 60947-2. Pentru alte tensiuni, Icu este de 20kA la 220-240V AC si 6kA la 440V AC.

Montajul se realizeaza prin clipsare pe sina DIN simetrica de 35 mm. Aparatul are dimensiuni de 81 x 81 x 73 mm si ocupa 9 module de 9 mm. Conectarea se face prin borne tip tunel, compatibile cu conductori rigizi de 1-50 mm2 sau conductori flexibili de 1,5-35 mm2. Lungimea de dezizolare recomandata este de 15 mm, iar cuplul de strangere al bornelor este de 3,5 Nm. Este compatibil cu bare pieptene de distributie si poate fi completat cu accesorii auxiliare, monitorizare la distanta sau bloc de protectie diferentiala.

Gradul de protectie este IP20 conform IEC 60529. Aparatul respecta EN/IEC 60947-2 si EN/IEC 60898-1, are categorie de supratensiune IV, grad de poluare 3 si rezistenta la impuls de 6 kV. Temperatura ambianta de functionare este intre -25 si 70 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Instalarea, alegerea sectiunii conductoarelor, reglajul protectiilor din amonte si verificarea capacitatii de rupere disponibile trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de distributie impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C indica o declansare magnetica la un curent cuprins intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 10kA la 230-400V AC conform EN/IEC 60898-1. La 380-415V AC, capacitatea de rupere Icu este de 10kA conform EN/IEC 60947-2.

Se poate monta pe sina DIN?

Da. Aparatul se fixeaza prin clipsare pe sina DIN simetrica de 35 mm si permite conectarea prin borne tip tunel.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi cu sectiuni intre 1 si 50 mm2 si conductori flexibili cu sectiuni intre 1,5 si 35 mm2.
