Descriere

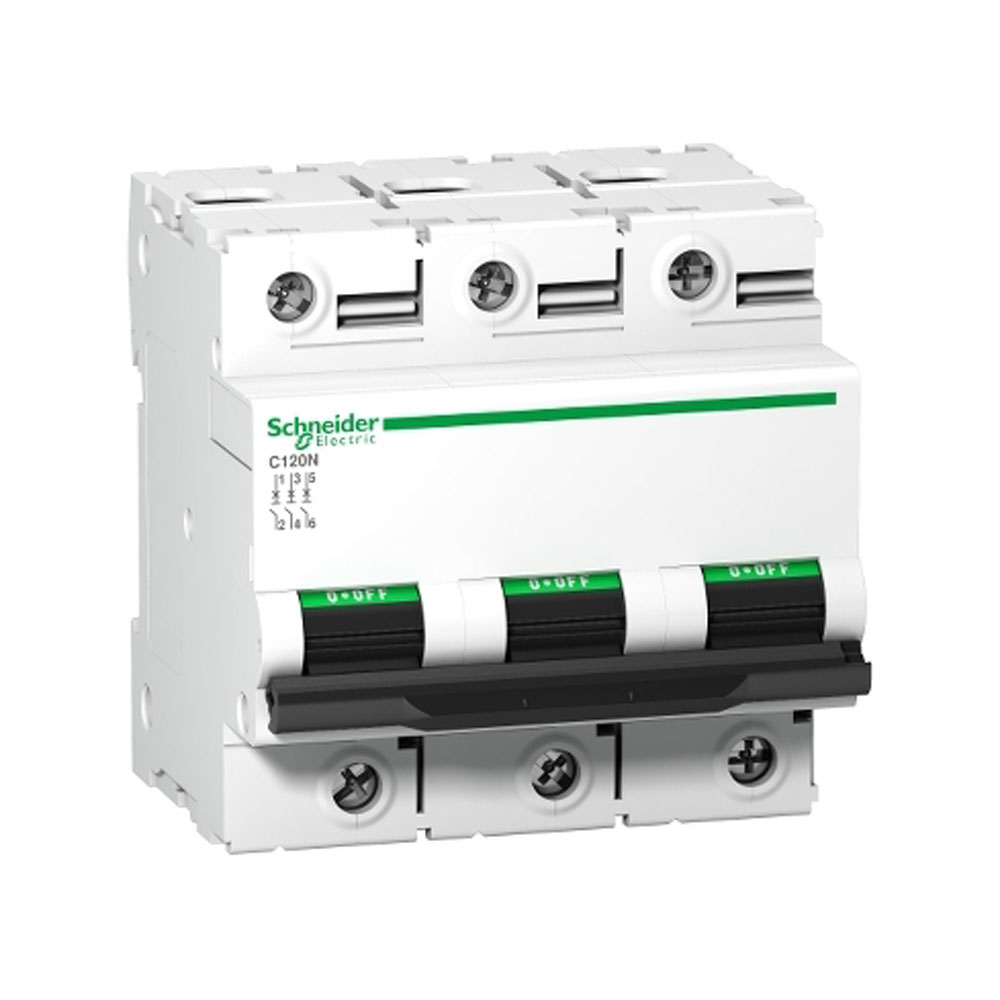

Acest intrerupator automat miniatural tripolar este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si a curentilor de scurtcircuit. Unitatea de declansare termomagnetica combina protectia termica la suprasarcina cu protectia magnetica rapida la defect, iar caracteristica C are pragul de declansare magnetica intre 5 si 10 x In. Este adecvat si pentru izolarea industriala, conform standardelor aplicabile.

Aparatul are 3 poli protejati, curent nominal de 125 A la 30 grade C si functioneaza la frecventa de 50/60 Hz. Capacitatea nominala de rupere Icn este de 10 kA la 230-400 V AC, conform EN/IEC 60898-1. Conform EN/IEC 60947-2, puterea de rupere Icu este de 10 kA la 380-415 V AC, 20 kA la 220-240 V AC si 6 kA la 440 V AC. Tensiunea nominala de izolatie este de 500 V AC, iar tensiunea nominala de tinere la impuls este de 6 kV. Dimensiunile sunt 81 x 81 x 73 mm, iar aparatul ocupa 9 pasi de 9 mm.

Montajul se realizeaza prin clipsare pe sina DIN simetrica de 35 mm. Este compatibil cu bare pieptene si blocuri de distributie, facilitand realizarea tablourilor electrice ordonate. Bornele tip tunel accepta conductori rigizi cu sectiuni intre 1 si 50 mm2 sau conductori flexibili intre 1,5 si 35 mm2. Lungimea recomandata de dezizolare este de 15 mm, iar cuplul de strangere al bornelor este de 3,5 Nm. Maneta permite comanda locala si semnalizarea pozitiei ON/OFF.

Gradul de protectie este IP20 conform IEC 60529, de aceea aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii si a influentelor externe. Functioneaza la temperaturi ambientale intre -25 si 70 grade C, la altitudini de pana la 2000 m, cu grad de poluare 3 si categorie de supratensiune IV. Instalarea, dimensionarea conductoarelor si alegerea protectiei trebuie realizate de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este utilizat acest intrerupator automat?

Este destinat protectiei circuitelor de distributie, inclusiv a circuitelor trifazate, impotriva suprasarcinii si scurtcircuitului. Are 3 poli protejati.

Ce inseamna curba de declansare C?

Curba C indica declansarea magnetica la un curent cuprins intre 5 si 10 ori curentul nominal. Aceasta caracteristica este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Care este capacitatea de intrerupere?

Capacitatea nominala de rupere este de 10 kA la 230-400 V AC, conform EN/IEC 60898-1. La 380-415 V AC, puterea de rupere Icu este de 10 kA conform EN/IEC 60947-2.

Cum se monteaza in tablou?

Se clipseaza pe sina DIN simetrica de 35 mm. Pentru conectare, bornele accepta conductori rigizi de 1 pana la 50 mm2 si conductori flexibili de 1,5 pana la 35 mm2.

Este necesara montarea intr-o carcasa?

Da. Aparatul are grad de protectie IP20 si trebuie instalat intr-un tablou sau intr-o carcasa adecvata aplicatiei, de catre personal calificat.
