Descriere

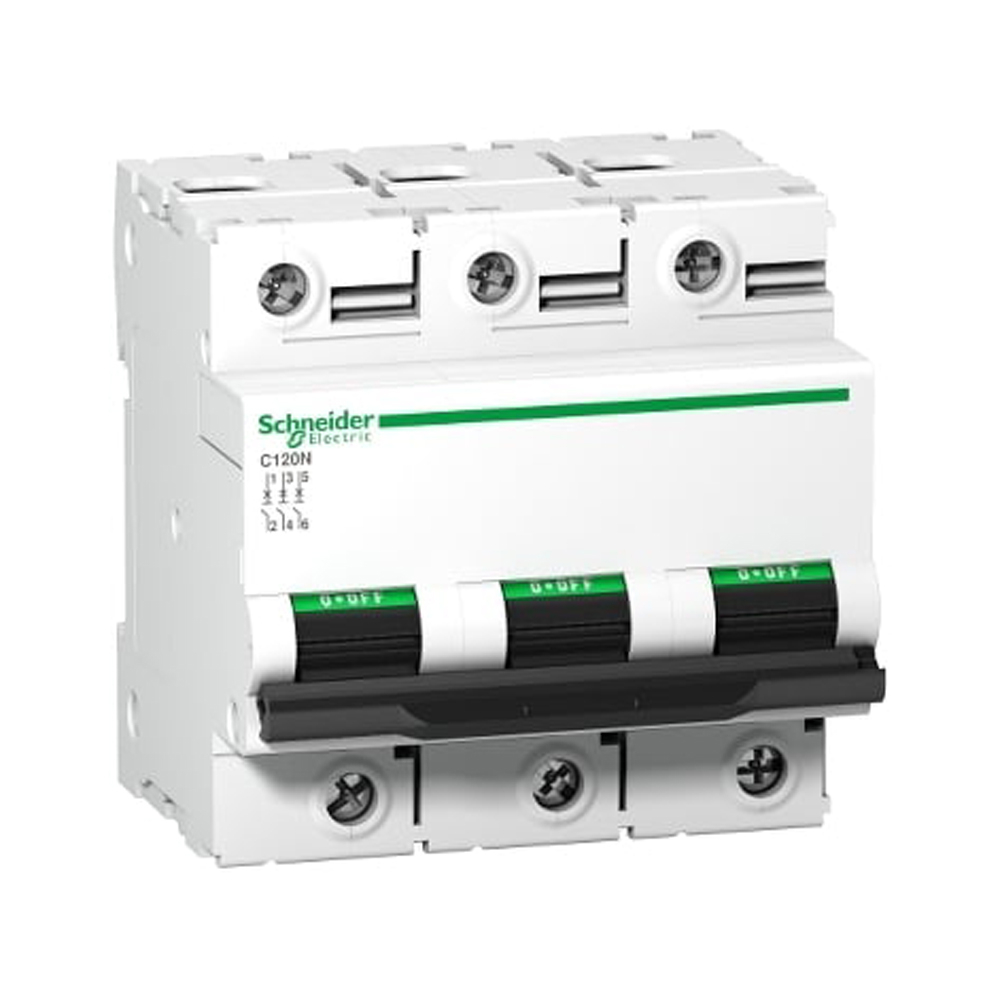

Acest intrerupator automat modular tripolar este destinat aplicatiilor de distributie electrica, unde asigura protectia conductoarelor si circuitelor impotriva curentilor de suprasarcina si de scurtcircuit. Declansatorul termomagnetic combina protectia termica la suprasarcina cu protectia magnetica rapida la defecte de scurtcircuit. Curba C il recomanda pentru circuite cu curenti de pornire moderati, iar dispozitivul poate fi utilizat si ca aparat de separare, conform standardului IEC 60947-2.

Curentul nominal este de 80 A la 30 grade C, iar aparatul are 3 poli protejati. Functioneaza la frecventa de 50/60 Hz, cu tensiuni operationale de 220-240 V AC, 380-415 V AC, 440 V AC si 230-400 V AC; este indicata si utilizarea la maximum 375 V DC. Puterea de rupere Icu este de 10 kA la 380-415 V AC, 20 kA la 220-240 V AC, 6 kA la 440 V AC si 10 kA la maximum 375 V DC. Capacitatea nominala de rupere Icn este de 10.000 A la 230-400 V AC, conform EN/IEC 60898-1. Pragul de declansare magnetica este de 5 pana la 10 x In, clasa de limitare este 3, tensiunea nominala de izolatie Ui este 500 V AC, iar tensiunea de impuls Uimp este 6 kV.

Montajul se realizeaza prin clipsare pe sina DIN simetrica de 35 mm. Aparatul ocupa 9 pasi de 9 mm si are dimensiunile de 81 x 81 x 73 mm. Este compatibil cu bare de distributie tip pieptene, facilitand realizarea tablourilor electrice modulare. Conectarea se face cu conductori dezizolati pe 15 mm, la un cuplu de strangere de 3,5 Nm. Maneta permite actionarea locala, iar indicatorul de pozitie semnalizeaza starea ON/OFF.

Produsul respecta standardele EN/IEC 60947-2 si EN/IEC 60898-1, are grad de protectie IP20 si categorie de supratensiune IV. Este destinat montajului in tablouri sau carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor externe. Poate functiona la temperaturi ambientale intre -25 si 70 grade C, la altitudini de pana la 2000 m si in medii cu grad de poluare 3. Instalarea, dimensionarea protectiei si verificarea cuplului de strangere trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat tripolar de 80 A?

Este utilizat pentru protectia circuitelor trifazate de distributie impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare magnetica intre 5 si 10 ori curentul nominal. Este adecvata pentru multe circuite de distributie cu curenti de pornire moderati.

Care este puterea de rupere la 400 V AC?

Capacitatea nominala de rupere este de 10.000 A la 230-400 V AC conform EN/IEC 60898-1. Pentru 380-415 V AC, puterea de rupere Icu este de 10 kA conform EN/IEC 60947-2.

Cum se monteaza acest intrerupator automat?

Se clipsaza pe sina DIN simetrica de 35 mm in interiorul unui tablou electric. Conductorii se dezizoleaza pe 15 mm, iar bornele se strang la cuplul de 3,5 Nm, conform datelor tehnice.

Poate fi montat direct intr-un spatiu expus?

Nu. Gradul de protectie al aparatului este IP20, astfel ca trebuie instalat intr-un tablou sau intr-o carcasa corespunzatoare, care sa ofere protectie suplimentara impotriva atingerii si influentelor de mediu.
