Descriere

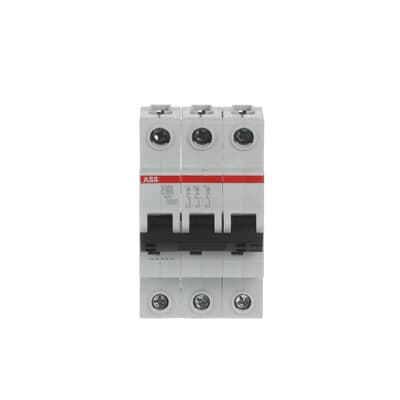

Acest intrerupator automat modular este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli permite intreruperea simultana a celor trei faze, fiind adecvata pentru tablouri de distributie si automatizare din aplicatii rezidentiale de putere ridicata, comerciale sau industriale. Caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, cum sunt anumite sarcini inductive si echipamente electrice.

Aparatul are curent nominal de 80 A, tensiune nominala de utilizare de 400 V AC si frecventa de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 6 kA la 400 V AC, iar tensiunea de izolatie nominala Ui este de 440 V. Echipamentul respecta standardele IEC/EN 60898-1 si IEC/EN 60947-2, are clasa de limitare a energiei 3, categorie de supratensiune III si grad de poluare 3. Dimensiunile sunt 52,5 x 88 x 69 mm, corespunzatoare unui spatiu de 3 module.

Montajul se realizeaza pe sina DIN TH35-7,5 sau TH35-15, conform IEC 60715, in orice pozitie. Bornele cu surub permit conectarea conductoarelor rigide sau multifilare cu sectiuni de 2,5 pana la 50 mm2, respectiv conductoare flexibile cu sectiuni de 4 pana la 35 mm2. Pentru bara colectoare, capacitatea de conectare este de pana la 16 mm2. Cuplul de strangere indicat pentru borne este de 3 Nm.

Gradul de protectie este IP20, iar in tabloul echipat cu capac de protectie poate ajunge la IP40. Temperatura ambientala de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Instalarea, dimensionarea protectiei si verificarea conexiunilor trebuie efectuate de personal calificat, cu alimentarea oprita si cu respectarea regulilor aplicabile tablourilor electrice si sectiunii conductorilor utilizati.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat tripolar de 80 A?

Este utilizat pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor trei faze.

Ce inseamna caracteristica de declansare C?

Caracteristica C este potrivita pentru circuite in care pot aparea curenti de pornire moderati, inclusiv anumite sarcini inductive sau echipamente cu motoare.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN TH35-7,5 sau TH35-15, conform IEC 60715.

Ce sectiuni de cablu pot fi conectate?

Se pot conecta conductoare rigide sau multifilare de 2,5 pana la 50 mm2 si conductoare flexibile de 4 pana la 35 mm2. Conexiunile trebuie realizate si stranse de personal calificat.

Care sunt dimensiunile aparatului?

Dimensiunile sunt 52,5 mm latime, 88 mm inaltime si 69 mm adancime. Ocupa 3 module in tabloul electric.
