Descriere

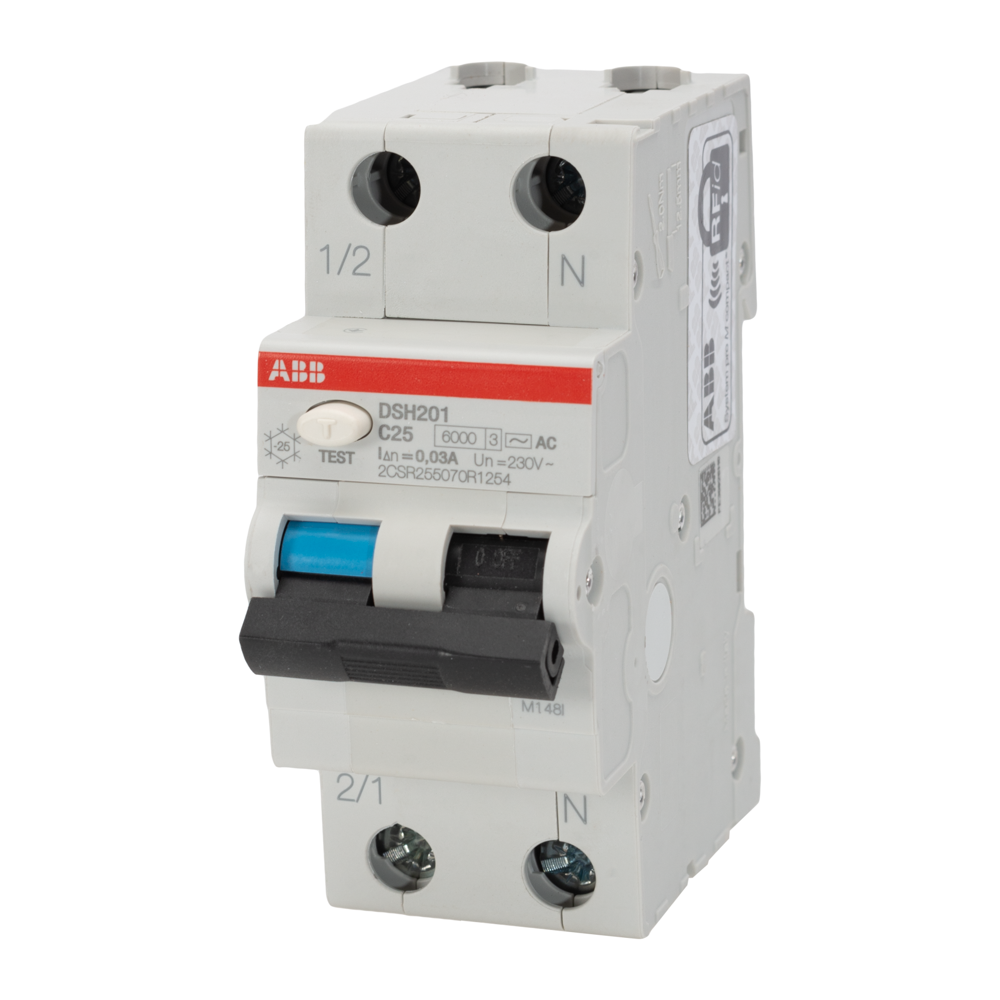

Acest intrerupator diferential cu protectie la supracurent este destinat circuitelor monofazate finale, unde combina functia de protectie diferentiala cu protectia la suprasarcina si scurtcircuit. Configuratia 1P+N permite protejarea unui pol activ si deconectarea simultana a neutrului, fiind potrivita pentru tablouri electrice rezidentiale si aplicatii similare cu circuite de 230 V.

Aparatul are curent nominal de 25 A, caracteristica de declansare C si curent diferential nominal de 30 mA. Este de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali, cu declansare instantanee. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar capacitatea ultima de rupere declarata este de 10 kA. Functioneaza la 230 V AC si 50 Hz, in conformitate cu standardele IEC si EN 61009-1, respectiv IEC si EN 61009-2-1.

Constructia are 2 poli, dintre care un pol protejat, si ocupa 2 module pe sina DIN, cu latime de 35 mm, inaltime de 85 mm si adancime de 69 mm. Conexiunea de alimentare poate fi realizata din oricare parte, iar borna de nul este pozitionata in partea dreapta. Pentru montaj, aparatul se fixeaza in tabloul electric pe sina DIN, iar conductoarele se conecteaza numai cu alimentarea intrerupta, respectand schema marcata pe produs si sectiunile admise ale bornelor.

Se utilizeaza in intervalul de temperatura ambientala de la -25 grade C la +55 grade C, cu depozitare intre -40 grade C si +70 grade C. Sensibilitatea de 30 mA ofera protectie suplimentara la contact direct si protectie la contact indirect in conditiile unei instalatii proiectate corect. Tipul AC se alege exclusiv pentru circuite fara echipamente care pot genera componente reziduale pulsatorii sau continue; pentru consumatori electronici, invertoare sau echipamente cu convertizoare se verifica cerinta proiectului pentru tipul corect de protectie diferentiala. Instalarea, verificarea si testarea periodica trebuie efectuate de personal calificat.

Intrebari frecvente

Ce protectii asigura acest intrerupator diferential?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit pentru un circuit monofazat.

Ce inseamna sensibilitate diferentiala de 30 mA?

Valoarea de 30 mA indica pragul nominal de curent rezidual pentru care aparatul declanseaza, fiind utilizata pentru protectie suplimentara la contact direct si protectie la contact indirect in instalatii realizate corect.

Pentru ce tip de curent rezidual este potrivit?

Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu electronica de putere, convertizoare sau alte sarcini specifice trebuie verificat daca este necesar un alt tip de protectie diferentiala.

Cate module ocupa in tabloul electric?

Ocupa 2 module pe sina DIN si are dimensiuni aproximative de 35 mm latime, 85 mm inaltime si 69 mm adancime.

Poate fi montat de orice utilizator?

Montajul si conectarea se realizeaza numai de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea schemei de conexiuni, a normativelor aplicabile si a parametrilor circuitului protejat.
