Descriere

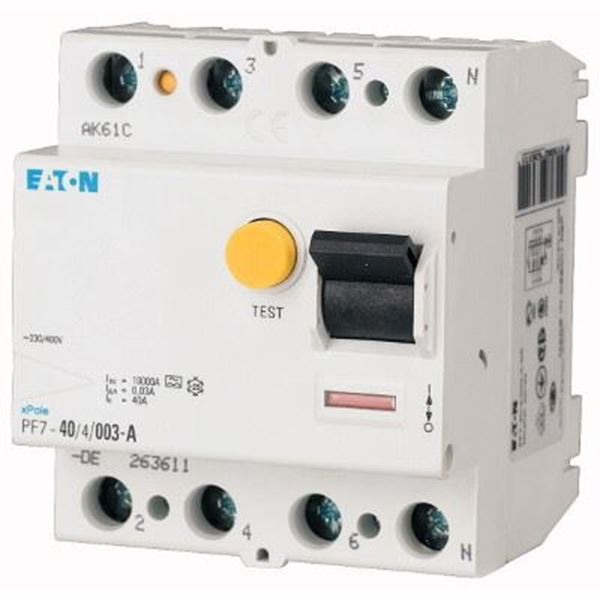

Acest intrerupator diferential tetrapolar este destinat protectiei circuitelor electrice prin detectarea curentilor reziduali. Este o solutie potrivita pentru tablouri electrice din aplicatii rezidentiale si comerciale, unde este necesara supravegherea circuitelor trifazate cu neutru si deconectarea rapida la aparitia unui curent de defect.

Aparatul are 4 poli, curent nominal de 63A si curent rezidual nominal de declansare de 30mA. Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Capacitatea nominala de scurtcircuit este de 10kA, iar constructia este declarata partial rezistenta la curenti de soc de pana la 250A. Produsul este conform RoHS si certificat conform IEC/EN 61008.

Montajul se realizeaza in tablou electric, pe sina DIN, cu respectarea schemei de conectare, a polaritatii si a sectiunii de conductor admise de producator. Configuratia cu 4 poli permite utilizarea pentru circuite cu trei faze si neutru. Pentru o instalatie ordonata, aparatul se integreaza in tablouri modulare si se coordoneaza cu protectiile la supracurent din circuit.

Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit; circuitul trebuie echipat corespunzator si cu sigurante automate sau alte dispozitive de protectie la supracurent. Tipul AC se utilizeaza numai acolo unde natura consumatorilor si cerintele proiectului permit acest tip de protectie diferentiala. Instalarea, testarea periodica prin butonul de test si verificarea functionarii trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali si deconecteaza circuitul la atingerea sensibilitatii nominale de 30mA, contribuind la protectia instalatiei in cazul defectelor de izolatie sau al scurgerilor de curent.

Este potrivit pentru instalatii trifazate?

Da. Constructia cu 4 poli este destinata circuitelor cu trei faze si neutru, utilizate frecvent in tablouri electrice rezidentiale, comerciale sau tehnice.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie realizata in functie de consumatorii conectati si de cerintele proiectului electric.

Protejeaza si la suprasarcina sau scurtcircuit?

Nu. Un intrerupator diferential trebuie utilizat impreuna cu o protectie adecvata la suprasarcina si scurtcircuit, precum o siguranta automata dimensionata corect pentru circuit.

Cum se monteaza?

Se monteaza pe sina DIN, in interiorul unui tablou electric. Conectarea si verificarea functionarii trebuie realizate de un electrician calificat, conform schemei de montaj si normelor aplicabile.
