Descriere

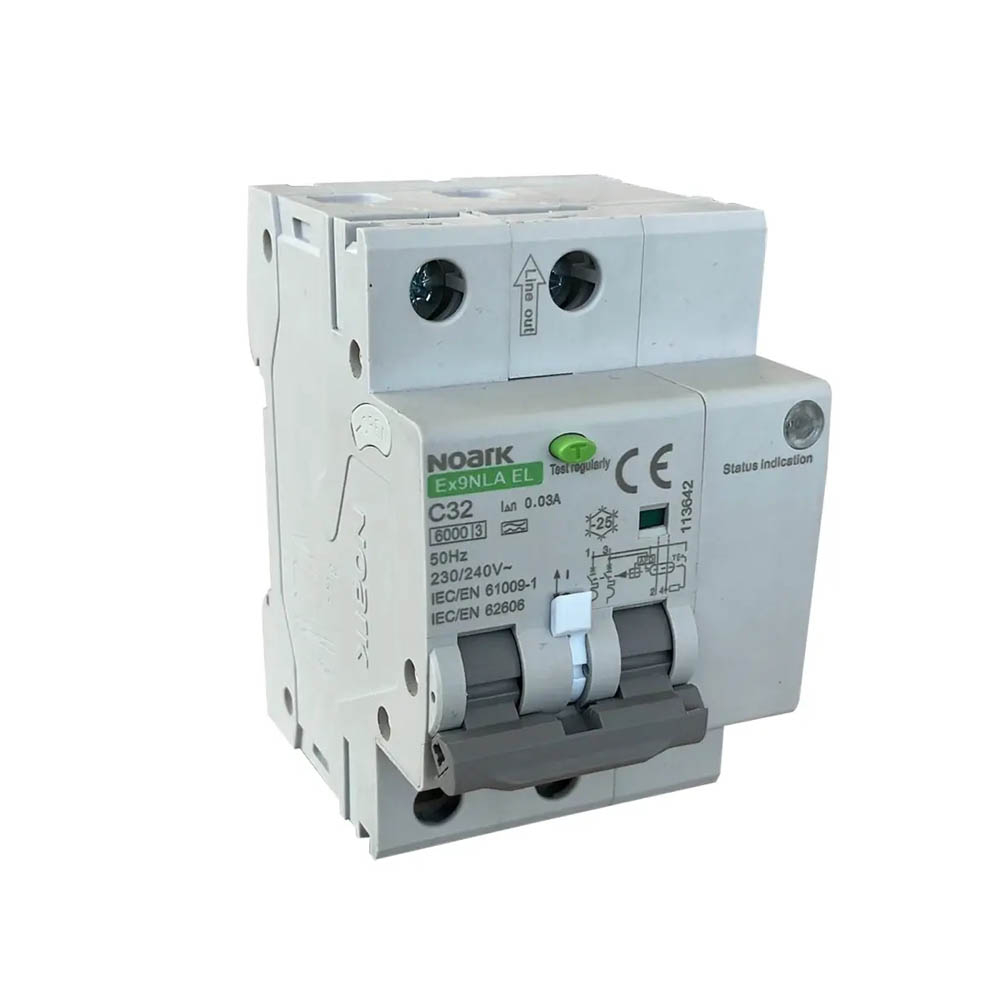

Acest intrerupator automat cu detectie a defectelor de arc electric AFDD este destinat protectiei avansate a circuitelor monofazate din instalatii rezidentiale, comerciale si industriale. Combina intr-o singura aparatura protectia la suprasarcina, scurtcircuit, curenti reziduali si defecte de arc, contribuind la limitarea riscurilor asociate conexiunilor imperfecte, conductoarelor deteriorate sau contactelor electrice instabile.

Aparatul are configuratie cu 2 poli, respectiv 1P+N, curent nominal de 16 A si tensiune nominala de 230 V AC la 50 Hz. Protectia diferentiala este de tip A, cu curent rezidual nominal de 30 mA, iar caracteristica de declansare este curba B. Capacitatea nominala de rupere la scurtcircuit conform EN 61009 este de 6 kA, clasa de limitare a curentului este 3, iar pierderea maxima de putere este de 5,3 W. Echipamentul are categorie de supratensiune III, grad de poluare 2 si protectie IP20.

Montajul se realizeaza in tablouri electrice, pe sina DIN, aparatul avand latimea de 3 module si adancimea de montaj de 78 mm. Este recomandata alocarea unui circuit dedicat si conectarea corecta a conductorului de faza si a neutrului, conform schemei de pe aparat si documentatiei tehnice. Dimensionarea conductoarelor, selectivitatea protectiilor din amonte si configurarea tabloului trebuie stabilite in functie de caracteristicile reale ale instalatiei.

Pentru siguranta, instalarea, verificarea si inlocuirea trebuie efectuate numai de personal calificat, cu alimentarea intrerupta. Aparatul necesita testare periodica prin mecanismul de test; recomandarea generala este testarea la fiecare 6 luni in conditii normale si lunar in conditii dificile, cu respectarea cerintelor locale aplicabile. Gradul IP20 impune montarea intr-un tablou sau intr-o carcasa adecvata, care previne accesul accidental la partile active.

Intrebari frecvente

Ce tipuri de protectie asigura acest intrerupator AFDD?

Integreaza detectia defectelor de arc electric, protectia la suprasarcina, protectia la scurtcircuit si protectia diferentiala la curenti reziduali de 30 mA, tip A.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 16 A. Curba B il recomanda pentru circuite cu curenti de pornire redusi, conform proiectului instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module pe sina DIN si are adancimea de montaj de 78 mm.

Este necesara testarea periodica?

Da. Se recomanda actionarea periodica a functiei de test, in general la fiecare 6 luni in conditii normale si lunar in conditii dificile, cu respectarea cerintelor locale si a instructiunilor de instalare.

Poate fi montat de utilizator?

Montajul si conectarea trebuie realizate de un electrician calificat. Este necesara respectarea schemei de conexiuni, a sectiunii conductoarelor si a regulilor de protectie aplicabile tabloului electric.
