Descriere

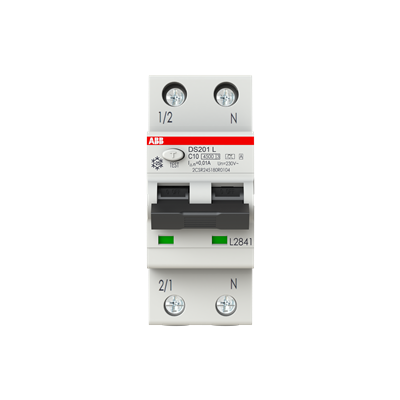

Acest intrerupator diferential magnetotermic este destinat protectiei circuitelor finale monofazate impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali. Combina protectia magnetotermica cu functia diferentiala intr-un singur aparat modular, fiind o solutie practica pentru tablouri electrice rezidentiale, comerciale sau industriale cu circuite de putere redusa.

Aparatul are configuratie 1P+N, curent nominal de 10A si caracteristica de declansare C. Protectia diferentiala este de tip A, cu sensibilitate nominala de 10mA, pentru detectarea curentilor reziduali alternativi sinusoidali si a curentilor pulsatori cu componenta continua. Tensiunea nominala de utilizare este de 230-240V AC, frecventa nominala este 50-60Hz, iar puterea nominala de rupere Icn este 4.5kA. Puterea limita de rupere la scurtcircuit Icu este de 6kA.

Ocupa 2 module in tabloul modular si are dimensiunile de 35 x 85 x 69 mm. Se utilizeaza pentru protectia unui circuit monofazat cu faza si nul, iar conductoarele se conecteaza in bornele aparatului conform schemei de cablare si marcajelor acestuia. Sectiunea maxima admisa pentru conductor flexibil sau rigid este de 25 mm2. Produsul este compatibil cu auxiliare electrice dedicate.

Gradul de protectie este IP20 la borne si IP40 dupa montarea in carcasa sau tablou corespunzator. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1. Dimensionarea protectiei trebuie realizata in functie de sectiunea cablului, consumatorii alimentati, curentul de scurtcircuit disponibil si cerintele instalatiei; montajul, verificarea si testarea trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential magnetotermic?

Asigura protectie magnetotermica la suprasarcina si scurtcircuit, precum si protectie diferentiala la curenti reziduali. Este un aparat combinat pentru protectia unui circuit monofazat.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N este destinata circuitelor monofazate si utilizeaza faza plus nul. Aparatul are doi poli si ocupa 2 module in tabloul electric modular.

Ce reprezinta sensibilitatea de 10mA?

Sensibilitatea diferentiala nominala de 10mA indica pragul de curent rezidual la care functia diferentiala este proiectata sa declanseze. Alegerea acestui prag trebuie facuta in functie de cerintele circuitului si de proiectul instalatiei.

Este potrivit pentru montaj in tablou electric?

Da, este un aparat modular destinat tablourilor electrice. Se monteaza si se conecteaza conform marcajelor produsului, schemei instalatiei si normelor aplicabile, de catre personal calificat.

Ce tip de curenti reziduali poate detecta protectia de tip A?

Protectia diferentiala de tip A este destinata detectarii curentilor reziduali alternativi sinusoidali si a curentilor reziduali pulsatori cu componenta continua.
