Descriere

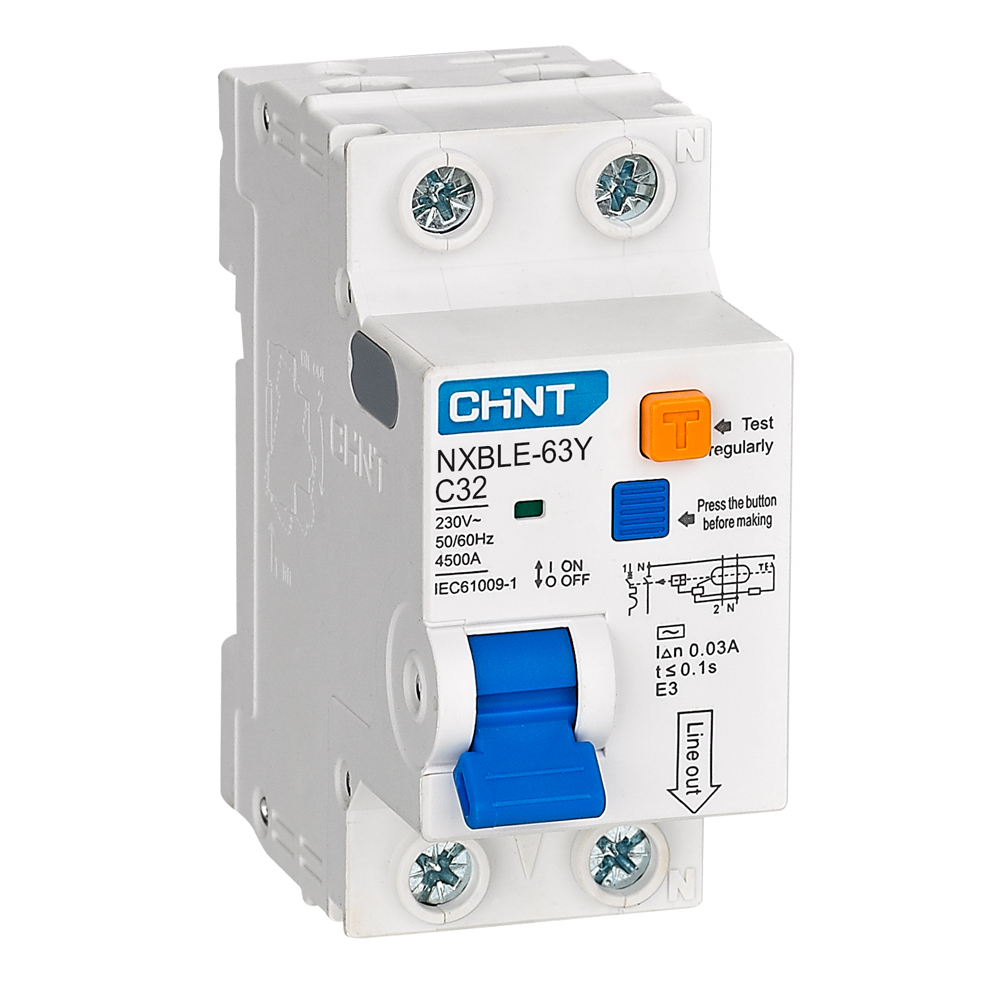

Intrerupatorul diferential RCBO este o solutie compacta pentru protectia unui circuit monofazat din tabloul electric. Acesta reuneste intr-un singur aparat protectia la supracurent si scurtcircuit cu protectia diferentiala la curenti reziduali, fiind destinat circuitelor care necesita protectie individuala.

Aparatul are configuratie 1P+N, curent nominal de 32A, sensibilitate diferentiala de 30mA si capacitate nominala de rupere la scurtcircuit de 6kA. Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Formatul modular de 1 modul permite integrarea eficienta in tablouri electrice cu sina DIN.

Montajul se realizeaza in tablou electric, pe sina DIN, cu respectarea schemei de conectare si a marcajelor de pe aparat. Circuitul protejat trebuie dimensionat corect in functie de consumatori, conductoare, metoda de instalare si protectiile existente in amonte. Conectarea trebuie efectuata astfel incat faza si nulul circuitului sa treaca prin dispozitiv.

Produsul are grad de protectie IP20 si este destinat utilizarii in interiorul unui tablou electric corespunzator. Alegerea tipului AC trebuie facuta in functie de caracteristicile sarcinilor alimentate si de cerintele proiectului electric. Instalarea, verificarea functionarii si interventiile asupra tabloului trebuie realizate numai de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce protectie ofera un RCBO?

Un RCBO combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, pentru un circuit individual.

Pentru ce tip de circuit este potrivit?

Este destinat unui circuit monofazat cu configuratie 1P+N, dimensionat pentru un curent nominal de pana la 32A.

Ce inseamna sensibilitate diferentiala de 30mA?

Sensibilitatea de 30mA indica pragul nominal de curent rezidual la care dispozitivul declanseaza pentru protectia suplimentara impotriva defectelor de izolatie.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Compatibilitatea cu echipamentele alimentate trebuie verificata in functie de cerintele instalatiei.

Unde se monteaza aparatul?

Se monteaza pe sina DIN, in interiorul unui tablou electric adecvat, de catre personal calificat.
