Descriere

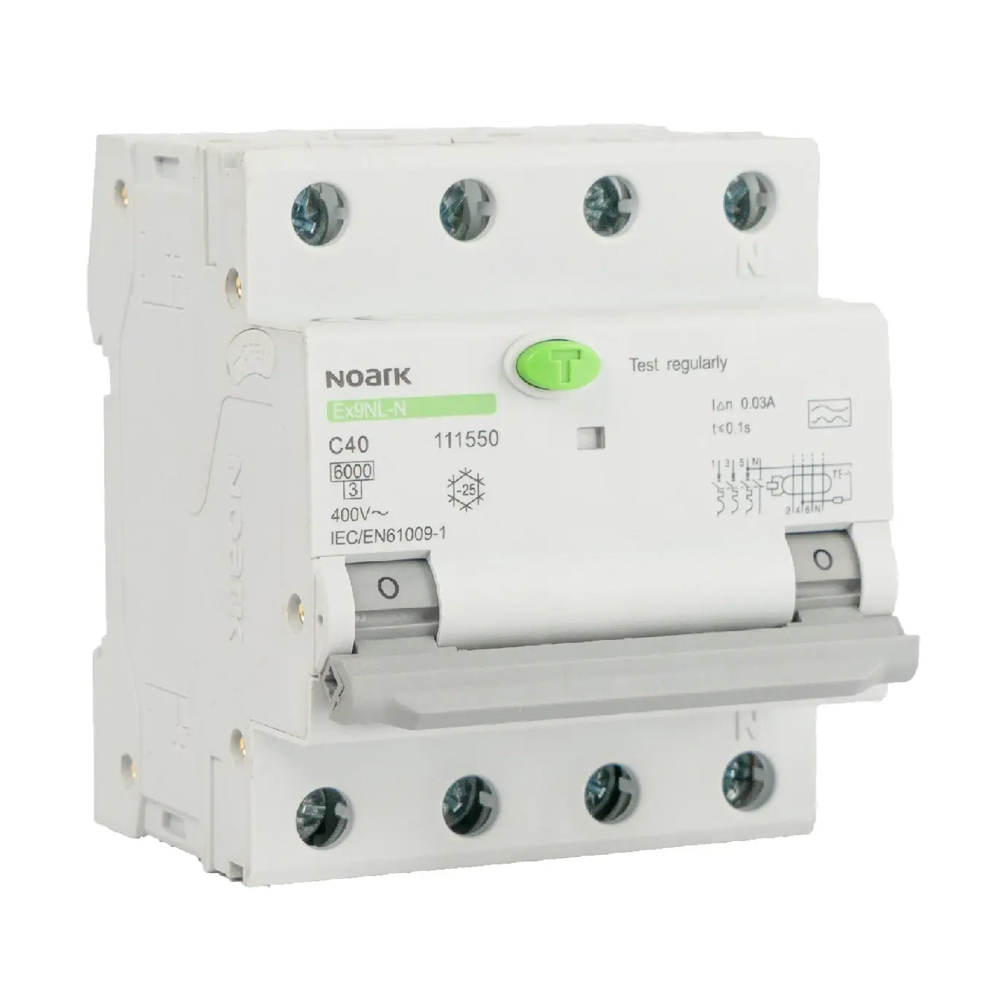

Acest intrerupator automat diferential de tip RCBO este destinat protectiei circuitelor trifazate cu neutru din tablouri electrice rezidentiale, comerciale si industriale. Combina intr-un singur aparat functia de protectie diferentiala cu protectia magnetotermica, ajutand la intreruperea circuitului la aparitia curentilor reziduali, a suprasarcinilor sau a scurtcircuitelor. Este potrivit pentru protectia circuitelor finale unde este necesara protectie individuala pe fiecare plecare trifazata.

Aparatul are configuratie 3P+N, cu 4 poli in total si 3 poli protejati, curent nominal de 25A si tensiune nominala de 400V AC. Sensibilitatea diferentiala nominala este de 30mA, iar tipul de detectie a curentului rezidual este AC, pentru curenti alternativi sinusoidali. Declansarea magnetica urmeaza caracteristica B, capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6kA, iar clasa de limitare a curentului este 3. Functioneaza la frecventa de 50/60Hz, comuta simultan conductorul de nul si are capacitate la curent de impuls de 3kA.

Pentru integrarea in tabloul electric, aparatul ocupa 4 module si are adancimea de montaj de 77 mm. Se utilizeaza in tablouri sau carcase care permit instalarea aparatajului modular si asigura protectia mecanica necesara. Conectarea conductoarelor, alegerea sectiunii cablurilor, dimensionarea protectiilor din amonte si verificarea ordinii circuitelor trebuie realizate conform proiectului electric si instructiunilor de montaj aplicabile.

Gradul de protectie este IP20, ceea ce recomanda instalarea in interiorul unui tablou electric corespunzator, ferit de apa, praf excesiv si contact direct accidental. Produsul are categoria de supratensiune 3 si gradul de poluare 2. Functia diferentiala este independenta de tensiunea de alimentare, insa pentru verificarea cu butonul de test este necesara prezenta tensiunii. Tipul AC trebuie selectat numai dupa evaluarea tipului de consumatori din circuit; pentru echipamente care pot genera componente reziduale diferite este necesara alegerea protectiei adecvate de catre un electrician calificat.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N, 3 poli protejati si comutare simultana a neutrului.

Ce inseamna sensibilitate diferentiala de 30mA?

Aparatul este proiectat sa declanseze la un curent rezidual nominal de 30mA, oferind protectie suplimentara pentru circuitele unde este necesara protectia persoanelor si a instalatiei.

Este potrivit pentru orice tip de consumator electronic?

Este un model de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu electronica de putere, variatoare, redresoare sau alte sarcini speciale, tipul protectiei diferentiale trebuie stabilit de un electrician calificat.

Cate module ocupa in tablou?

Aparatul ocupa 4 module si are adancimea de montaj de 77 mm.
