Descriere

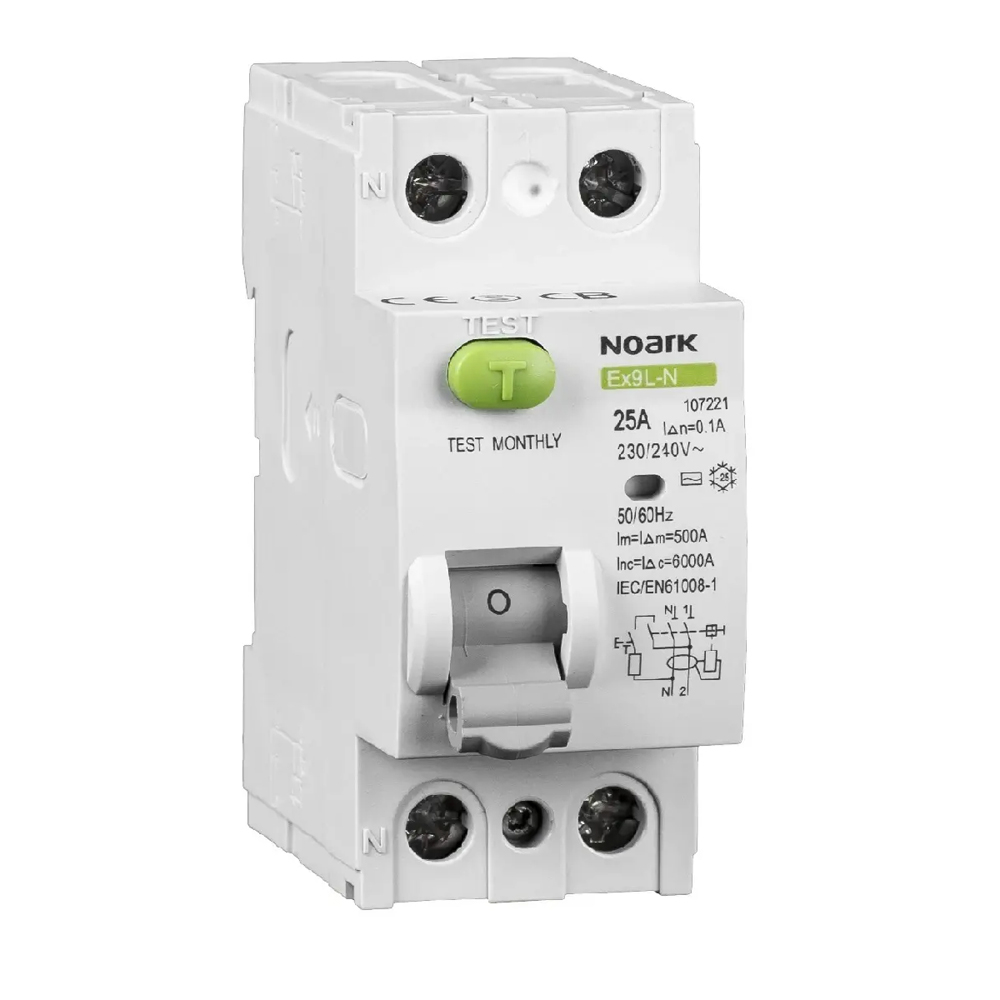

Acest intrerupator diferential RCCB cu 2 poli este destinat monitorizarii curentilor reziduali in circuite monofazate de joasa tensiune. Este potrivit pentru aplicatii rezidentiale si comerciale, unde se doreste deconectarea circuitului la aparitia unui curent diferential. Constructia electromagnetica cu magnet permanent permite functionarea protectiei independent de tensiunea de alimentare; tensiunea este necesara pentru verificarea prin butonul de test T.

Aparatul are tensiune nominala de 230V AC, curent nominal de 25A, curent diferential nominal de 100mA si functioneaza la frecventa de 50Hz. Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit este de 6kA, iar capacitatea la curent de impuls este de 3kA. Pierderea maxima de putere este de 3,4W.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 2 module conform DIN 43880. Adancimea de incorporare este de 79mm, aspect util la proiectarea tablourilor electrice modulare. Produsul nu este prevazut pentru montarea de echipamente suplimentare si nu are functie de declansare temporizata sau protectie selectiva.

Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata pentru utilizare la interior, ferita de atingere accidentala, umezeala si impuritati. Butonul T trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii mecanismului de test. Selectarea, conectarea si coordonarea cu protectiile la suprasarcina si scurtcircuit din amonte trebuie realizate de personal calificat, conform proiectului si normelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator diferential?

Este destinat circuitelor monofazate de 230V AC si are configuratie cu 2 poli, pentru montaj in tablouri electrice modulare.

Ce sensibilitate diferentiala are produsul?

Curentul diferential nominal este de 100mA.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali.

Cum se monteaza aparatul?

Se monteaza pe sina DIN si ocupa 2 module in tabloul electric.

Este necesara verificarea periodica?

Da. Functionarea se verifica prin actionarea periodica a butonului de test T, recomandat lunar.
