Descriere

Acest intrerupator magnetotermic diferential RCBO este destinat protectiei circuitelor monofazate de utilizator final. Integreaza protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, contribuind la protectia la contacte indirecte si la protectia suplimentara la contacte directe. Este adecvat pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale, acolo unde sunt necesare protectii individuale pe circuit.

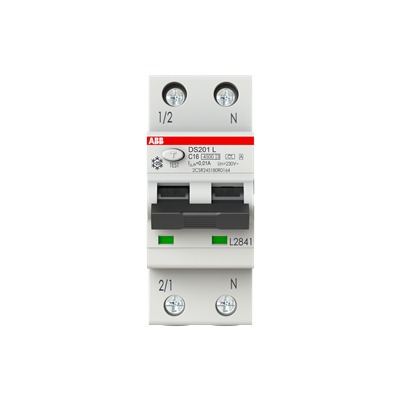

Aparatul are configuratie 1P+N, doi poli si ocupa 2 module pe sina DIN, cu dimensiuni de 35 x 85 x 69 mm. Curentul nominal este de 16A, caracteristica de declansare este curba C, iar sensibilitatea diferentiala este de 10mA. Functioneaza la tensiune nominala de 230V AC si frecventa de 50/60Hz. Este un dispozitiv de tip A, capabil sa detecteze curenti reziduali alternativi sinusoidali si curenti pulsatori de curent continuu. Capacitatea nominala de rupere la scurtcircuit este de 4,5kA, iar capacitatea ultima de rupere Icu este de 6kA. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in orice pozitie. Bornele cu surub sunt de tip cilindric bidirectional, iar alimentarea poate fi realizata din ambele sensuri. Cuplul de strangere indicat pentru borne este de 2,8 Nm. Capacitatea de conectare permite conductori rigizi sau multifilari intre 0,75 si 25 mm2, conductori flexibili cu ferula intre 0,75 si 16 mm2 si barete de 10 mm2; lungimea de dezizolare recomandata este de 12 mm. Polul de nul este pozitionat in partea dreapta.

Pentru exploatare corecta, dispozitivul trebuie ales in functie de sectiunea conductorului, sarcina circuitului si nivelul de scurtcircuit disponibil in instalatie. Gradul de protectie declarat este IP20/IP40, iar domeniul temperaturii ambiante de functionare este intre -25 si 55 grade C. Instalarea, verificarea conexiunilor si punerea in functiune trebuie realizate numai cu alimentarea intrerupta, de personal calificat si cu respectarea proiectului electric, a normativelor aplicabile si a instructiunilor de montaj.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator magnetotermic diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Este de tip A, pentru curenti reziduali alternativi sinusoidali si pulsatori de curent continuu.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor monofazate de 230V AC, avand configuratie 1P+N si curent nominal de 16A. Alegerea finala trebuie corelata cu sectiunea cablului, consumatorii alimentati si proiectul instalatiei.

Cate module ocupa in tablou?

Ocupa 2 module pe sina DIN si are latimea de 35 mm.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 4,5kA, iar capacitatea ultima de rupere Icu este de 6kA.

Ce conductori pot fi conectati la borne?

Pot fi utilizati conductori rigizi sau multifilari intre 0,75 si 25 mm2 si conductori flexibili cu ferula intre 0,75 si 16 mm2. Cuplul de strangere indicat pentru borne este de 2,8 Nm.
