Descriere

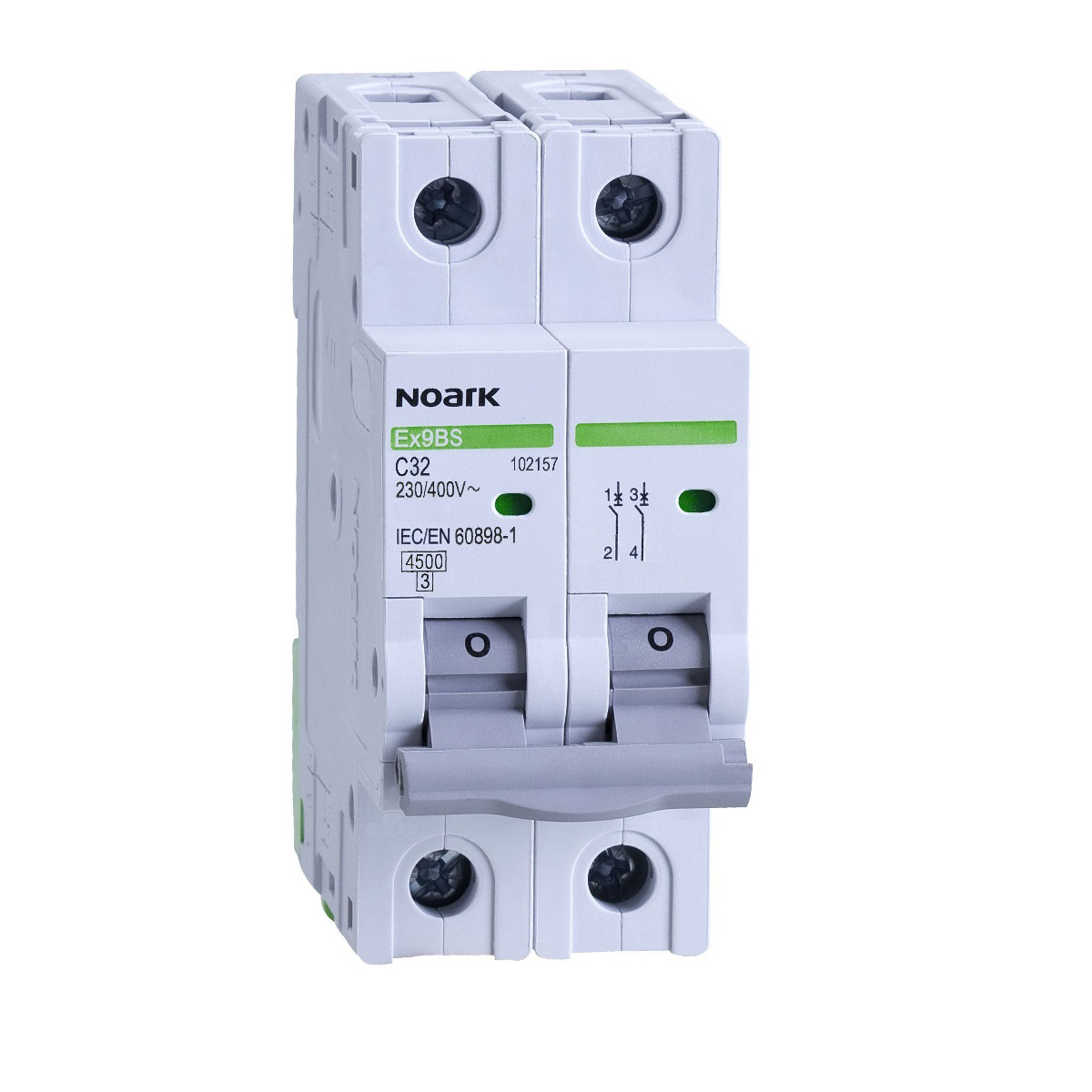

Acest intreruptor automat modular bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru integrarea in tablouri de distributie din locuinte, spatii comerciale si aplicatii industriale, atunci cand circuitul este dimensionat pentru un curent nominal de 16 A. Configuratia cu 2 poli permite intreruperea simultana a ambilor poli ai circuitului protejat.

Modelul are curent nominal de 16 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 4.5 kA. Functioneaza la tensiune nominala de 230/400 V AC, 50/60 Hz, si poate fi utilizat la 48 V DC pe fiecare pol. Echipamentul este testat conform IEC/EN 60898-1, are tensiune nominala de tinere la impuls de 4 kV, tensiune nominala de izolatie de 690 V AC si grad de protectie IP20. Latimea constructiva este de 18 mm pe pol, corespunzator unei latimi totale de 36 mm pentru varianta bipolara.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, in interiorul unui tablou electric adecvat. Bornele cu cap fix si brida culisanta accepta conductori cu sectiuni intre 1 si 35 mm2, iar alimentarea poate fi realizata de sus sau de jos. Aparatul poate fi completat cu accesorii compatibile, inclusiv contacte auxiliare, contacte de semnalizare, bobine de declansare, bobine de minima tensiune sau supratensiune si blocuri diferentiale atasabile.

Pentru siguranta, instalarea, dimensionarea protectiei si verificarea capacitatii de rupere in punctul de montaj trebuie realizate de personal calificat, conform proiectului electric si normativelor aplicabile. Gradul IP20 indica utilizarea in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale si a influentelor externe. Inainte de interventii, circuitul trebuie scos de sub tensiune si verificat corespunzator.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat bipolar de 16 A?

Este utilizat pentru protectia circuitelor electrice dimensionate la 16 A impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a celor doi poli.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor generale si consumatorilor care pot avea curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de caracteristicile circuitului si ale consumatorilor conectati.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN de 35 mm, in interiorul unui tablou electric corespunzator.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA. Verificarea compatibilitatii cu nivelul de scurtcircuit disponibil in instalatie trebuie facuta de un electrician calificat.

Poate fi echipat cu accesorii?

Da. Poate fi completat cu contacte auxiliare sau de semnalizare, bobine de declansare, bobine de minima tensiune ori supratensiune si blocuri diferentiale atasabile compatibile.
