Descriere

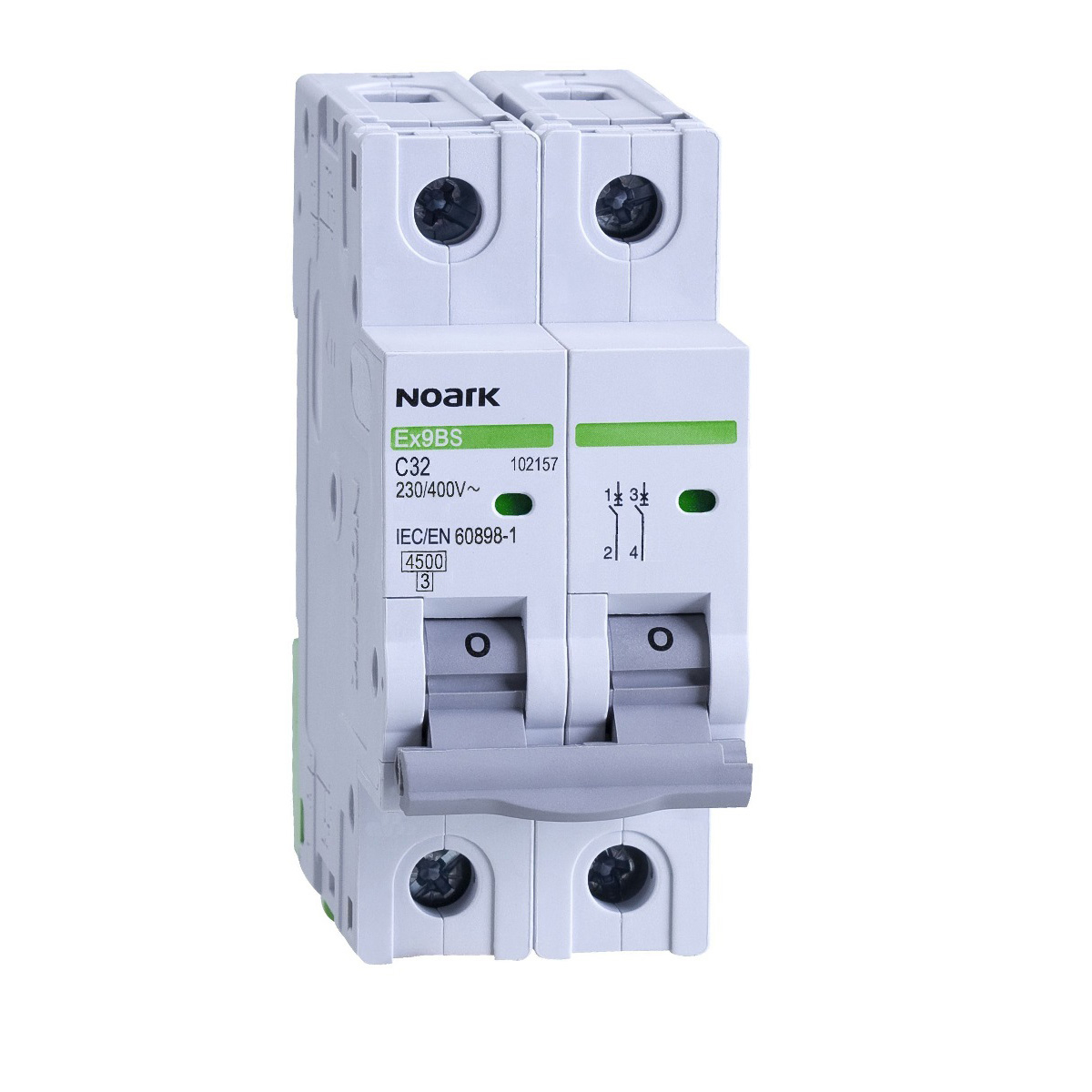

Intreruptorul automat bipolar este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale sau pentru circuite auxiliare din instalatii industriale, unde este necesara intreruperea simultana pe doi poli.

Aparatul are curent nominal de 6 A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 4.5 kA. Functioneaza in curent alternativ, are 2 poli de protectie si ocupa 2 module pe sina DIN, cu latimea unui modul de 18 mm. Clasa de limitare a curentului este 3, iar categoria de supratensiune este III.

Montajul se realizeaza in tablouri electrice pe sina DIN de 35 mm. Conductoarele se conecteaza la bornele aparatului conform schemei instalatiei si cerintelor proiectului electric. Pentru o organizare eficienta a tabloului, se recomanda alegerea corespunzatoare a sectiunii conductoarelor, a protectiei din amonte si a barelor de alimentare compatibile.

Produsul are grad de protectie IP20 si trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara la atingere si la influentele mediului. Selectarea curbei C trebuie facuta in functie de caracteristicile sarcinii si de curentii de pornire. Instalarea, verificarea si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce se foloseste un intreruptor automat bipolar de 6A?

Se foloseste pentru protectia circuitelor electrice cu curent nominal de pana la 6A impotriva suprasarcinilor si scurtcircuitelor, cu intrerupere pe doi poli.

Ce inseamna curba de declansare C?

Curba C este recomandata frecvent pentru circuite cu sarcini care pot avea curenti de pornire moderati, cum ar fi anumite surse, motoare de mica putere sau echipamente electrice specifice. Alegerea trebuie confirmata prin proiectul instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module DIN, fiecare modul avand latimea de 18 mm.

Se monteaza pe sina DIN?

Da, intreruptorul este proiectat pentru montaj modular pe sina DIN de 35 mm in interiorul unui tablou electric adecvat.

Poate fi utilizat fara tablou electric?

Nu. Gradul de protectie IP20 impune montarea intr-o carcasa sau intr-un tablou care ofera protectie suplimentara impotriva atingerii si a factorilor de mediu.
