Descriere

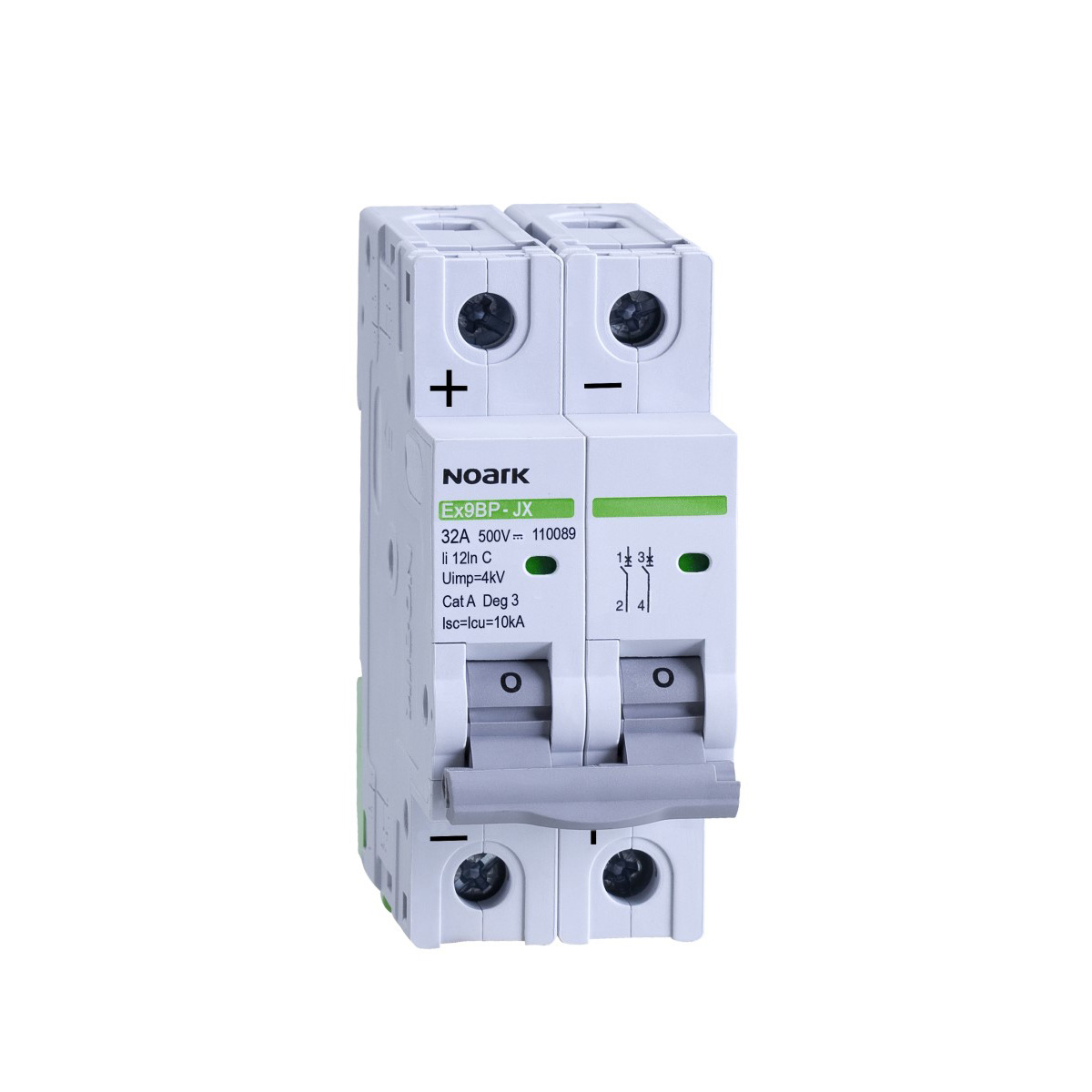

Acest intreruptor automat miniatural este destinat protectiei circuitelor de curent continuu in aplicatii generale. Constructia cu 2 poli permite intreruperea circuitului DC, iar curba de declansare C il recomanda pentru circuite la care pot aparea curenti de pornire moderati. Este o solutie potrivita pentru tablouri electrice si echipamente care functioneaza in curent continuu, selectarea sa urmand sa fie realizata in functie de parametrii proiectului si ai circuitului protejat.

Aparatul are curent nominal de 25 A, tensiune nominala de 500 V DC, caracteristica de declansare C si 2 poli protejati. Capacitatea nominala de rupere este de 10 kA, conform EN 60898 si IEC 60947 2, conform datelor tehnice ale produsului. Ocupa 2 module, are adancime de montaj de 74 mm, grad de protectie IP20, categorie de supratensiune III, grad de poluare 3 si putere maxima disipata de 4,4 W.

Se monteaza in tabloul electric in pozitia si configuratia prevazute de proiect. Conductorii se conecteaza la bornele aparatului respectand schema de conexiuni, sectiunea admisa a conductorului si cuplul de strangere stabilit de documentatia tehnica aplicabila. Inainte de punerea sub tensiune, se verifica fermitatea conexiunilor, dimensionarea corecta a protectiei fata de cablu si compatibilitatea tensiunii circuitului cu tensiunea nominala de 500 V DC.

Fiind un aparat destinat curentului continuu cu polaritate dependenta, polaritatea bornelor trebuie respectata obligatoriu la conectare. Gradul IP20 indica utilizarea in interiorul unui tablou sau al unei carcase care previne accesul la partile active. Instalarea, verificarea si interventiile trebuie efectuate numai de personal calificat, cu circuitul scos de sub tensiune si cu respectarea regulilor de siguranta electrica.

Intrebari frecvente

Pentru ce tip de circuite este destinat acest intreruptor automat?

Este destinat protectiei circuitelor de curent continuu, in aplicatii generale si tablouri electrice DC.

Care sunt valorile nominale principale?

Aparatul are 2 poli, curent nominal de 25 A, curba de declansare C si tensiune nominala de 500 V DC.

Ce capacitate de rupere are?

Capacitatea nominala de rupere indicata este de 10 kA, conform standardelor EN 60898 si IEC 60947 2.

Trebuie respectata polaritatea la conectare?

Da. Aparatul este dependent de polaritate in curent continuu, astfel ca bornele trebuie conectate strict conform polaritatii prevazute.

Poate fi montat direct in exterior?

Nu este recomandata expunerea directa la exterior. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o carcasa de protectie adecvata.
