Descriere

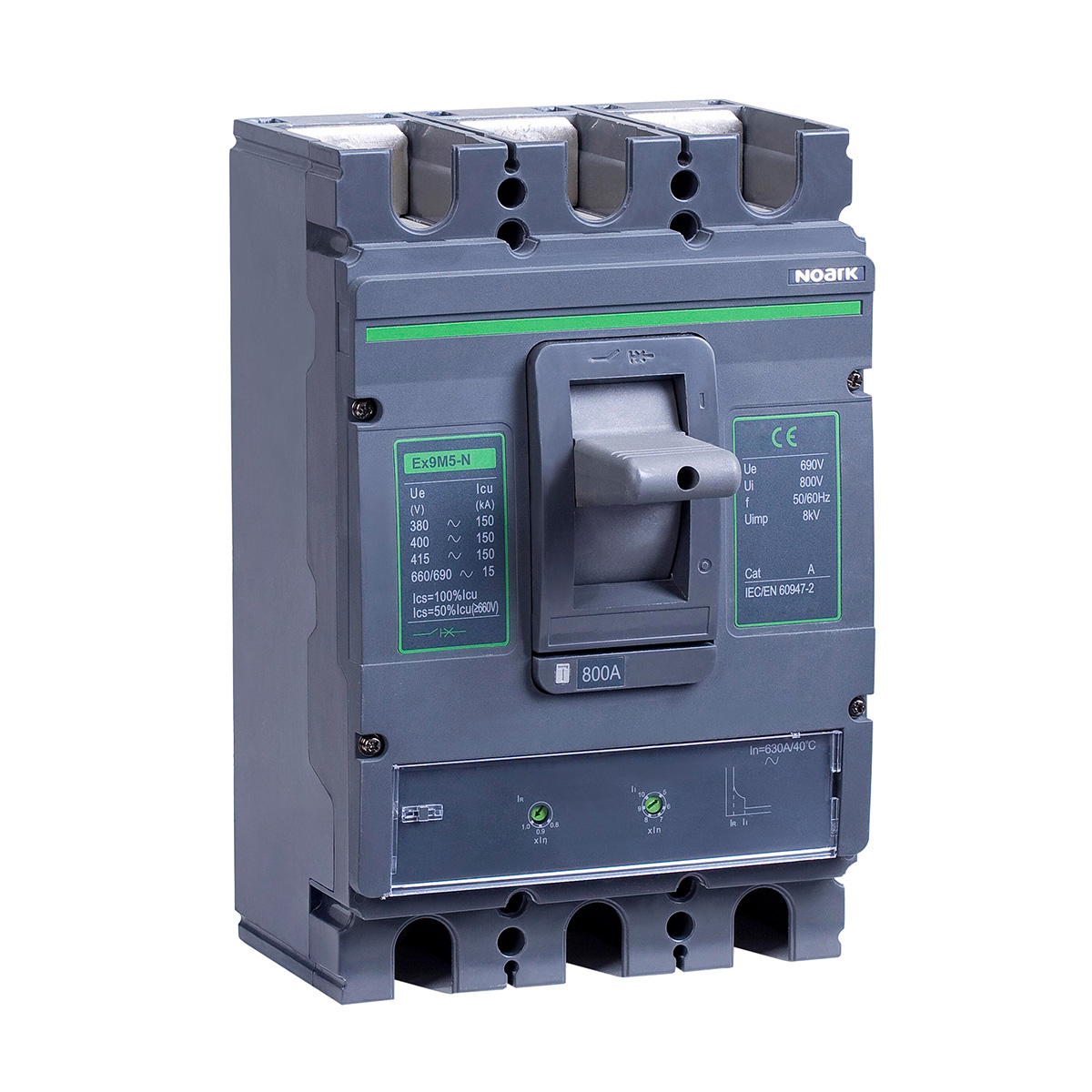

Acest intreruptor automat de putere in carcasa turnata este destinat distributiei de energie in instalatii electrice de joasa tensiune, tablouri principale, circuite de alimentare si aplicatii comerciale sau industriale. Constructia cu 3 poli permite protectia circuitelor trifazate impotriva suprasarcinii si scurtcircuitului, precum si separarea circuitului pentru operatiuni de service, atunci cand instalatia este proiectata corespunzator.

Aparatul are curent nominal de 800 A si declansator termomagnetic reglabil. Reglajul pentru protectia la suprasarcina Ir este cuprins intre 560 si 800 A, iar pragul de declansare instantanee la scurtcircuit Ii poate fi reglat intre 4000 si 8000 A. Capacitatea nominala ultima de rupere la scurtcircuit Icu este de 36 kA la 415 V AC, iar capacitatea de serviciu la scurtcircuit Ics este egala cu Icu. Tensiunea nominala de utilizare este de pana la 415/690 V AC, iar tensiunea nominala de tinere la impuls este de 8 kV. Produsul este testat conform IEC/EN 60947-2.

Intreruptorul este in varianta fixa si se monteaza prin suruburi in tablouri sau panouri electrice adecvate. Conectarea se realizeaza prin borne cu surub, folosind conductoare, papuci si bare dimensionate pentru curentul instalatiei. In pachet sunt incluse suruburi de montare, borne cu surub si separatoare de faza. Pentru extinderea functiilor, cadrul poate fi echipat cu accesorii compatibile, precum contacte auxiliare si de semnalizare, bobine de declansare, bobine de minima tensiune, manere rotative sau actionare motorizata.

Selectarea reglajelor, dimensionarea conductoarelor si montajul trebuie realizate de personal calificat, dupa calculul curentului de sarcina si al curentului de scurtcircuit disponibil in punctul de instalare. Inainte de punerea sub tensiune se verifica strangerea conexiunilor, separarea corecta a fazelor, compatibilitatea accesoriilor si respectarea conditiilor din proiectul electric. Nu utilizati aparatul peste valorile nominale sau in instalatii unde nivelul de scurtcircuit depaseste capacitatea sa de rupere.

Intrebari frecvente

Pentru ce tip de instalatie este recomandat acest intreruptor automat?

Este recomandat pentru distributia trifazata de energie in tablouri electrice principale, circuite de alimentare si aplicatii comerciale sau industriale cu sarcini de pana la 800 A, daca parametrii instalatiei sunt compatibili cu specificatiile aparatului.

Ce reglaje de protectie sunt disponibile?

Protectia la suprasarcina Ir este reglabila intre 560 si 800 A. Protectia instantanee la scurtcircuit Ii este reglabila intre 4000 si 8000 A.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala ultima de rupere Icu este de 36 kA la 415 V AC. Capacitatea nominala de serviciu Ics este de asemenea 36 kA la 415 V AC.

Se livreaza cu elemente pentru montaj si conectare?

Pachetul include suruburi de montare, borne cu surub si separatoare de faza. Pentru conectare trebuie utilizate conductoare sau bare dimensionate corect pentru curentul circuitului.

Poate fi echipat cu accesorii?

Da. Poate fi completat cu accesorii compatibile precum contacte auxiliare si de semnalizare, bobine de declansare, bobine de minima tensiune, maner rotativ sau actionare motorizata.
