Descriere

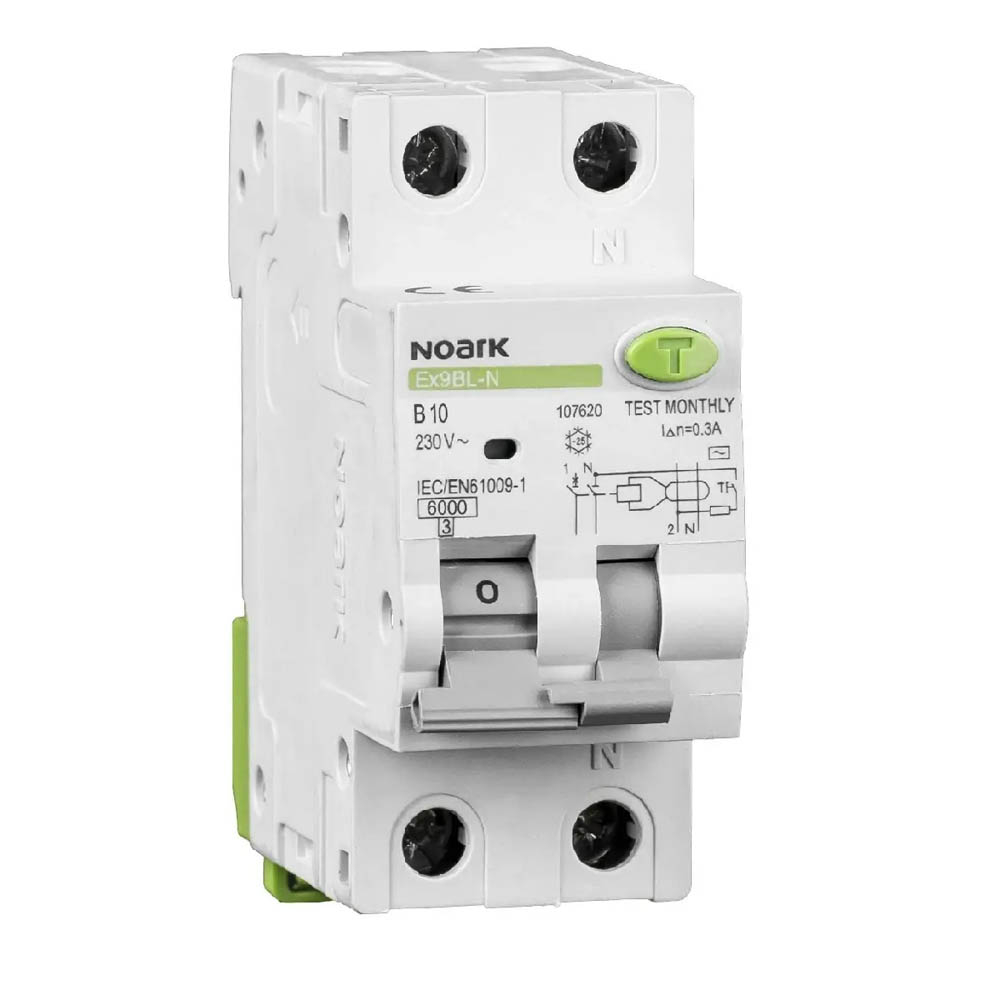

Intreruptorul automat diferential RCBO combina intr-un singur aparat protectia magnetotermica si protectia la curent rezidual, contribuind la economisirea spatiului in tabloul electric fata de utilizarea unor aparate separate. Este destinat circuitelor monofazate din instalatii rezidentiale si industriale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali de tip AC.

Aparatul are configuratie 1P+N, cu un pol protejat si nul comutat simultan. Curentul nominal este de 32A, sensibilitatea diferentiala nominala este de 300mA, iar caracteristica de declansare magnetotermica este curba C. Functioneaza la tensiune nominala de 230V AC si frecventa 50/60Hz, avand capacitate nominala de rupere la scurtcircuit de 6kA conform EN 61009. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, fara temporizare intentionata. Aparatul are rezistenta la curent de impuls de 3000A, tensiune nominala de tinere la impuls de 4kV, tensiune de izolatie de 500V si clasa de limitare a curentului 3.

Montajul se realizeaza pe sina DIN de 35 mm, iar aparatul ocupa 2 module, cu latime de 36 mm, inaltime de 85 mm si adancime de montaj de 77 mm. Conectarea alimentarii poate fi efectuata de sus sau de jos. Bornele accepta conductoare cu sectiuni intre 1 si 25 mm2, iar cuplul de strangere recomandat este de 1.5 pana la 2.5 Nm. Este compatibil cu bare tip pieptene cu grosime intre 0.8 si 2 mm.

Pentru utilizare corecta, aparatul trebuie instalat intr-un tablou electric corespunzator, de catre personal calificat, cu respectarea schemei de conectare, a selectivitatii protectiilor si a normativelor aplicabile. Gradul de protectie este IP20, fiind destinat montajului in interiorul unei carcase de tablou. Domeniul temperaturii ambiante este de la -25 grade C la +40 grade C, la altitudini de pana la 2000 m si umiditate relativa de maximum 95%. Butonul de test trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii protectiei diferentiale.

Intrebari frecvente

Ce protectii ofera acest intreruptor RCBO?

Integreaza protectie magnetotermica la suprasarcina si scurtcircuit, precum si protectie diferentiala la curent rezidual de tip AC.

Ce inseamna configuratia 1P+N?

Aparatul are un pol de faza protejat si un pol de nul comutat simultan, fiind destinat circuitelor monofazate la 230V AC.

Ce reprezinta sensibilitatea diferentiala de 300mA?

Este pragul nominal al curentului rezidual la care functia diferentiala actioneaza. Alegerea sensibilitatii trebuie realizata conform proiectului instalatiei, tipului circuitului si cerintelor normativelor aplicabile.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm in tabloul electric. Conectarea si verificarea trebuie efectuate de un electrician calificat, conform schemei de cablare si instructiunilor tehnice.

Este necesara testarea periodica?

Da. Butonul de test trebuie actionat periodic, recomandat lunar, pentru a verifica functionarea mecanismului diferential.
