Descriere

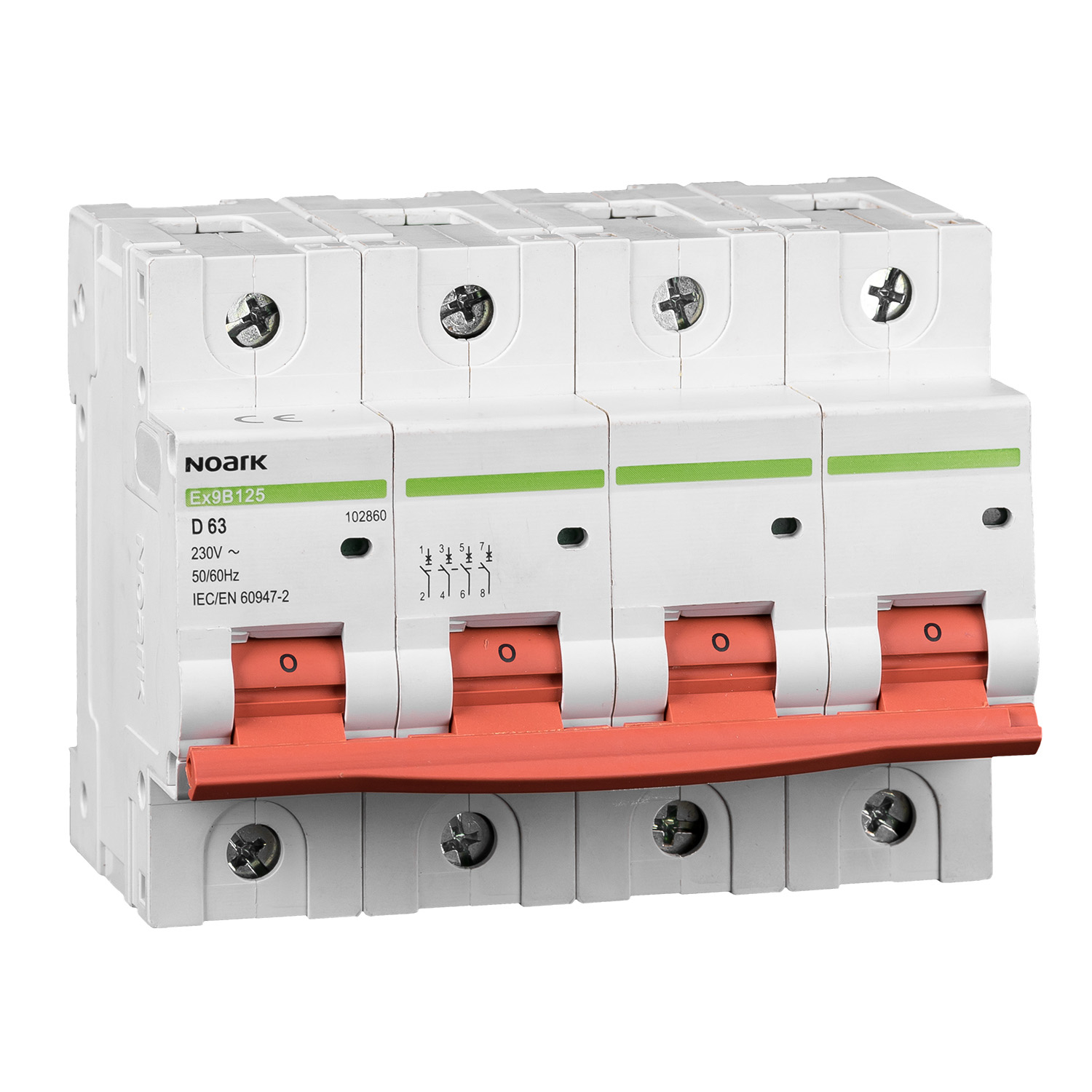

Acest intreruptor automat modular tetrapolar este destinat protectiei circuitelor de distributie din instalatii rezidentiale, comerciale si industriale. Protectia termomagnetica intervine la suprasarcina si la scurtcircuit, contribuind la limitarea efectelor defectelor electrice asupra conductoarelor si echipamentelor conectate. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in functie de proiectarea instalatiei.

Aparatul are 4 poli protejati, curent nominal de 100 A si tensiune nominala de 400 V AC, la frecventa de 50-60 Hz. Capacitatea nominala de rupere Icn este de 15 kA conform EN 60898 la 230 V, iar capacitatea nominala ultima de rupere Icu este de 20 kA conform IEC 60947-2 la 230 V. Dispune de clasa de limitare a curentului 3, categorie de supratensiune III, grad de poluare 3, grad de protectie IP20 si pierdere de putere declarata de 30,8 W.

Constructia modulara ocupa 6 module pe sina DIN, iar adancimea de montaj este de 75 mm. Se integreaza in tablouri electrice compatibile si permite completarea cu accesorii dedicate, precum contacte auxiliare sau de semnalizare si bobine de declansare, acolo unde configuratia sistemului o solicita. Conectarea conductoarelor, alegerea sectiunii acestora si coordonarea cu protectiile din amonte trebuie realizate conform proiectului electric.

Montajul si punerea in functiune se realizeaza numai de personal calificat, dupa deconectarea si verificarea lipsei tensiunii. Gradul IP20 impune instalarea intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii partilor active si a conditiilor de mediu. Inainte de utilizare trebuie verificata adecvarea curentului nominal, a puterii de rupere si a caracteristicii C la nivelul de scurtcircuit si la sarcina reala a circuitului protejat.

Intrebari frecvente

Pentru ce este utilizat un intreruptor automat 4P cu curba C?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor AC cu patru poli protejati, in tablouri de distributie rezidentiale, comerciale sau industriale. Curba C este potrivita pentru circuite cu varfuri moderate de curent la pornire, daca aceasta alegere este confirmata prin proiect.

Care sunt valorile nominale principale?

Aparatul are curent nominal de 100 A, tensiune nominala de 400 V AC si functioneaza la 50-60 Hz. Capacitatea Icn este de 15 kA conform EN 60898 la 230 V, iar Icu este de 20 kA conform IEC 60947-2 la 230 V.

Cate module ocupa in tabloul electric?

Ocupa 6 module pe sina DIN si are adancimea de montaj de 75 mm.

Poate fi echipat cu accesorii?

Da, constructia permite utilizarea de echipamente auxiliare compatibile, precum contacte de semnalizare sau bobine de declansare, in functie de necesitatile tabloului electric.

Cine trebuie sa monteze intreruptorul automat?

Montajul, conectarea si verificarea coordonarii protectiilor trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric aplicabil.
