Descriere

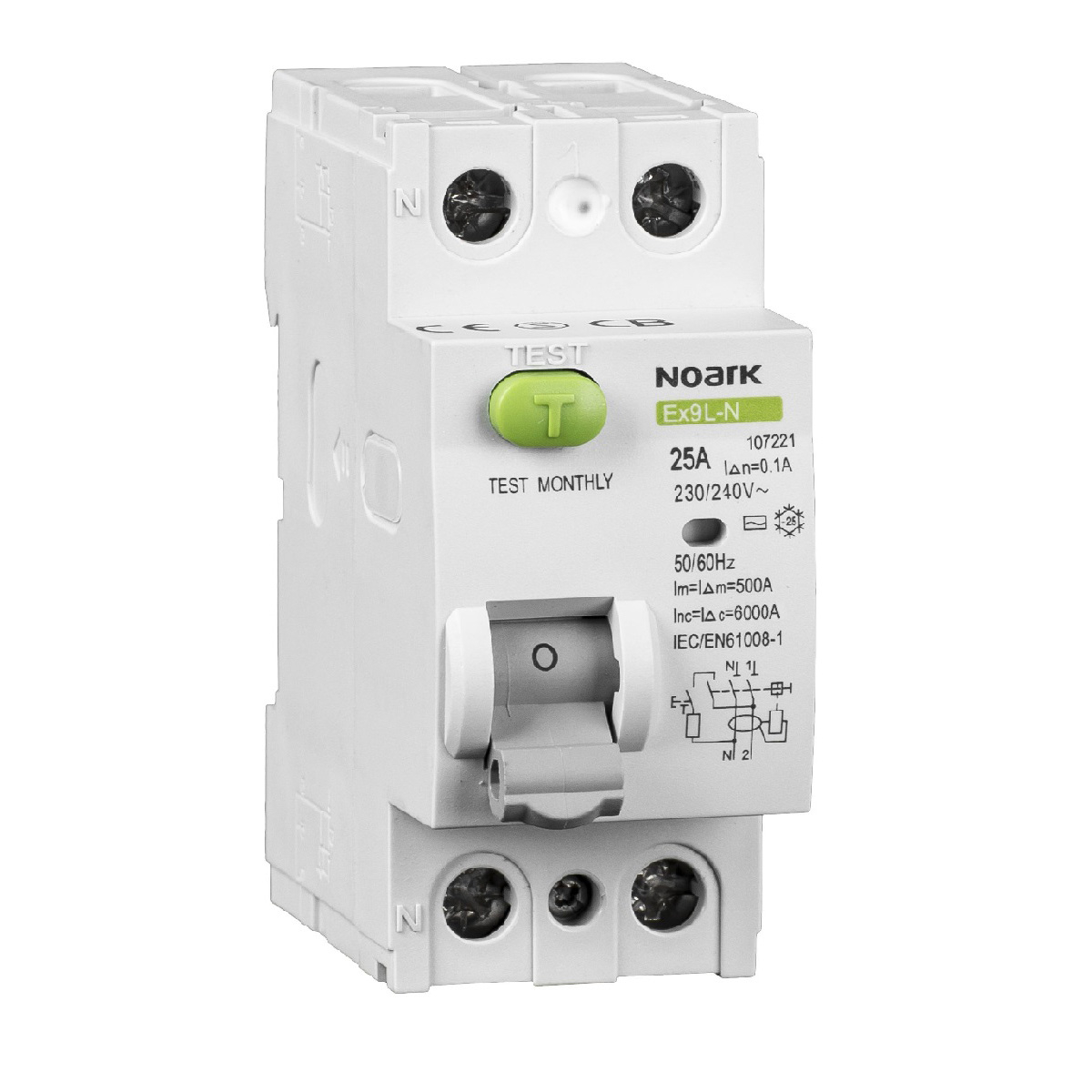

Acest intreruptor diferential modular RCCB este destinat monitorizarii curentilor reziduali din circuite monofazate si deconectarii circuitului la atingerea valorii nominale de declansare. Constructia electromagnetica ofera functionare independenta de tensiune pentru functia de protectie. Este o solutie potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de baza unde proiectul prevede un dispozitiv diferential de 300 mA.

Aparatul are 2 poli, curent nominal de 40 A, tensiune nominala de 230 V si frecventa de functionare de 50 Hz. Curentul rezidual nominal este de 300 mA, iar tipul de detectie este AC, pentru curenti reziduali alternativi sinusoidali. Capacitatea conditionata la scurtcircuit este de 6 kA, capacitatea la curent de impuls este de 3 kA, iar pierderea maxima de putere declarata este de 7,2 W. Echipamentul respecta cerintele standardului IEC EN 61008-1.

Montajul se realizeaza pe sina DIN in tabloul electric. Aparatul ocupa 2 module, are adancimea incorporata de 79 mm si necesita un tablou care permite protectia corespunzatoare a echipamentului. Nu este prevazut pentru montaj incastrat si nu permite adaugarea de echipamente auxiliare. Conectarea trebuie efectuata conform schemei instalatiei si cerintelor proiectului electric, de catre personal calificat.

Carcasa are grad de protectie IP20, fiind destinata instalarii in interiorul unui tablou electric adecvat. Dispozitivul nu are protectie selectiva si nici declansare temporizata. Butonul de test trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii circuitului de test. Inainte de punerea sub tensiune, se recomanda verificarea compatibilitatii cu restul protectiilor din tablou si respectarea normelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor diferential?

Este destinat circuitelor monofazate de 230 V si se monteaza in tablouri electrice pe sina DIN. Poate fi utilizat in aplicatii rezidentiale, comerciale sau tehnice, atunci cand proiectul prevede un curent rezidual nominal de 300 mA.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie realizata in functie de caracteristicile consumatorilor si de cerintele instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN si are adancimea incorporata de 79 mm.

Este necesara testarea periodica?

Da. Butonul de test trebuie actionat periodic, recomandat lunar, pentru a verifica functionarea circuitului de test al intreruptorului diferential.

Ce protectie la scurtcircuit are?

Capacitatea conditionata la scurtcircuit declarata este de 6 kA. Protectiile din tabloul electric trebuie alese si coordonate conform proiectului instalatiei.
