Descriere

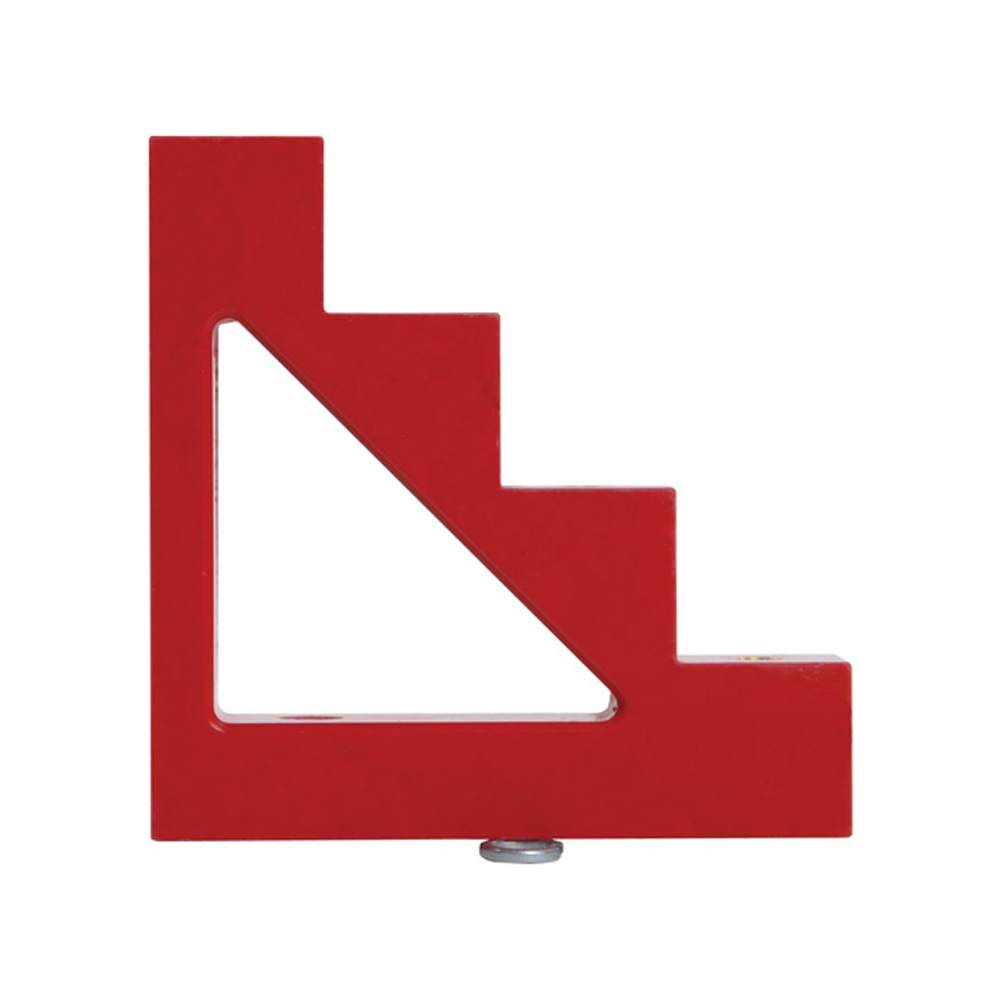

Izolatorul in trepte este un accesoriu pentru montajul barelor conductoare in tablouri electrice, poduri de bare si alte echipamente de distributie. Constructia cu 4 puncte permite sustinerea rigida a barelor si mentinerea unei distante controlate intre conductoare, contribuind la organizarea corecta a instalatiei.

Produsul are 4 poli, filet metric M8 si curent nominal maxim de 600 A. Este destinat utilizarii in circuite de curent alternativ la 50 Hz sau curent continuu, la tensiuni de pana la 1000 V. Tensiunea de strapungere a izolatiei la frecventa industriala este de 10 kV. Dimensiunile declarate includ inaltimea de 150 mm si adancimea de 30 mm, iar distanta intre bare este de 41 mm. Orificiile pentru suruburile de fixare din bare au diametrul de 9 mm.

Montajul se realizeaza prin fixarea izolatorului pe suportul tabloului si prinderea barelor conductoare in punctele prevazute cu filet M8. Pentru o instalare corecta, barele trebuie aliniate fara solicitari mecanice asupra izolatorului, iar suruburile trebuie stranse conform cerintelor proiectului si ale producatorului elementelor de conexiune.

Se utilizeaza numai in interiorul echipamentelor electrice, in conditii compatibile cu tensiunea, curentul si configuratia sistemului de bare. Lucrarile de montaj, verificare si interventie trebuie executate exclusiv cu instalatia scoasa de sub tensiune, de personal calificat, cu respectarea normelor aplicabile pentru tablouri electrice si protectia impotriva socului electric.

Intrebari frecvente

Pentru ce se foloseste un izolator in trepte?

Se foloseste pentru fixarea rigida si izolarea barelor conductoare in tablouri electrice, poduri de bare si alte echipamente de distributie.

Ce tip de filet are acest izolator?

Izolatorul este prevazut cu filet metric M8 pentru realizarea prinderilor.

Care este curentul nominal maxim admis?

Curentul nominal maxim declarat este de 600 A.

La ce tensiune poate fi utilizat?

Poate fi utilizat in echipamente de curent alternativ la 50 Hz sau curent continuu, la tensiuni de pana la 1000 V.

Ce distanta asigura intre bare?

Distanta declarata intre bare este de 41 mm.
