Descriere

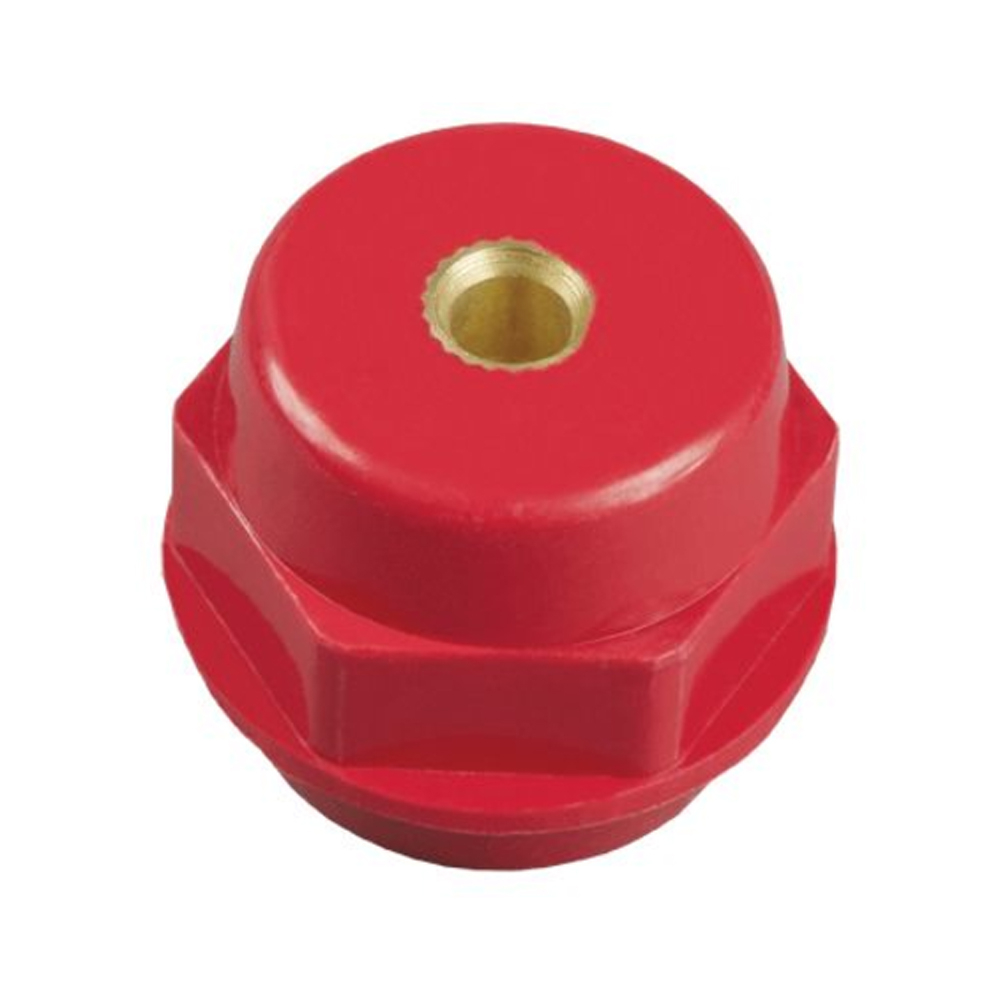

Izolatorul tip butoias SM30 este un accesoriu pentru montajul barelor conductoare in tablouri electrice, dulapuri de distributie si ansambluri de comanda. Rolul sau este de a sustine ferm bara si de a separa electric partile active de carcasa, panoul de montaj sau alte elemente metalice ale echipamentului. Constructia compacta permite realizarea unor montaje ordonate si sigure in aplicatii rezidentiale, comerciale si industriale.

Produsul are filet metric interior M8 la ambele capete, inaltime de 30 mm si diametru exterior cuprins intre 25 si 32 mm. Corpul izolator este realizat din poliamida ranforsata cu fibra de sticla, iar elementele filetate sunt integrate in materialul izolant. Tensiunea nominala de lucru este de 1000 V, tensiunea de tinere la impuls este de 8 kV, iar domeniul temperaturii de exploatare este de la -40 grade C la +60 grade C. Lungimea filetului este de 10 mm, cuplul mecanic distructiv este de 0,3 kNm, iar forta mecanica distructiva la incovoiere este de 8 kN.

Montajul se realizeaza prin fixarea unei fete a izolatorului pe placa de montaj sau pe carcasa, cu ajutorul unui surub compatibil cu filetul M8. Pe partea opusa se fixeaza bara conductoare. Pentru o sustinere corecta, bara trebuie montata pe cel putin doua izolatoare, amplasate la capete; pentru bare mai lungi sau configuratii cu solicitari mecanice mai mari se pot adauga izolatoare intermediare, in functie de proiectul tabloului.

Instalarea trebuie efectuata numai cu tabloul scos de sub tensiune si de personal calificat. Respectati cuplul de strangere adecvat pentru suruburile M8 si verificati ca bara conductoare, elementele de fixare si distantele de izolare sa fie conforme cu cerintele instalatiei. Nu utilizati izolatorul daca prezinta fisuri, deformari sau deteriorari ale insertiilor filetate.

Intrebari frecvente

La ce se foloseste un izolator tip butoias cu filet M8?

Se foloseste pentru fixarea barelor conductoare in tablouri electrice si pentru separarea electrica a acestora fata de carcasa sau placa de montaj.

Ce dimensiuni are izolatorul?

Are inaltimea de 30 mm, diametrul exterior de pana la 32 mm si filet interior M8, cu lungimea filetului de 10 mm.

Pentru ce tensiune este adecvat?

Este prevazut pentru tensiune nominala de lucru de pana la 1000 V si are tensiune de tinere la impuls de 8 kV.

Cum se monteaza corect barele pe izolator?

Izolatorul se fixeaza pe carcasa sau placa de montaj, iar bara conductoare se prinde pe fata opusa. Se recomanda utilizarea a minimum doua izolatoare pentru fiecare bara, plus suporturi intermediare daca lungimea sau configuratia o impune.

Din ce material este realizat corpul izolator?

Corpul este realizat din poliamida ranforsata cu fibra de sticla, material ales pentru proprietatile sale mecanice si izolatoare.
