Descriere

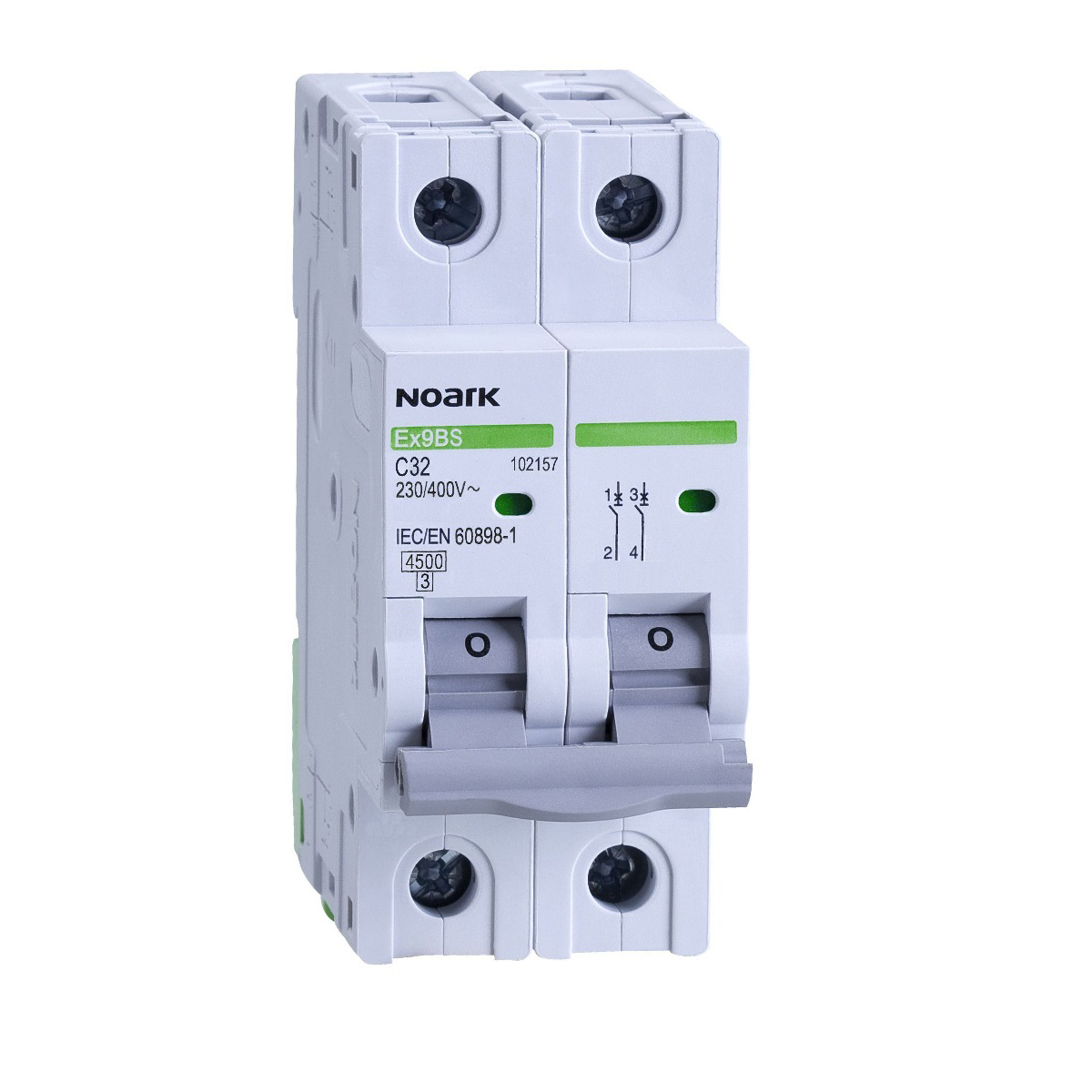

Miniintreruptorul automat bipolar este destinat protectiei circuitelor de distributie impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru aplicatii rezidentiale, comerciale si industriale, in tablouri electrice unde este necesara protectia simultana a doua conductoare active. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, selectate corect in functie de consumator si de proiectul instalatiei.

Aparatul are 2 poli, ambii poli fiind protejati, curent nominal de 10 A si caracteristica de declansare C. Functioneaza in circuite de curent alternativ cu tensiune nominala de 400 V AC. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V si la 400 V, conform EN 60898. Dispune de clasa de limitare a curentului 3, categorie de supratensiune 3, grad de poluare 2 si grad de protectie IP20. Ocupa 2 module, iar adancimea de montaj este de 74 mm.

Montajul se realizeaza in tablouri electrice modulare, iar aparatul poate fi echipat cu accesorii compatibile pentru semnalizare, comanda si declansare. Sunt posibile configuratii cu contacte auxiliare sau de semnalizare si cu bobine de declansare, de minima tensiune ori de declansare la supratensiune, precum si cu blocuri diferentiale atasabile. Pentru o configuratie corecta, accesoriile se aleg in functie de schema electrica si de compatibilitatea indicata de producator.

Instalarea, conectarea si verificarea protectiei trebuie efectuate numai cu alimentarea intrerupta, de catre personal calificat. Alegerea curentului nominal, a curbei de declansare, a sectiunii conductoarelor si a puterii de rupere trebuie facuta in raport cu sarcina, curentul de scurtcircuit prezumat si cerintele instalatiei. Gradul IP20 indica necesitatea montarii intr-un tablou sau intr-o carcasa care asigura protectia adecvata impotriva atingerii partilor active.

Intrebari frecvente

Pentru ce este utilizat un miniintreruptor automat bipolar de 10 A?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand aplicatia necesita intreruperea si protectia a doi poli.

Ce inseamna curba de declansare C?

Curba C este folosita frecvent pentru circuite cu curenti de pornire moderati. Selectia corecta depinde de tipul consumatorilor, cabluri si conditiile reale ale instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, conform EN 60898, la 230 V si 400 V.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are o adancime de montaj de 74 mm.

Poate fi completat cu accesorii?

Da. Poate fi configurat cu accesorii compatibile pentru contacte auxiliare, semnalizare, bobine de declansare, bobine de minima tensiune sau protectie diferentiala atasabila.
