Descriere

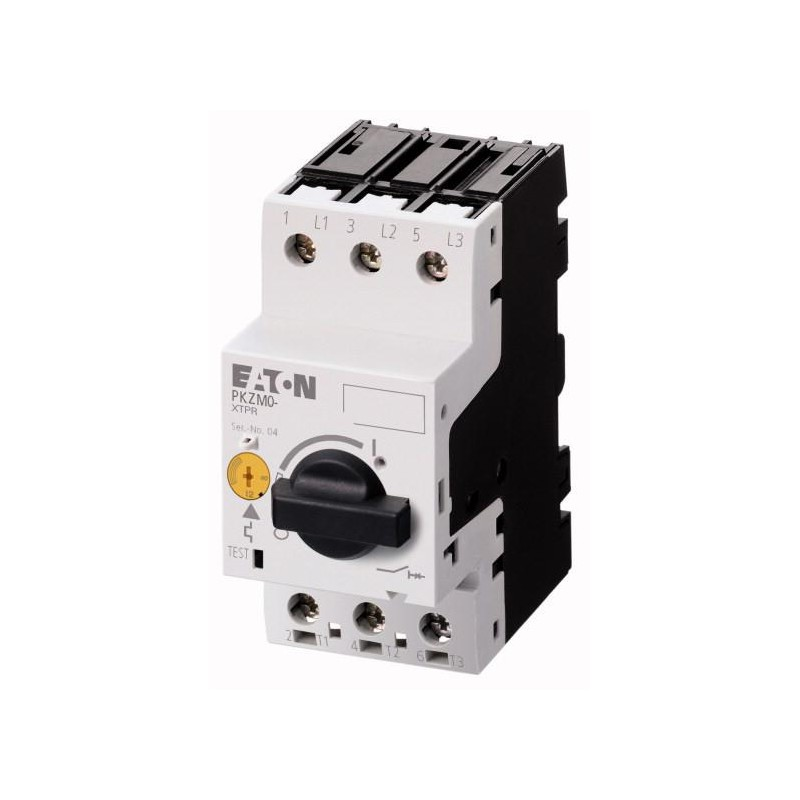

Aceasta protectie motor este un intrerupator automat tripolar destinat protectiei si comenzii locale a motoarelor electrice. Este adecvata pentru integrarea in tablouri de automatizare, panouri de distributie si aplicatii industriale unde este necesara protectia circuitului motor la suprasarcina, scurtcircuit si lipsa fazei. Actionarea se realizeaza prin buton rotativ, iar aparatul permite utilizarea cu motoare din clasa de eficienta IE3. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Curentul de reglaj al declansarii la suprasarcina este cuprins intre 16 si 20 A, iar curentul operational nominal este de 20 A. Aparatul functioneaza la 50/60 Hz, cu tensiune operationala nominala de pana la 690 V AC. Puterea operationala AC-3e este de 5,5 kW la 220/230 V, 9 kW la 380/400 V, 11 kW la 440 V, 12,5 kW la 500 V si 15 kW la 690 V. Declansarea instantanee la scurtcircuit este fixa, la 310 A, iar capacitatea ultima de rupere Icu la 400 V AC este de 50 kA. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Montajul se face prin clipsare pe sina DIN profil palarie conform IEC/EN 60715, cu inaltime de 7,5 sau 15 mm. Conectarea se realizeaza prin borne cu surub; conductoarele principale necesita o lungime de dezizolare de 10 mm. Bornele accepta conductoare rigide sau flexibile echipate cu ferula, cu sectiuni intre 1 si 6 mm2, iar cuplul de strangere recomandat pentru conexiunile principale este de 1,7 Nm. Dimensiunile sunt 45 mm latime, 93 mm inaltime si 76 mm adancime. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Gradul de protectie este IP20, fiind destinat instalarii in interiorul unui tablou sau al unei carcase corespunzatoare. Protectia impotriva atingerii directe este disponibila din partea frontala conform EN 50274. Produsul este marcat CE si conform RoHS, are categoria de supratensiune III, grad de poluare 3 si tensiune nominala de tinere la impuls de 6 kV AC. Temperatura de utilizare este intre -25 si 55 grade C; alegerea carcasei, dimensionarea conductoarelor si verificarea protectiei la scurtcircuit trebuie realizate de personal calificat, conform proiectului instalatiei. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Intrebari frecvente

Pentru ce tip de motoare este potrivita protectia?

Este destinata in principal motoarelor trifazate, pentru protectie la suprasarcina, scurtcircuit si lipsa fazei. La 380/400 V AC, puterea operationala AC-3e este de pana la 9 kW. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Care este domeniul de reglaj al curentului?

Declansarea la suprasarcina poate fi reglata intre 16 si 20 A. Reglajul trebuie ales in functie de curentul nominal indicat pe placuta motorului si de conditiile reale de functionare. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Cum se monteaza si se conecteaza?

Se clipsaza pe sina DIN IEC/EN 60715 de 7,5 sau 15 mm. Conexiunile se realizeaza in borne cu surub, pentru conductoare cu sectiuni intre 1 si 6 mm2; lungimea de dezizolare este de 10 mm, iar cuplul de strangere este 1,7 Nm. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Poate fi montata direct intr un mediu cu praf sau umezeala?

Are grad de protectie IP20 si este recomandata pentru montaj in tablouri sau carcase care asigura protectia necesara mediului de instalare. Instalarea trebuie efectuata de personal calificat, cu alimentarea deconectata. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))

Ce protectie la scurtcircuit ofera?

Declansarea instantanee la scurtcircuit este fixa la 310 A. Capacitatea ultima de rupere este de 50 kA la 400 V AC, iar selectarea ansamblului de protectie trebuie verificata in raport cu nivelul de scurtcircuit al instalatiei. ([eaton.com](https://www.eaton.com/ro/ro-ro/skuPage.189906.html))
