Descriere

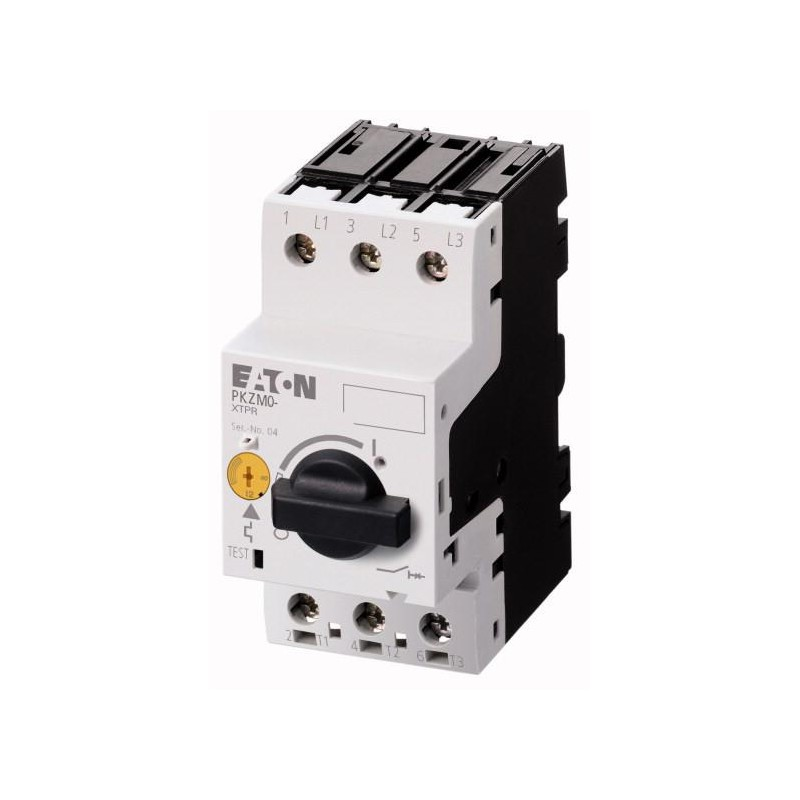

Aceasta protectie motor este un intreruptor automat manual destinat comenzii si protectiei motoarelor electrice trifazate. Este recomandata pentru tablouri de automatizare, panouri de comanda si aplicatii industriale unde motorul necesita protectie dedicata impotriva suprasarcinii, scurtcircuitului si functionarii cu lipsa de faza. Aparatul are constructie cu 3 poli si actionare prin buton rotativ.

Curentul de declansare la suprasarcina este reglabil in intervalul 1,6-2,5 A, iar curentul nominal permanent este de 2,5 A. Declansarea la scurtcircuit este nedelaiata, cu prag de aproximativ 39 A. Tensiunea nominala de utilizare este de pana la 690 V. Puterea operationala indicata pentru categoria AC-3 este de 0,37 kW la 230 V si 0,75 kW la 400 V. Aparatul respecta IEC/EN 60947, are protectie IP20 si este marcat CE si conform RoHS.

Montajul se realizeaza prin prindere cu surub sau pe sina DIN, iar latimea frontala de 45 mm permite integrarea eficienta in tablouri compacte. Conectarea circuitului principal se face prin borne cu surub. Dimensiunile produsului sunt de aproximativ 93 x 45 x 76 mm, iar accesoriile compatibile pot include contacte auxiliare, declansatoare de tensiune, module de contacte si placi de fixare.

Protectia este sensibila la lipsa de faza, contribuind la reducerea riscului de functionare anormala a motoarelor trifazate. Gradul IP20 asigura protectie la atingerea accidentala cu degetul, insa aparatul trebuie instalat intr-un tablou sau o carcasa adecvata mediului de lucru. Reglajul curentului trebuie efectuat conform curentului nominal inscris pe placa motorului, iar instalarea si verificarea conexiunilor trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce interval de curent este potrivita aceasta protectie motor?

Protectia are reglajul declansarii la suprasarcina intre 1,6 si 2,5 A. Curentul se seteaza in functie de curentul nominal indicat pe placa de identificare a motorului.

Poate fi utilizata pentru motoare trifazate?

Da. Aparatul are 3 poli, este sensibil la lipsa de faza si este conceput pentru protectia motoarelor trifazate. Puterea operationala orientativa in AC-3 este de 0,75 kW la 400 V.

Cum se monteaza protectia motor?

Se poate fixa pe sina DIN sau prin montaj cu surub. Circuitul principal se conecteaza in bornele cu surub, iar instalarea trebuie realizata intr-un tablou electric de catre personal calificat.

Ce protectii ofera aparatul?

Asigura protectie reglabila la suprasarcina, declansare rapida la scurtcircuit si protectie la lipsa de faza. Are grad de protectie IP20, fiind destinat montajului in tablouri sau carcase adecvate.

Care sunt dimensiunile produsului?

Dimensiunile aproximative sunt 93 mm inaltime, 45 mm latime si 76 mm adancime.
