Descriere

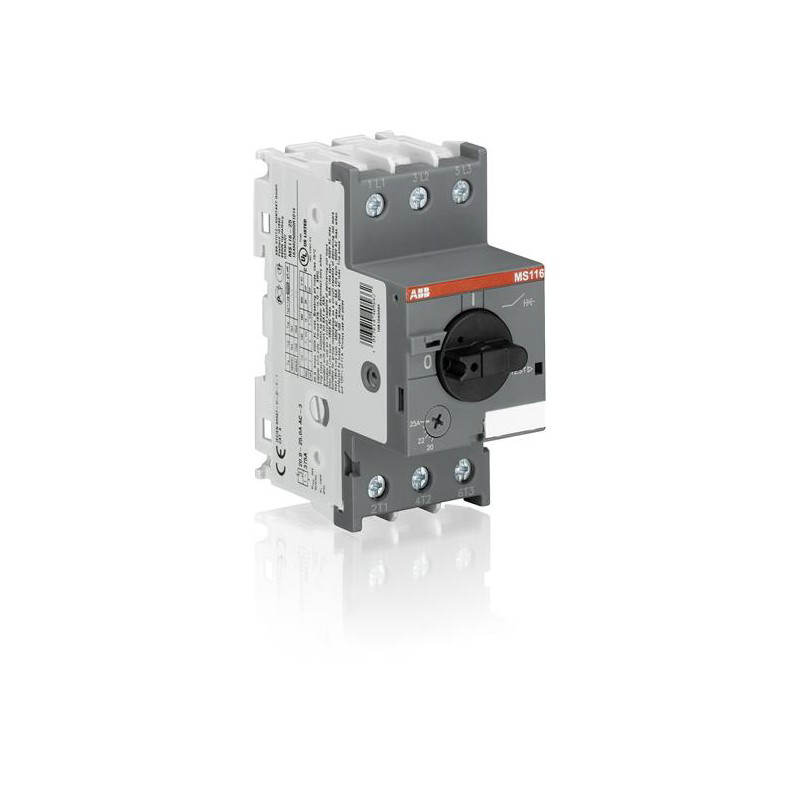

Aceasta protectie motor este un intrerupator manual destinat comenzii pornit-oprit si protectiei circuitelor de motor. Integreaza protectia la suprasarcina, scurtcircuit si lipsa de faza, fiind potrivita pentru aplicatii trifazate si monofazate din tablouri electrice, panouri de automatizare, utilaje si instalatii tehnice. Mecanismul cu declansare libera si indicatorul clar al pozitiei de comutare sustin exploatarea sigura in aplicatii profesionale.

Curentul de reglaj termic este 20-25 A, iar curentul operational nominal este de 25 A. Aparatul are 3 poli, tensiune operationala nominala de pana la 690 V AC, tensiune nominala de izolatie de 690 V si frecventa de 50/60 Hz. Clasa de declansare este 10A, iar declansarea instantanee la scurtcircuit este calibrata la 375 A. Capacitatea nominala de rupere in serviciu Ics este de 10 kA la 230/400 V AC, 3 kA la 440/500 V AC si 2 kA la 690 V AC.

Montajul se realizeaza pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715. Pentru versiunea cu reglaj de 20-25 A, bornele cu surub accepta conductori rigizi de 2,5-6 mm2 si conductori flexibili de 1-6 mm2. Lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere al bornelor este de 2,0 Nm. Se pot utiliza accesorii compatibile pentru semnalizare, contacte auxiliare, declansare la minima tensiune, declansare la impuls, alimentare prin bare si blocare impotriva actionarii neautorizate.

Carcasa are grad de protectie IP20, iar bornele circuitului principal au grad de protectie IP10, astfel ca produsul trebuie montat intr-un tablou sau intr-o incinta care asigura protectia adecvata la atingere si mediul de lucru. Temperatura de functionare in montaj deschis este intre -25 si +70 grade C, cu compensare termica intre -25 si +55 grade C; pentru montaj in carcasa este indicat intervalul 0 pana la +40 grade C. Instalarea, reglarea curentului si verificarea protectiei la scurtcircuit trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea curentului nominal al motorului, a schemei de conectare si a curentului de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce este utilizata protectia motor reglabila 20-25 A?

Este utilizata pentru pornirea si oprirea manuala a motoarelor, precum si pentru protectia acestora la suprasarcina, scurtcircuit si lipsa de faza.

Cum se regleaza protectia pentru motor?

Valoarea de reglaj se seteaza in intervalul 20-25 A, in functie de curentul nominal inscris pe placuta motorului. Reglajul trebuie realizat de personal calificat, conform documentatiei instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN TH35 de 35 x 7,5 mm sau 35 x 15 mm, conform IEC 60715.

Ce protectie la scurtcircuit ofera?

Capacitatea nominala de rupere in serviciu este de 10 kA la 230/400 V AC, 3 kA la 440/500 V AC si 2 kA la 690 V AC. Alegerea protectiei din amonte se face in functie de curentul de scurtcircuit disponibil in instalatie.

Poate fi instalata direct, fara tablou electric?

Nu este recomandat. Carcasa are protectie IP20, iar bornele circuitului principal IP10, de aceea produsul trebuie instalat intr-un tablou sau intr-o incinta care asigura protectie corespunzatoare la atingere si conditii adecvate de exploatare.
