Descriere

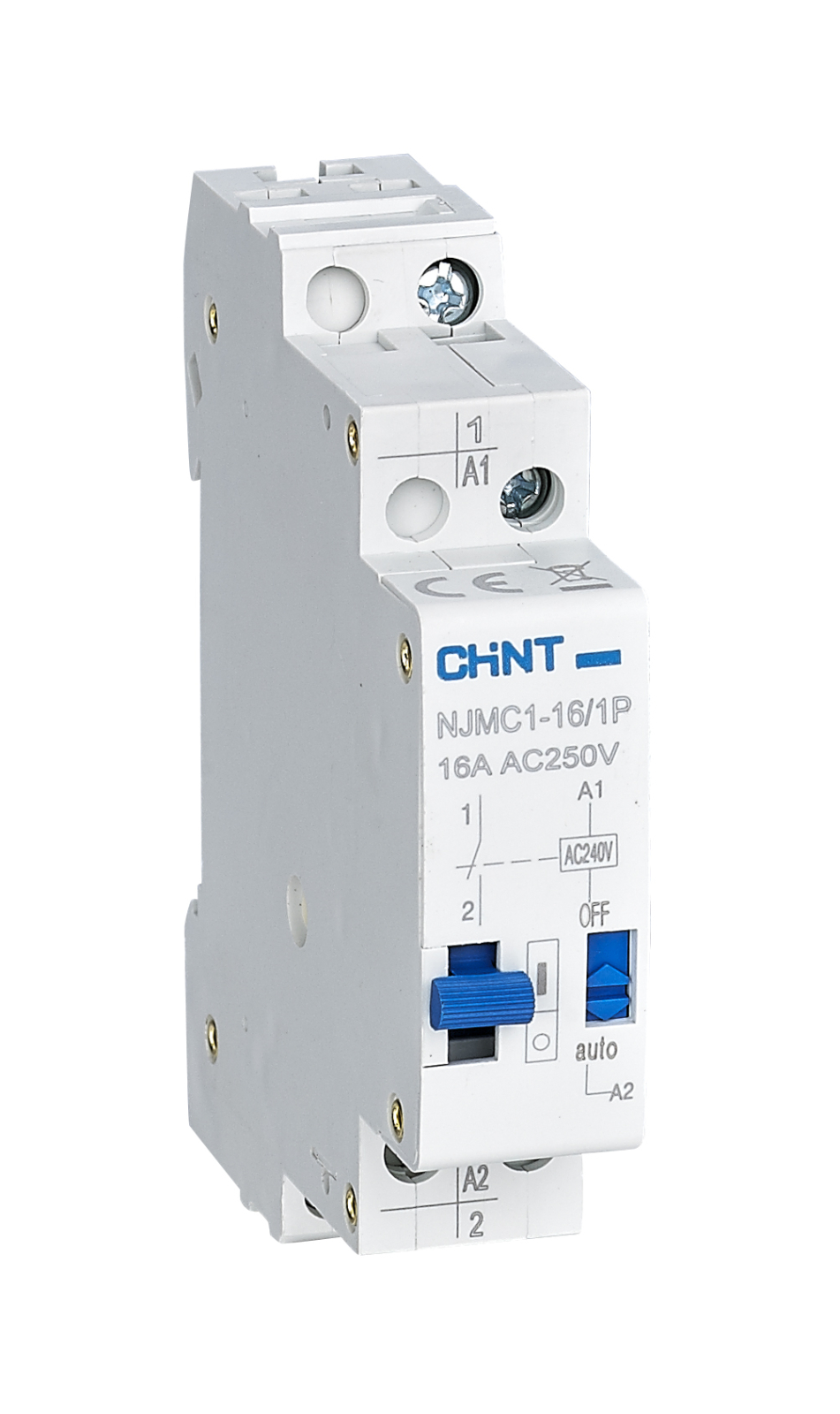

Releul de impuls este un aparat de comanda destinat actionarii unui circuit de iluminat sau a altui consumator compatibil din mai multe puncte de control. Functionarea bistabila mecanic permite schimbarea starii contactului la fiecare impuls primit pe bobina: o apasare comuta circuitul, iar urmatoarea apasare il readuce in starea anterioara. Este o solutie practica pentru holuri, case ale scarilor, coridoare, birouri si spatii comerciale unde sunt necesare mai multe butoane de comanda pentru acelasi circuit.

Aparatul are curent nominal de 16A, un pol de comutare si bobina de comanda la 230V AC, 50/60Hz. Contactul este proiectat pentru sarcini rezistive de pana la 16A, cu tensiune maxima de comutare de 250V AC sau 125V DC. Releul utilizeaza contacte din aliaj de argint, are rezistenta initiala a contactului de 100 mOhm si suporta o putere maxima de comutare de 4000VA in AC. Durata de viata electrica declarata este de 100000 de actionari, iar durata de viata mecanica este de 1000000 de actionari.

Montajul se realizeaza pe sina DIN, in tablouri electrice rezidentiale sau comerciale. Constructia pentru 1 pol ocupa un modul de aproximativ 18 mm latime, iar dimensiunile generale sunt de aproximativ 86 x 70 x 18 mm. Comanda se face cu butoane cu revenire, conectate in paralel, care trimit un impuls scurt catre bobina. Durata minima a impulsului este de 50 ms, fiind recomandat un impuls de circa 200 ms pentru actionare corecta.

Pentru utilizare sigura, montajul si conectarea trebuie efectuate cu alimentarea intrerupta, conform schemei de cablare si de catre personal calificat. Aparatul este destinat utilizarii in interiorul unui tablou electric, in intervalul de temperatura ambianta de la -25 grade C la +55 grade C, in conditii normale de instalare. Se recomanda protejarea circuitului cu aparataj dimensionat corect pentru sarcina comandata si respectarea limitelor de curent, tensiune si categorie de supratensiune ale instalatiei.

Intrebari frecvente

Ce face un releu de impuls?

Releul de impuls schimba starea contactului la fiecare impuls primit de la un buton cu revenire. Astfel, acelasi circuit poate fi pornit sau oprit din mai multe puncte de comanda.

Poate fi utilizat pentru comanda iluminatului din mai multe locuri?

Da. Butoanele de comanda pot fi conectate in paralel, ceea ce permite controlul aceluiasi circuit de iluminat din mai multe zone, de exemplu pe holuri sau case ale scarilor.

Care este curentul nominal al contactului?

Curentul nominal este de 16A. Pentru sarcini cu varfuri mari de curent, precum anumite motoare sau surse de iluminat cu curent de pornire ridicat, circuitul trebuie dimensionat si protejat corespunzator.

Cum se monteaza releul?

Se fixeaza pe sina DIN in tabloul electric. Conectarea bobinei si a circuitului comandat trebuie realizata conform schemei aparatului, cu alimentarea intrerupta si de catre un electrician calificat.

La ce tensiune functioneaza bobina de comanda?

Bobina de comanda functioneaza la 230V AC, 50/60Hz.
