Descriere

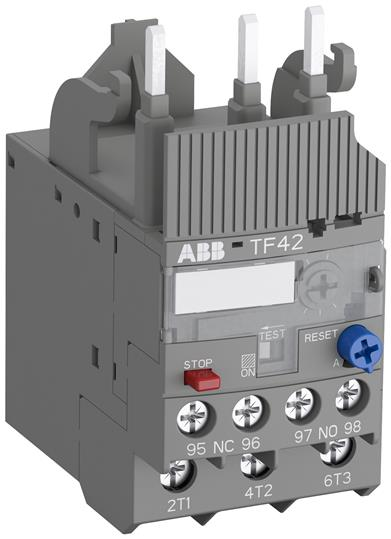

Acest releu termic electromechanic este destinat protectiei circuitelor principale de motor impotriva suprasarcinii si a lipsei de faza. Este o solutie adecvata pentru tablouri de comanda si aplicatii de automatizare industriala in care motorul necesita protectie termica reglabila. Dispune de compensare la variatiile temperaturii ambientale, indicatie de declansare, functie STOP, mecanism fara reanclansare fortata si posibilitatea selectarii resetarii automate sau manuale.

Domeniul de reglaj al curentului este 29-35 A, iar curentul operational nominal in categoria AC-3 este de 35 A. Releul are 3 poli protejati, clasa de declansare 10, tensiune operationala nominala de 690 V AC pentru circuitul principal si 600 V AC/DC pentru circuitul auxiliar. Tensiunea nominala de izolatie este 690 V, tensiunea nominala de tinere la impuls este 6 kV, iar gradul de protectie al carcasei este IP20. Include un contact auxiliar normal inchis si un contact auxiliar normal deschis.

Montajul se realizeaza direct pe contactoare compatibile, prin strangerea conexiunilor circuitului principal. Pentru instalare individuala se poate utiliza un kit de montaj separat pentru sina DIN de 35 mm. Conectarea circuitului principal se face prin borne cu surub; pentru conductori rigizi sunt admise sectiuni de 1.5-10 mm2, in functie de configuratia utilizata. Pentru circuitul auxiliar sunt admise conductoare rigide de 0.75-4 mm2. Cuplul de strangere recomandat este 2.5-2.7 Nm pentru circuitul principal si 1-1.5 Nm pentru circuitul auxiliar.

Produsul este proiectat pentru functionare la temperaturi ambientale intre -25 si +60 grade C, cu compensare termica in acest interval, si pentru altitudini de pana la 2000 m. Respecta standardele IEC/EN 60947-1, IEC/EN 60947-4-1 si IEC/EN 60947-5-1. Selectarea curentului de reglaj, conectarea, verificarea protectiei la scurtcircuit si punerea in functiune trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu schema aplicatiei.

Intrebari frecvente

Pentru ce este utilizat un releu termic?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinii si a lipsei de faza. La depasirea curentului reglat, releul actioneaza contactele auxiliare pentru oprirea circuitului de comanda al motorului.

Care este domeniul de reglaj al curentului?

Curentul de declansare poate fi reglat intre 29 A si 35 A, in functie de curentul nominal inscris pe placuta motorului si de cerintele aplicatiei.

Ce contacte auxiliare sunt disponibile?

Releul are un contact normal inchis si un contact normal deschis. Acestea pot fi utilizate pentru intreruperea comenzii contactorului si pentru transmiterea unei semnalizari de defect.

Cum se monteaza releul termic?

Se monteaza direct pe un contactor compatibil, prin conexiunile circuitului principal. Pentru montaj separat este necesar un kit dedicat pentru sina DIN de 35 mm.

Poate fi resetat dupa declansare?

Da. Resetarea poate fi selectata in mod manual sau automat, iar aparatul include indicatie de declansare si functie STOP.
