Descriere

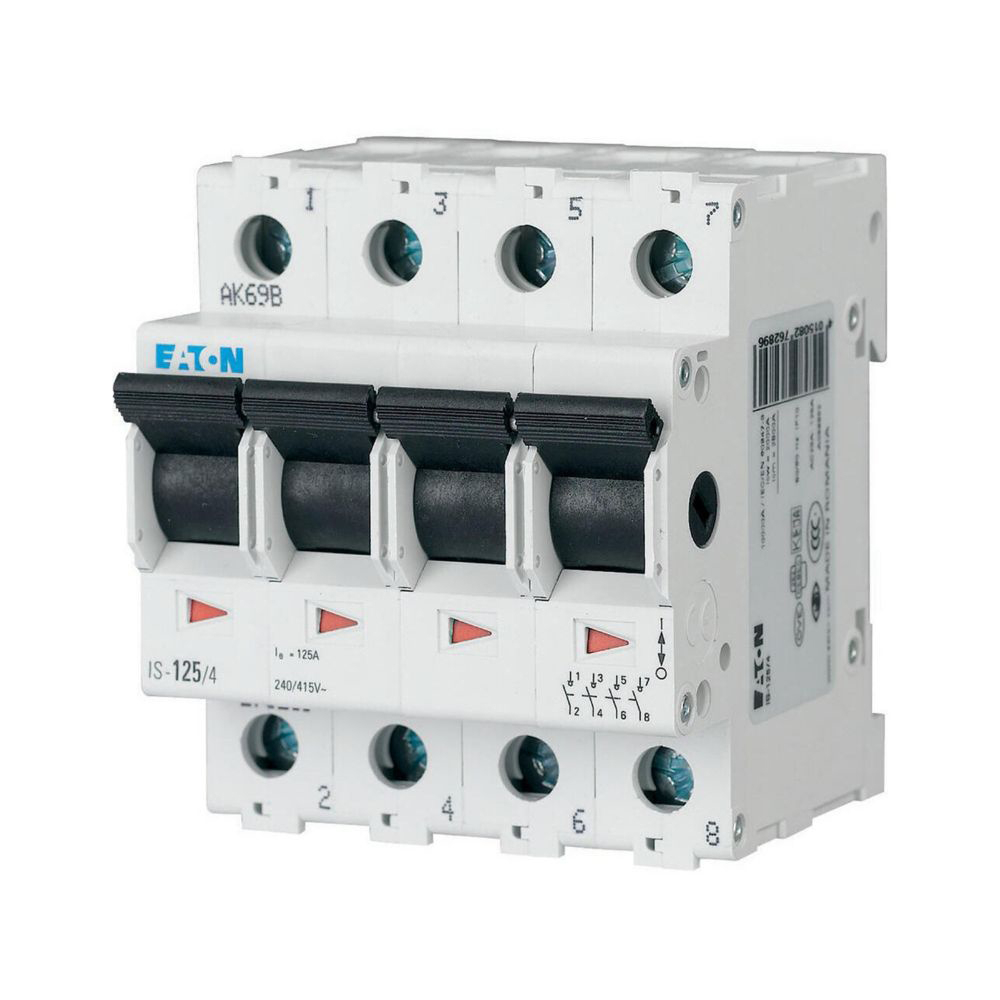

Separatorul de sarcina modular cu 4 poli este destinat comenzii si izolarii circuitelor electrice de joasa tensiune. Poate fi utilizat ca intrerupator principal in tablouri de distributie pentru aplicatii rezidentiale, comerciale sau industriale, permitand separarea tuturor celor patru conductoare ale circuitului. Contactele cu rezistenta ridicata la uzura si mecanismul de comutare rapida contribuie la o exploatare fiabila in operatiile repetate de conectare si deconectare.

Aparatul are curent nominal de 125 A, tensiune nominala de utilizare 240/415 V AC si frecventa de 50/60 Hz. Este proiectat conform IEC/EN 60947-3, cu tensiune nominala de izolatie Ui de 690 V AC si tensiune nominala de tinere la impuls Uimp de 6 kV. Curentul nominal admisibil de scurta durata Icw este de 2 kA, iar capacitatea nominala de conectare la scurtcircuit Icm este de 2,8 kA. In asociere cu o siguranta de rezerva de maximum 125 A gG, rezistenta conditionata la scurtcircuit este de 10 kA.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, prin sistem de fixare cu doua pozitii de blocare. Aparatul ocupa 4 module, cu latime de 70,8 mm, inaltime de 80 mm si adancime de 60 mm. Bornele superioare si inferioare de tip lift accepta conductoare cu sectiunea intre 2,5 si 50 mm2; cuplul de strangere recomandat pentru suruburile bornelor este de 2,5-5 Nm. Sunt compatibile si conexiunile prin barete standard tip furca, atunci cand se utilizeaza borna corespunzatoare.

Gradul de protectie este IP40 in stare montata, iar bornele sunt protejate impotriva atingerii cu degetul si dosul mainii conform EN 50274. Separatorul este destinat functiei de comutare si izolare, nu protectiei la suprasarcina sau scurtcircuit; circuitul trebuie prevazut cu protectii dimensionate corespunzator. Instalarea, alegerea sectiunii conductoarelor si verificarea strangerii bornelor trebuie efectuate de personal calificat, dupa deconectarea alimentarii.

Intrebari frecvente

La ce foloseste un separator de sarcina cu 4 poli?

Este utilizat pentru conectarea, deconectarea si izolarea unui circuit cu patru conductoare, de exemplu trei faze si nul. Poate functiona ca intrerupator principal al tabloului electric.

Poate fi montat pe sina DIN?

Da. Aparatul are sistem de fixare rapida pentru sina DIN conform IEC/EN 60715 si ocupa 4 module in tabloul electric.

Ce sectiune de conductor se poate conecta?

Bornele permit conectarea conductoarelor cu sectiuni cuprinse intre 2,5 si 50 mm2. Pentru o conexiune corecta, suruburile bornelor se strang la un cuplu de 2,5-5 Nm.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Acesta este un aparat de comutare si izolare. Protectia la suprasarcina si scurtcircuit trebuie realizata separat, prin sigurante sau intreruptoare automate dimensionate pentru instalatie.

Care sunt parametrii electrici principali?

Separatorul este destinat retelelor AC de 240/415 V, la 50/60 Hz, si are curent nominal de 125 A. Tensiunea nominala de izolatie este 690 V AC, iar tensiunea de tinere la impuls este 6 kV.
