Descriere

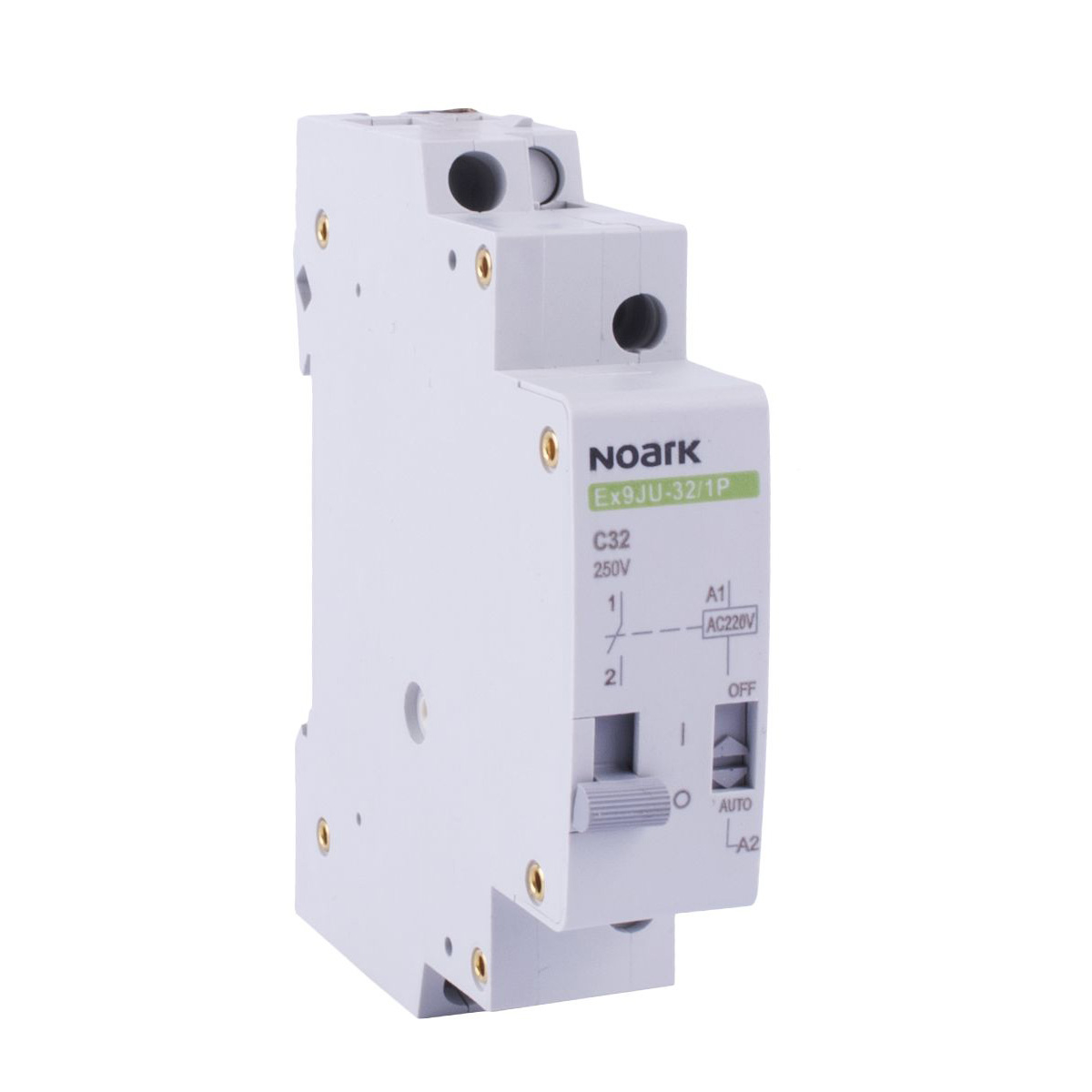

Releul impuls este destinat comenzii circuitelor electrice in instalatii rezidentiale si comerciale, in special pentru iluminat, incalzire, ventilatie, pompe si alte aplicatii de automatizare. Functioneaza ca un comutator electronic, iar contactul isi schimba starea la aplicarea unui impuls de comanda pe bobina. Este o solutie practica pentru controlul unui circuit din mai multe puncte de comanda, cu butoane de tip sonerie.

Aparatul este prevazut cu 1 contact normal deschis, fara contacte normal inchise sau comutatoare, si are un curent nominal de functionare de 16 A. Tensiunea de comanda este 230 V AC, la frecventa de 50 Hz, iar alimentarea este de tip AC. Poate comanda o sarcina maxima de pana la 4000 W pentru lampi cu incandescenta. Consumul de putere declarat este de 7,68 W.

Releul se monteaza pe sina DIN in tablouri electrice modulare. Ocupa 1 modul si are adancimea de incorporare de 70 mm, ajutand la utilizarea eficienta a spatiului din tablou. Pe partea frontala este disponibil un element de actionare manuala, util pentru verificare, punere in functiune sau actionarea locala a circuitului.

Pentru functionare corecta, circuitul de comanda trebuie realizat la tensiunea nominala de 230 V AC, iar sarcina conectata trebuie dimensionata in limitele curentului si ale categoriei de utilizare. Montajul, cablarea si protectia circuitului se realizeaza numai cu alimentarea oprita, de catre personal calificat, in conformitate cu schema de conexiuni si normele aplicabile instalatiilor electrice. Seria este testata conform IEC EN 61810 1.

Intrebari frecvente

Pentru ce se utilizeaza un releu impuls?

Este utilizat pentru comanda circuitelor de iluminat si automatizare prin impulsuri provenite de la butoane. Poate fi folosit pentru iluminat, ventilatie, incalzire, pompe si alte circuite compatibile.

Cate contacte are releul?

Are 1 contact normal deschis. Nu are contacte normal inchise si nici contacte comutatoare.

Se poate monta in tabloul electric?

Da. Este proiectat pentru montaj pe sina DIN in tablouri electrice modulare si ocupa 1 modul.

Care este sarcina maxima pentru becuri cu incandescenta?

Sarcina maxima declarata pentru lampi cu incandescenta este de 4000 W.

Are actionare manuala?

Da. Releul dispune de actionare manuala pe partea frontala, utila pentru testare si control local.
