Descriere

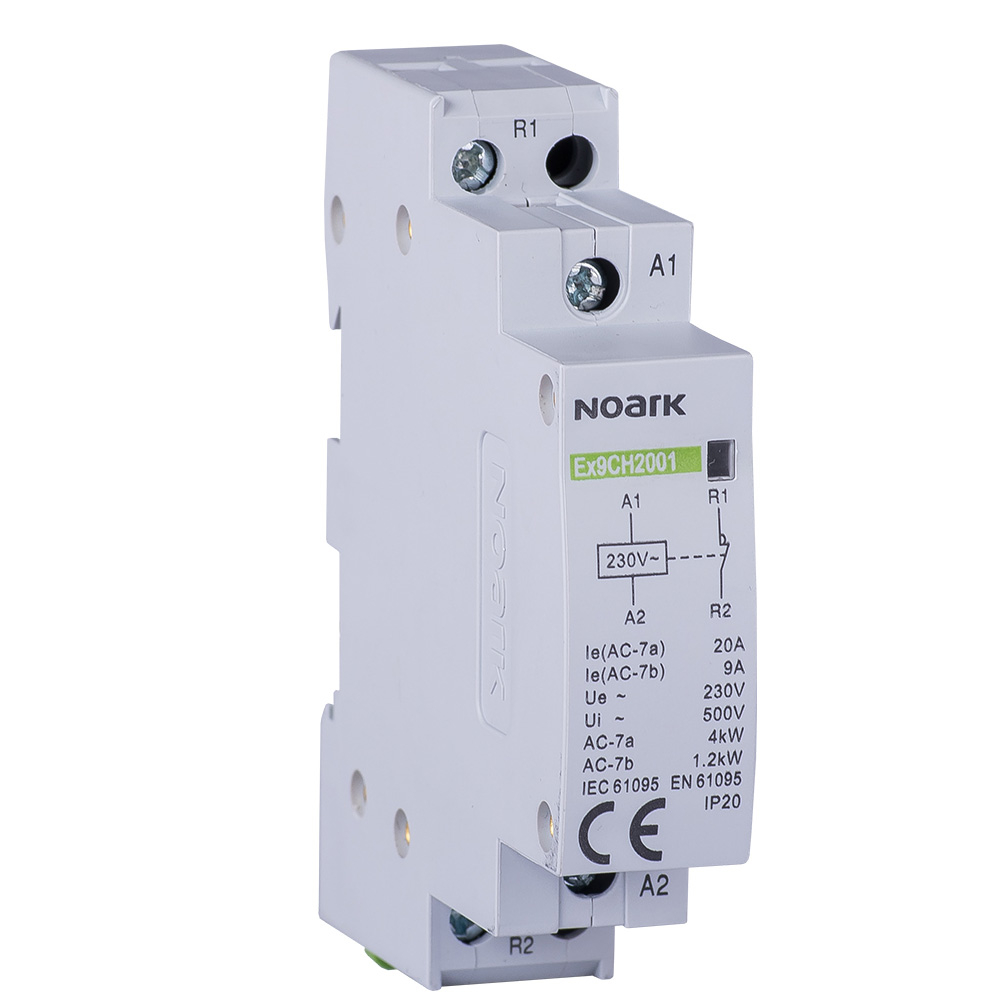

Acest releu modular este conceput pentru comanda si actionarea circuitelor din tablouri de distributie rezidentiale si comerciale. Este potrivit pentru automatizari de cladire, precum comanda iluminatului, sistemelor de incalzire, ventilatiei, pompelor sau altor consumatori controlati electric. Indicatorul optic frontal permite verificarea vizuala a starii contactelor si a prezentei tensiunii pe bobina de comanda.

Aparatul are curent nominal de operare de 20 A si tensiune nominala de operare de 230-400 V AC. Bobina de comanda functioneaza la 220-230 V AC, cu frecventa de 50/60 Hz. Dispune de 2 contacte normal deschise si nu are contacte normal inchise sau comanda manuala. Caracteristicile electrice ale gamei includ tensiune nominala de izolatie de 500 V, tensiune nominala de tinere la impuls de 4 kV, curent nominal AC-1 si AC-7a de 20 A, respectiv curent nominal AC-7b de 9 A. Produsul respecta cerintele IEC/EN 61095.

Constructia modulara permite integrarea compacta in tablouri electrice modulare. Aparatul ocupa latimea unui singur modul, iar adancimea de montaj este de 67,5 mm. Conectarea trebuie realizata conform schemei electrice a instalatiei, astfel incat bobina sa primeasca tensiunea corecta de comanda, iar cele doua contacte NO sa fie dimensionate in functie de tipul si curentul consumatorului comandat.

Gradul de protectie este IP20, ceea ce recomanda instalarea in interiorul unui tablou sau al unei carcase cu protectie adecvata. Montajul, cablarea si verificarea circuitului trebuie efectuate numai cu alimentarea intrerupta, de personal calificat. Pentru sarcini inductive, motoare sau aplicatii cu regim de comutare frecvent, se va tine cont de categoria de utilizare si de curentul admis pentru tipul respectiv de sarcina.

Intrebari frecvente

Pentru ce aplicatii se utilizeaza acest releu modular?

Este destinat comenzilor pentru iluminat, incalzire, ventilatie, pompe si alte circuite de automatizare din tablouri electrice rezidentiale sau comerciale.

Cate contacte are releul?

Are 2 contacte normal deschise, fara contacte normal inchise.

Ce tensiune necesita bobina de comanda?

Bobina de comanda functioneaza la 220-230 V AC, cu frecventa de 50/60 Hz.

Care este curentul nominal al releului?

Curentul nominal de operare este de 20 A. Pentru sarcini inductive sau motoare trebuie respectata categoria de utilizare corespunzatoare.

Cat spatiu ocupa in tabloul electric?

Ocupa latimea unui singur modul si are adancimea de montaj de 67,5 mm.
