Descriere

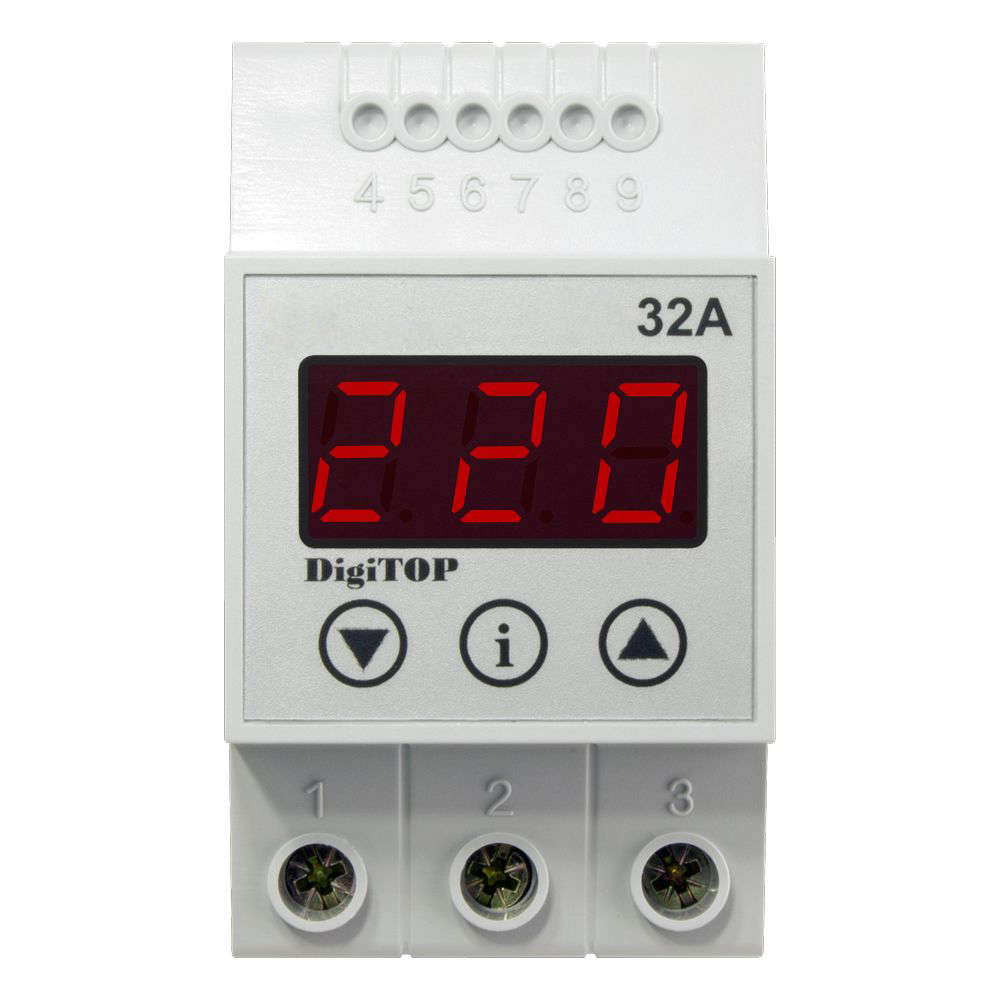

Releul de protectie tensiune este destinat monitorizarii permanente a retelei electrice monofazate si protejarii consumatorilor conectati impotriva subtensiunii si supratensiunii. La depasirea limitelor configurate, acesta deconecteaza sarcina, apoi o reconecteaza automat dupa revenirea tensiunii in intervalul admis si expirarea temporizarii setate. Este potrivit pentru tablouri electrice de locuinte, spatii comerciale, birouri sau aplicatii unde alimentarea echipamentelor trebuie supravegheata constant.

Curentul nominal in sarcina este de 32A, iar curentul maxim admis este de 40A. Aparatul monitorizeaza tensiuni in domeniul 50-400V si permite reglarea limitei inferioare de oprire intre 120 si 200V, respectiv a limitei superioare intre 210 si 270V. Timpul de intarziere la reconectarea sarcinii este reglabil intre 5 si 600 secunde. Pentru supratensiune, timpul de declansare este de 0,02 secunde; pentru subtensiune este de maximum 1 secunda in intervalul 120-200V si de 0,02 secunde sub 120V.

Montajul se realizeaza pe sina DIN de 35 mm, aparatul ocupand 3 module in tabloul electric. Afisajul digital permite vizualizarea tensiunii din retea si configurarea pragurilor de protectie, precum si a temporizarii de pornire. Conectarea trebuie efectuata conform schemei din documentatia echipamentului, cu respectarea sectiunii conductorilor si a protectiilor din circuitul unde este instalat.

Releul trebuie utilizat numai in instalatii monofazate compatibile si in interiorul unui tablou electric protejat. Temporizarea la reconectare este utila in special pentru consumatori sensibili la reporniri dese sau la intreruperi scurte ale alimentarii, precum echipamentele frigorifice si sistemele de climatizare. Instalarea, verificarea conexiunilor si punerea in functiune se recomanda a fi realizate de personal calificat, dupa intreruperea alimentarii electrice.

Intrebari frecvente

Ce protectie ofera releul de tensiune?

Monitorizeaza tensiunea retelei si deconecteaza automat sarcina atunci cand tensiunea scade sub limita inferioara setata sau depaseste limita superioara configurata.

Care sunt pragurile de tensiune reglabile?

Limita inferioara de oprire poate fi reglata intre 120 si 200V, iar limita superioara intre 210 si 270V.

Se poate regla intarzierea la reconectare?

Da. Timpul de intarziere la reconectarea sarcinii este configurabil intre 5 si 600 secunde.

Cum se monteaza releul?

Se monteaza in tabloul electric pe sina DIN de 35 mm si ocupa 3 module. Conectarea trebuie realizata conform documentatiei tehnice, de catre personal calificat.

Pentru ce instalatii este potrivit?

Este destinat instalatiilor electrice monofazate si poate proteja consumatori din locuinte, birouri, spatii comerciale sau alte aplicatii compatibile cu curentul nominal de 32A.
