Descriere

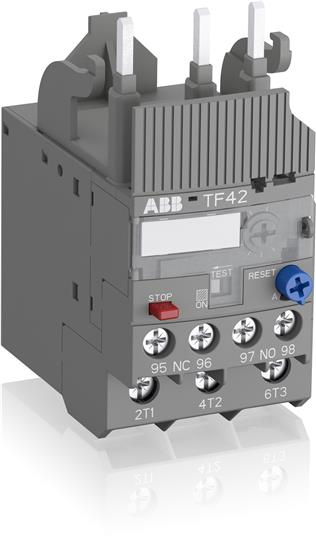

Acest releu termic este destinat protectiei circuitelor principale ale motoarelor electrice impotriva suprasarcinii si a lipsei de faza. Functionarea electromecanica, compensarea la temperatura si clasa de declansare 10 il recomanda pentru aplicatii uzuale de comanda si protectie a motoarelor, in tablouri electrice si instalatii de automatizare.

Domeniul de reglaj al curentului este 13-16 A, iar curentul operational nominal este de 16 A. Aparatul are 3 poli protejati, tensiune operationala nominala de pana la 690 V AC pe circuitul principal si 600 V AC sau DC pe circuitul auxiliar. Tensiunea nominala de izolatie este 690 V, iar tensiunea de tinere la impuls este 6 kV. Include un contact auxiliar NC de declansare si un contact auxiliar NO de semnalizare. Gradul de protectie este IP20, iar gradul de poluare admis este 3.

Releul se monteaza direct pe contactoare compatibile din gama AF09 pana la AF38, pentru realizarea rapida a unui ansamblu de pornire si protectie motor. Conexiunile se realizeaza cu borne cu surub. Pentru montaj individual, separat de contactor, pot fi utilizate kituri de montaj dedicate, disponibile ca accesorii.

Resetarea poate fi selectata manuala sau automata, iar mecanismul de declansare este de tip trip-free, pentru mentinerea protectiei chiar daca se actioneaza comanda in timpul unei conditii de defect. Produsul include functie STOP si indicatie de declansare. Reglajul trebuie stabilit conform curentului nominal inscris pe placuta motorului, iar instalarea si verificarea circuitului trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce se foloseste un releu termic?

Se foloseste pentru protectia motoarelor electrice impotriva suprasarcinii si a lipsei de faza. La aparitia unei conditii anormale, releul actioneaza contactul de declansare pentru oprirea circuitului de comanda al contactorului.

Care este domeniul de reglaj al curentului?

Domeniul reglabil este 13-16 A. Valoarea trebuie setata in functie de curentul nominal al motorului protejat.

Are contacte auxiliare pentru comanda si semnalizare?

Da. Include un contact auxiliar NC pentru declansare si un contact auxiliar NO pentru semnalizare.

Cum se monteaza?

Este proiectat pentru montaj direct pe contactoare compatibile din gama AF09 pana la AF38. Pentru montaj separat se pot utiliza accesorii de montaj individual dedicate.

Poate fi resetat manual?

Da. Resetarea manuala sau automata este selectabila, iar aparatul include si functie STOP si indicatie de declansare.
