Descriere

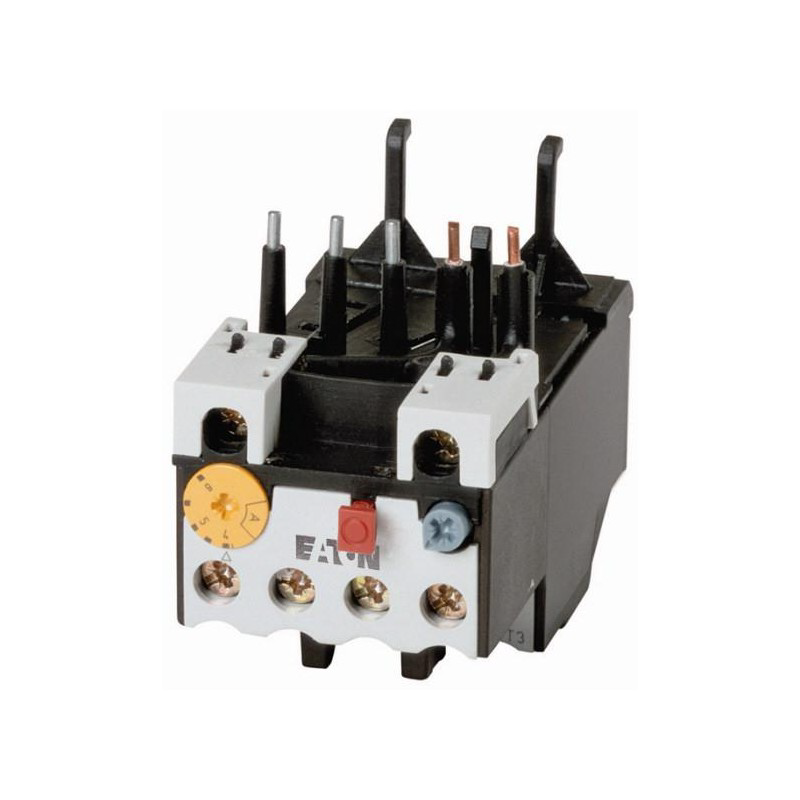

Acest releu termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor si a functionarii cu lipsa de faza. Domeniul reglabil al declansatorului termic este 9-12 A, permitand adaptarea protectiei la curentul nominal al motorului. Este o solutie potrivita pentru tablouri de comanda si aplicatii de automatizare unde motorul este comandat prin contactor.

Aparatul are tensiunea operationala nominala maxima de 690 V si include un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru semnalizare, interblocare sau oprirea circuitului de comanda la declansare. Functioneaza in clasa de declansare 10 A, are grad de protectie IP20 si protectie la atingere frontala conform EN 50274. Dimensiunile sunt 88 x 45 x 67 mm, iar masa produsului este de aproximativ 0,145 kg.

Releul este prevazut pentru montaj direct pe un contactor compatibil, rezultand o configuratie compacta pentru protectia si comanda motorului. Dispune de buton test oprire, declansare fara posibilitate de mentinere fortata si buton de resetare cu selectie manuala sau automata. Conectarea trebuie realizata conform schemei electrice a ansamblului, cu respectarea sectiunii conductorilor si a cuplului de strangere indicat in documentatia de instalare.

Produsul este proiectat pentru functionare la temperaturi ambientale intre -25 grade C si 55 grade C, cu compensare de temperatura. Protectia termica nu inlocuieste protectia la scurtcircuit; instalatia trebuie echipata separat cu sigurante sau intreruptor de protectie dimensionat corespunzator. Montajul, reglajul curentului si verificarea functionarii trebuie efectuate de personal calificat, numai dupa intreruperea alimentarii.

Intrebari frecvente

Pentru ce curent poate fi reglat releul termic?

Curentul de declansare la suprasarcina se poate regla intre 9 A si 12 A, in functie de curentul nominal al motorului protejat.

Ce contacte auxiliare sunt disponibile?

Releul include un contact normal deschis si un contact normal inchis, utilizabile pentru semnalizare sau comanda.

Se poate monta direct pe contactor?

Da, aparatul este proiectat pentru montaj direct pe un contactor compatibil, pentru realizarea unei protectii compacte a motorului.

Asigura protectie la scurtcircuit?

Nu. Releul termic protejeaza motorul la suprasarcina si lipsa de faza. Protectia la scurtcircuit trebuie realizata separat, cu echipamente de protectie dimensionate corespunzator.

Care este gradul de protectie al carcasei?

Gradul de protectie este IP20, fiind recomandata instalarea in tablouri sau carcase electrice adecvate.
