Descriere

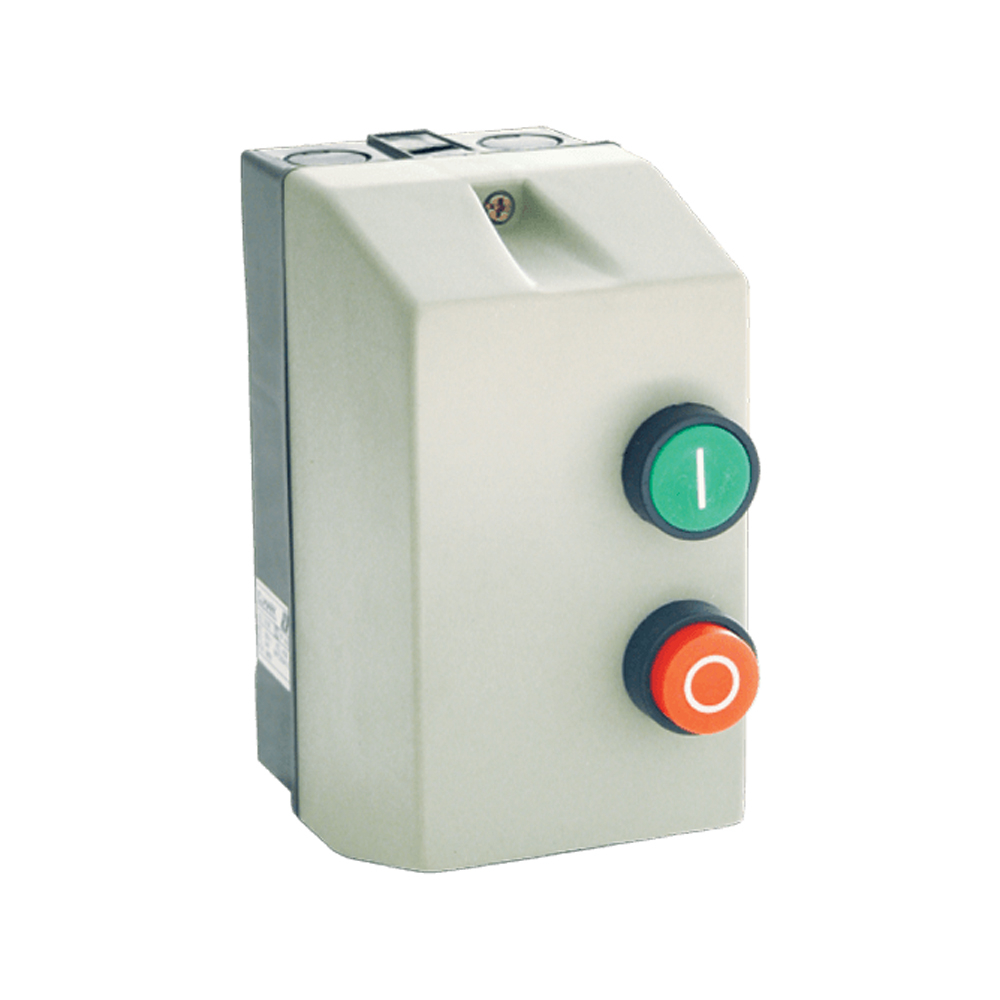

Declansatorul pentru pornire directa este destinat comenzii, pornirii si opririi motoarelor asincrone sau a altor consumatori de curent alternativ. Constructia combina un contactor cu protectie termica montata din fabrica, oferind o solutie compacta pentru aplicatii de automatizare, utilaje, pompe, ventilatoare si alte echipamente actionate de motoare electrice. Functia de protectie termica contribuie la limitarea efectelor suprasarcinilor, in domeniul de reglaj corespunzator.

Echipamentul are curent nominal de 18 A si releu termic reglabil in intervalul 12-18 A. Bobina de comanda este destinata alimentarii la 400 V AC, 50/60 Hz. Pentru utilizare in categoria AC-3, puterea nominala a motorului poate ajunge la 9 kW la 400 V, 50/60 Hz. Tensiunea nominala de utilizare este de pana la 690 V, tensiunea de izolatie este de 690 V, iar rezistenta la tensiuni de impuls este de minimum 6000 V. Carcasa inclusa are grad de protectie IP44, iar produsul respecta standardele EN 60947-1 si EN 60947-4-1.

Montajul se realizeaza pe o suprafata plana, verticala, cu suruburi sau bolturi, cu o abatere maxima admisa de plus sau minus 5 grade fata de verticala. Conectarea se face prin borne cu surub, folosind conductoare rigide sau flexibile, cu sau fara capete de cablu, dimensionate in functie de puterea motorului. Carcasa este prevazuta cu intrari si iesiri pentru cabluri, facilitand organizarea conexiunilor de alimentare, motor si comanda.

Pentru protectie completa, circuitul trebuie prevazut cu protectie la scurtcircuit prin intreruptor automat sau separator cu sigurante, selectat conform instalatiei si caracteristicilor motorului. Reglajul releului termic trebuie setat in raport cu curentul nominal indicat pe placuta motorului. Produsul este proiectat pentru temperaturi ambientale intre -10 grade C si +65 grade C si pentru instalare la altitudini de pana la 2000 m. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de motoare este potrivit acest declansator?

Este destinat in principal comenzii si protectiei motoarelor asincrone de curent alternativ, prin pornire directa. La 400 V, poate fi utilizat pentru motoare de pana la 9 kW in categoria de utilizare AC-3, cu respectarea parametrilor instalatiei.

Care este intervalul de reglaj al protectiei termice?

Releul termic incorporat se poate regla intre 12 A si 18 A. Reglajul trebuie ales conform curentului nominal inscris pe placuta de identificare a motorului.

Ce protectie are carcasa?

Carcasa inclusa are grad de protectie IP44, oferind protectie fata de patrunderea corpurilor solide mai mari de 1 mm si fata de stropirea cu apa din orice directie.

Este suficient releul termic pentru protectia completa a motorului?

Nu. Releul termic protejeaza motorul la suprasarcina in domeniul setat, iar instalatia trebuie sa includa separat protectie la scurtcircuit, dimensionata corect prin intreruptor automat sau sigurante.

Cum se monteaza produsul?

Se monteaza vertical pe o suprafata plana, cu suruburi sau bolturi. Conectarea se realizeaza la bornele cu surub, folosind conductoare dimensionate corect pentru motor si instalatie.
