Descriere

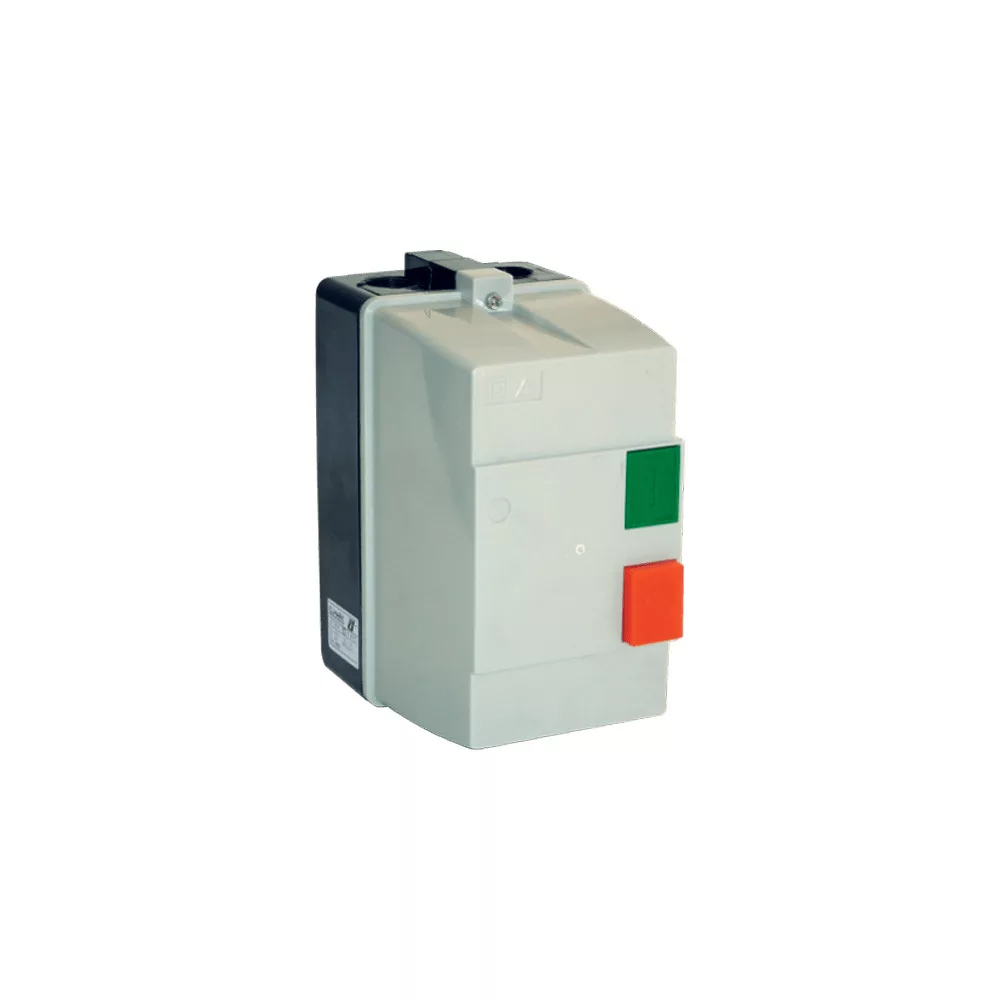

Declansatorul pentru pornire directa LT5 D este destinat comenzii si protectiei motoarelor electrice asincrone in aplicatii industriale, instalatii tehnice si infrastructura. Acesta permite conectarea si deconectarea directa a consumatorilor de curent alternativ si integreaza protectie la suprasarcina prin releu termic reglabil. Este o solutie potrivita pentru tablouri de comanda, pompe, ventilatoare, compresoare si alte echipamente actionate de motoare compatibile.

Curentul nominal este de 25 A, iar tensiunea bobinei de comanda este de 400 V AC, pentru retele de 50/60 Hz. Releul termic are domeniul de reglaj 17-25 A, astfel incat protectia poate fi setata in functie de curentul nominal al motorului. Pentru categoria de utilizare AC-3 la 50/60 Hz, produsul este indicat pentru motoare de pana la 11 kW la 380/400 V. Tensiunea nominala de utilizare si tensiunea de izolatie sunt de 690 V, iar rezistenta la supratensiuni este de peste 6000 V.

Echipamentul este prevazut cu carcasa si grad de protectie IP44. Se monteaza pe suprafata plana, cu suruburi sau bolturi, iar conectarea trebuie realizata conform schemei electrice si instructiunilor producatorului. Reglajul releului termic se face in raport cu curentul inscris pe placuta motorului, dupa verificarea compatibilitatii tensiunii de comanda, a puterii motorului si a circuitelor de protectie din instalatie.

Declansatorul contribuie la prevenirea repornirii nedorite a motorului dupa o cadere temporara de tensiune si protejeaza motorul la suprasarcina in domeniul setat al releului termic. Este proiectat pentru utilizare la temperaturi ambientale intre -10 si 65 grade C si la altitudini de pana la 2000 m. Respecta standardele EN 60947-1 si EN 60947-4-1, precum si cerintele LVD si EMC. Instalarea, reglajul si verificarea trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizat un declansator de pornire directa?

Este utilizat pentru conectarea, deconectarea si protectia la suprasarcina a motoarelor electrice asincrone, in special in aplicatii unde motorul poate porni direct la tensiunea retelei.

Care este domeniul de reglaj al protectiei termice?

Releul termic integrat are domeniul de reglaj intre 17 si 25 A. Reglajul trebuie stabilit conform curentului nominal inscris pe motor.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP44, oferind protectie impotriva corpurilor solide mai mari de 1 mm si impotriva stropirii cu apa din orice directie.

Ce putere de motor poate comanda la 400 V?

Pentru categoria de utilizare AC-3 la 50/60 Hz, este indicat pentru motoare de pana la 11 kW la 380/400 V.

Cum se monteaza produsul?

Se monteaza pe o suprafata plana, utilizand suruburi sau bolturi. Conectarea si reglajul trebuie realizate de personal calificat, respectand schema electrica si instructiunile de instalare.
