Descriere

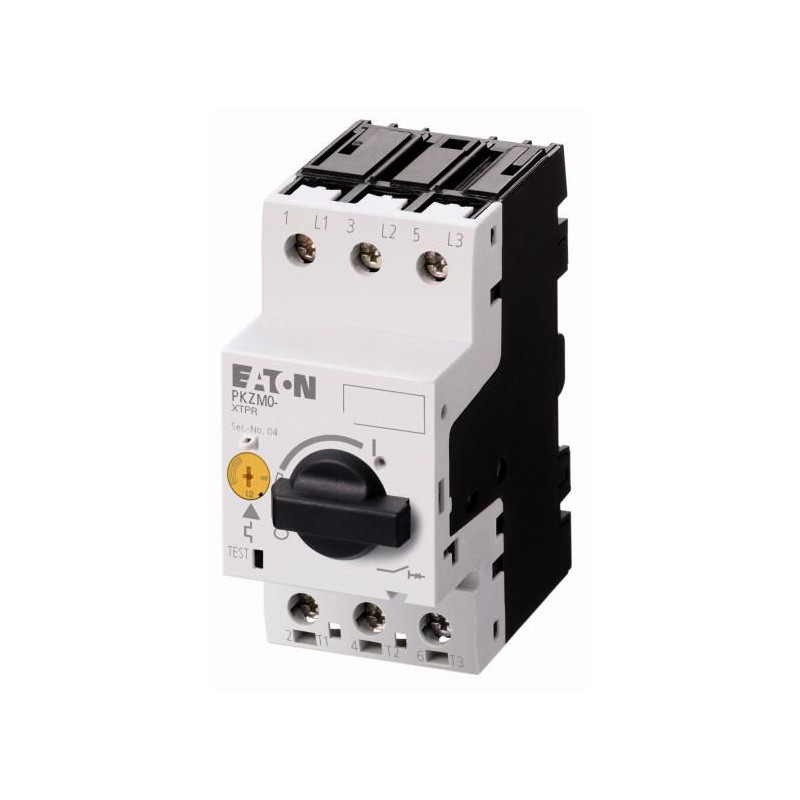

Intrerupatorul automat pentru protectie motor este conceput pentru comanda manuala si protectia motoarelor trifazate de mica putere, in tablouri electrice, panouri de automatizare si aplicatii industriale. Aparatul integreaza protectia la suprasarcina si la scurtcircuit, fiind sensibil la lipsa de faza. Este adecvat inclusiv pentru motoare cu clasa de eficienta IE3.

Echipamentul are 3 poli, curent de reglaj al protectiei la suprasarcina intre 0,63 si 1 A si curent nominal neconditionat de 1 A. Functioneaza la frecventa de 50/60 Hz, cu tensiune operationala de pana la 690 V AC. Puterea orientativa a motorului in regim AC-3 este de 0,12 kW la 230 V, 0,25 kW la 400 V si 440 V, 0,37 kW la 500 V si 0,55 kW la 690 V. Declansarea la scurtcircuit este fixa, la 15,5 A, iar caracteristica de declansare la suprasarcina este clasa 10A.

Montajul se realizeaza prin clipsare pe sina DIN conform IEC/EN 60715, cu inaltime de 7,5 sau 15 mm. Conectarea se face prin borne cu surub, pentru conductoare rigide sau flexibile cu sectiuni de 1-6 mm2; lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere pentru conexiunile principale este de 1,7 Nm. Dimensiunile aparatului sunt 45 x 93 x 76 mm, ceea ce permite integrarea compacta in tablouri.

Gradul de protectie este IP20 la aparat, respectiv IP00 la borne, astfel ca produsul trebuie instalat intr-o incinta sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active. Aparatul are categorie de supratensiune III, tensiune nominala de tinere la impuls de 6 kV si este destinat utilizarii pana la altitudinea de 2000 m. Instalarea, reglarea curentului si verificarea coordonarii protectiilor trebuie realizate de personal calificat, cu alimentarea decuplata si in conformitate cu documentatia tehnica a instalatiei.

Intrebari frecvente

Pentru ce tip de motor este potrivit acest intrerupator automat?

Este destinat protectiei motoarelor trifazate al caror curent nominal se incadreaza in domeniul reglabil 0,63-1 A. Reglajul trebuie ales in functie de curentul nominal inscris pe placuta motorului.

Ce tipuri de protectie asigura aparatul?

Asigura protectie la suprasarcina prin declansator reglabil, protectie magnetica la scurtcircuit si protectie la lipsa de faza.

Cum se monteaza in tablou?

Se clipsaza pe sina DIN IEC/EN 60715, cu profil de 7,5 sau 15 mm. Conexiunile electrice se realizeaza prin borne cu surub.

Care este tensiunea maxima de utilizare?

Tensiunea operationala maxima este de 690 V AC, la frecventa de 50 sau 60 Hz.

Poate fi utilizat fara o carcasa de protectie?

Nu este recomandat. Aparatul are grad de protectie IP20, iar bornele au IP00, de aceea trebuie montat intr-un tablou sau intr-o incinta corespunzatoare, care previne accesul la partile active.
