Descriere

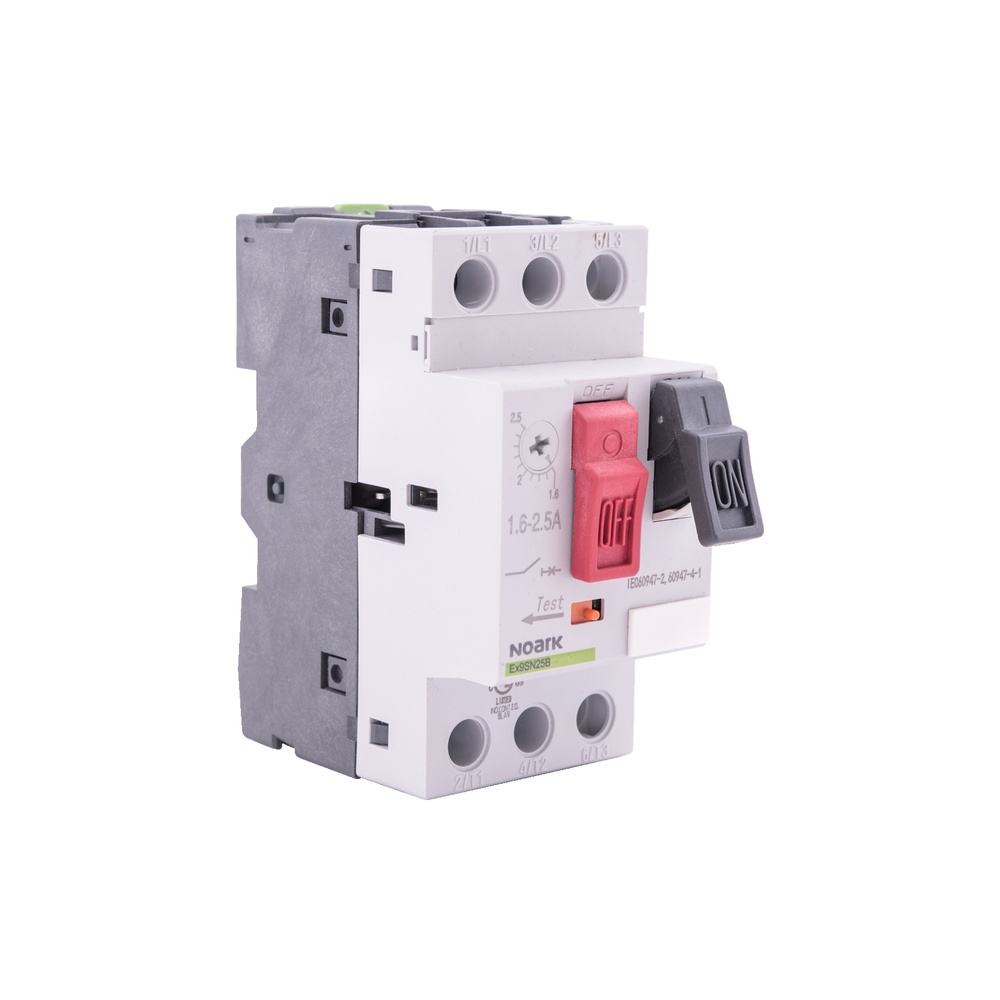

Acest intreruptor de protectie motor este un aparat electromechanic pentru circuitele principale ale motoarelor. Permite comanda manuala pornit/oprit prin butoane si integreaza functia de deconectare, fiind potrivit pentru protectia fara sigurante fuzibile a motoarelor. Poate fi utilizat in aplicatii trifazate si monofazate, inclusiv in tablouri de automatizare, instalatii tehnice si echipamente de actionare a motoarelor.

Domeniul de reglaj al protectiei la suprasarcina este 9-14 A, iar curentul nominal este 14 A. Protectia instantanee la scurtcircuit este fixa, la 170 A. Aparatul functioneaza la 50/60 Hz, are tensiune nominala de utilizare de 230/240 V, 400/415 V, 440 V, 500 V sau 690 V AC, tensiune de izolatie de 690 V si tensiune nominala de tinere la impuls de 8 kV. Pentru motoare trifazate in categoria AC-3, puterea nominala este de 3 kW la 230/240 V, 5,5 kW la 400/415 V, 7,5 kW la 440/500 V si 9 kW la 690 V. Capacitatea nominala limita de rupere la scurtcircuit este de 15 kA la 400/415 V AC.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Aparatul are 3 poli, borne cu clema ridicatoare pentru conductori cu sectiunea de 1-6 mm2 si cuplu de strangere recomandat de 1,7 Nm. Dimensiunile sunt de 44,5 mm latime, 91,3 mm inaltime si 81 mm adancime. Pentru extinderea functiilor de comanda si semnalizare se pot utiliza accesorii compatibile, precum contacte auxiliare, contact de alarma, declansator de minima tensiune sau declansator la comanda.

Protectia termica reglabila, protectia magnetica la scurtcircuit si sensibilitatea la pierderea fazei contribuie la limitarea riscului de avariere a motorului. Aparatul este testat conform cerintelor EN 60947-2 si EN 60947-4-1, are grad de protectie IP20, clasa de supratensiune III si grad de poluare 3. Se utilizeaza in interiorul unui tablou sau al unei carcase adecvate, in intervalul de temperatura ambianta -5 pana la +40 grade C, la altitudini de maximum 2000 m. Instalarea, reglarea curentului in functie de curentul nominal al motorului si verificarea conexiunilor trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de motoare este potrivit acest intreruptor?

Este potrivit pentru protectia motoarelor trifazate si monofazate, in special atunci cand curentul nominal al motorului poate fi reglat in intervalul 9-14 A.

Ce protectii ofera aparatul?

Integreaza protectie reglabila la suprasarcina, protectie instantanee la scurtcircuit si protectie la pierderea fazei, precum si functie de deconectare manuala.

Ce putere de motor poate proteja la 400 V?

In categoria de utilizare AC-3, aparatul este dimensionat pentru motoare trifazate de pana la 5,5 kW la 400/415 V.

Cum se monteaza intreruptorul de protectie motor?

Se fixeaza pe sina DIN de 35 mm si se conecteaza prin borne pentru conductori de 1-6 mm2. Reglajul trebuie setat conform curentului nominal indicat pe placuta motorului.

Poate fi instalat direct intr-un mediu cu praf sau umezeala?

Gradul de protectie IP20 este destinat montajului in interiorul unui tablou sau al unei carcase care asigura nivelul de protectie necesar mediului de instalare.
