Descriere

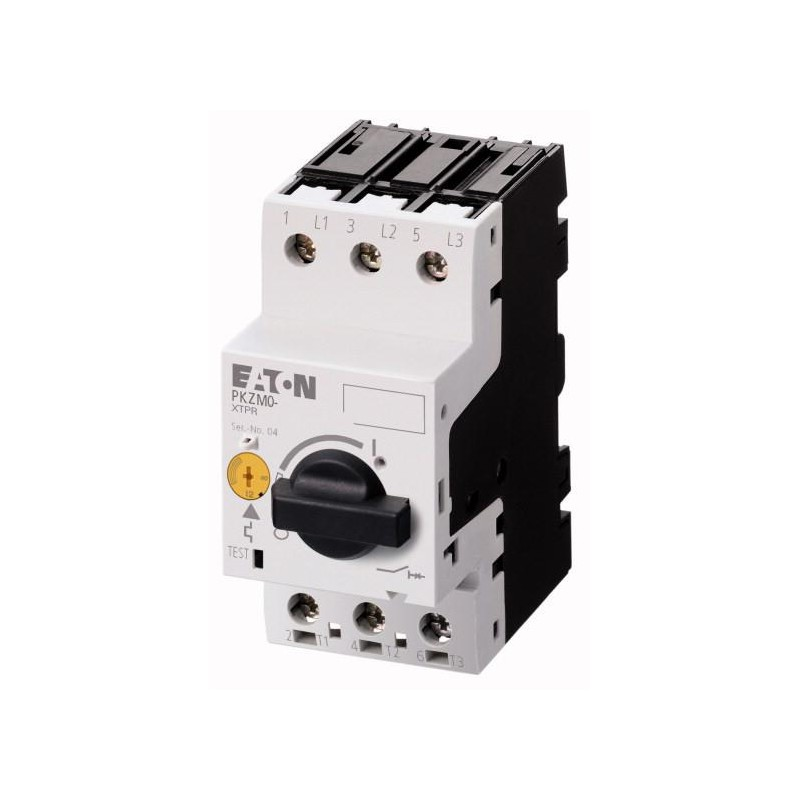

Aceasta protectie motor este destinata protectiei si comenzii manuale a motoarelor trifazate de putere redusa. Integreaza protectia termica reglabila la suprasarcina si declansarea magnetica la scurtcircuit intr-un singur aparat, contribuind la realizarea unor circuite de pornire compacte. Functia de sensibilitate la lipsa unei faze ajuta la protejarea motorului in situatii de functionare anormala ale alimentarii trifazate.

Aparatul are 3 poli si un domeniu de reglaj al declansatorului de suprasarcina intre 0.4 si 0.63 A, curentul operational nominal fiind de 0.63 A. Este adecvat pentru utilizare la tensiuni operationale de pana la 690 V AC, in retele de 50 sau 60 Hz. Puterea operationala maxima in categoria AC-3 este de 0.09 kW la 220/230 V, 0.12 kW la 380/400 V, 0.18 kW la 440 V si 0.25 kW la 500 V sau 690 V. Declansarea la scurtcircuit este fixa, la aproximativ 9.8 A, iar capacitatea nominala de rupere la scurtcircuit este de 150 kA la 500 V AC si 690 V AC.

Conectarea se realizeaza prin borne cu surub, potrivite pentru conductori rigizi sau flexibili cu sectiuni intre 1 si 6 mm2. Lungimea recomandata de dezizolare a conductorului este de 10 mm, iar cuplul de strangere pentru circuitul principal este de 1.7 Nm. Carcasa cu latime de 45 mm, inaltime de 93 mm si adancime de 76 mm permite integrarea eficienta in tablouri electrice; aparatul se fixeaza prin clipsare pe sina DIN conform IEC EN 60715, cu profil de 7.5 mm sau 15 mm.

Gradul de protectie IP20 impune instalarea in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si influentelor externe. Produsul este marcat CE si conform RoHS, avand rezistenta la caldura umeda ciclica si constanta conform standardelor IEC 60068-2-30 si IEC 60068-2-78. Temperatura minima de functionare in incinta este de -25 grade C, iar temperatura de depozitare este intre -40 si 80 grade C. Reglajul curentului trebuie realizat in functie de curentul nominal inscris pe placuta motorului, iar montajul si verificarea circuitului trebuie efectuate de personal calificat.

Intrebari frecvente

Pentru ce tip de motor este potrivita aceasta protectie motor?

Este destinata in principal motoarelor trifazate de putere redusa, al caror curent nominal se incadreaza intre 0.4 si 0.63 A. Reglajul se stabileste conform curentului nominal indicat pe placuta motorului.

Ce tipuri de protectie asigura aparatul?

Asigura protectie termica reglabila la suprasarcina, declansare magnetica la scurtcircuit si protectie sensibila la lipsa unei faze.

Se poate monta pe sina DIN?

Da. Aparatul se fixeaza prin clipsare pe sina DIN conform IEC EN 60715, cu profil de 7.5 mm sau 15 mm.

Ce sectiune de cablu poate fi conectata la borne?

Bornele cu surub accepta conductori rigizi sau flexibili cu sectiuni intre 1 si 6 mm2. Pentru conectare corecta, conductorul se dezizoleaza pe o lungime de 10 mm, iar cuplul de strangere este de 1.7 Nm.

Poate fi instalata direct la exterior?

Nu este recomandata instalarea neprotejata la exterior. Gradul de protectie IP20 necesita montarea intr-un tablou electric sau intr-o carcasa corespunzatoare, ferita de umezeala, praf si atingeri accidentale.
