Descriere

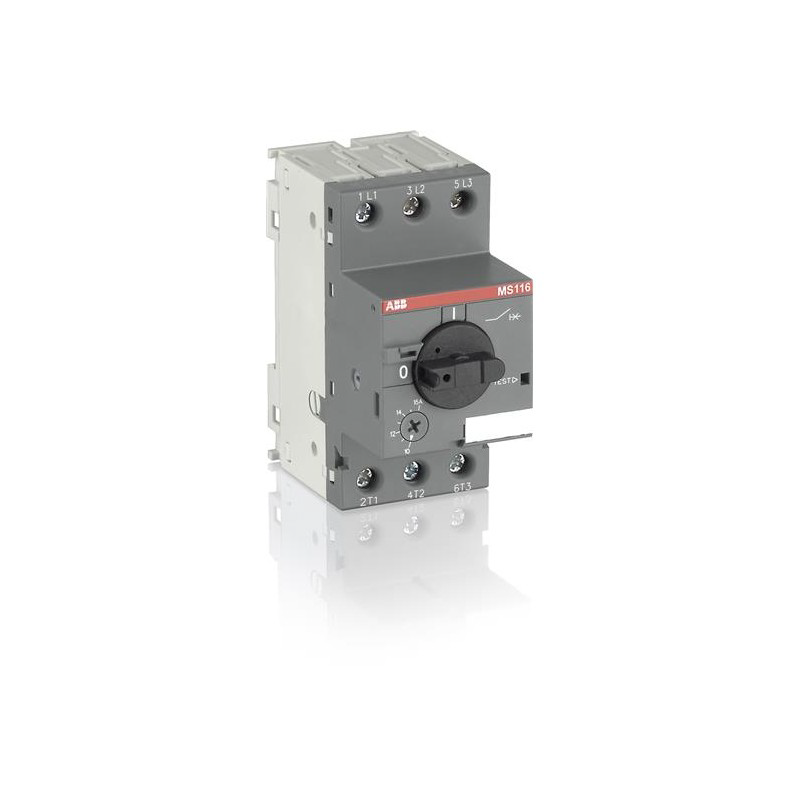

Protectia motor manuala este destinata circuitelor de alimentare ale motoarelor electrice, reunind intr-un singur aparat functia de comanda manuala si protectia circuitului principal. Permite pornirea si oprirea manuala a motorului, fiind recomandata pentru tablouri de automatizare, echipamente industriale, pompe, ventilatoare si alte aplicatii unde este necesara protectia individuala a motorului fara sigurante fuzibile.

Aparatul este tripolar si are domeniul reglabil al protectiei la suprasarcina intre 10 si 16 A, cu curent operational nominal de 16 A. Functioneaza la tensiuni de lucru de pana la 690 V AC, la frecventa de 50/60 Hz, si utilizeaza clasa de declansare 10A. Capacitatea nominala de rupere la scurtcircuit in regim de serviciu este de 16 kA la 230 V AC si 400 V AC, 6 kA la 440 V AC, 4 kA la 500 V AC si 2 kA la 690 V AC. Carcasa are grad de protectie IP20, iar latimea constructiva este de 45 mm.

Conectarea circuitului principal se realizeaza prin borne cu surub. Reglajul curentului trebuie setat in functie de curentul nominal inscris pe placuta motorului, in limitele intervalului 10-16 A. Protectia poate fi utilizata in aplicatii trifazate sau monofazate si poate fi integrata cu accesorii compatibile pentru semnalizare, contacte auxiliare, declansare la minima tensiune, declansare la distanta, alimentare si blocare impotriva actionarii neautorizate.

Montajul, cablarea si reglajul trebuie efectuate numai de personal calificat, cu instalatia scoasa de sub tensiune. Gradul IP20 ofera protectie la atingerea partilor active cu degetul, insa aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata conditiilor de mediu. Se recomanda verificarea coordonarii cu motorul, contactorul si restul instalatiei, precum si respectarea schemei de conectare si a normelor electrice aplicabile.

Intrebari frecvente

Pentru ce interval de curent poate fi reglata protectia motor?

Protectia la suprasarcina se regleaza intre 10 si 16 A. Reglajul se face conform curentului nominal indicat pe placuta de identificare a motorului.

Ce tipuri de defecte poate proteja aparatul?

Este conceput pentru protectia motoarelor si a circuitelor acestora la suprasarcina, scurtcircuit si lipsa de faza, oferind totodata comanda manuala de pornire si oprire.

Poate fi utilizata in retele trifazate?

Da, aparatul este tripolar si este adecvat pentru aplicatii trifazate. Poate fi utilizat si pentru anumite aplicatii monofazate, cu respectarea schemei de conectare si a instructiunilor tehnice.

Care este tensiunea maxima de lucru?

Tensiunea operationala nominala a circuitului principal este de pana la 690 V AC, la frecventa de 50 sau 60 Hz.

Este necesar ca montajul sa fie realizat intr-un tablou?

Da. Carcasa are grad de protectie IP20, de aceea se recomanda instalarea intr-un tablou sau intr-o carcasa care asigura protectia necesara pentru mediul de utilizare.
