Descriere

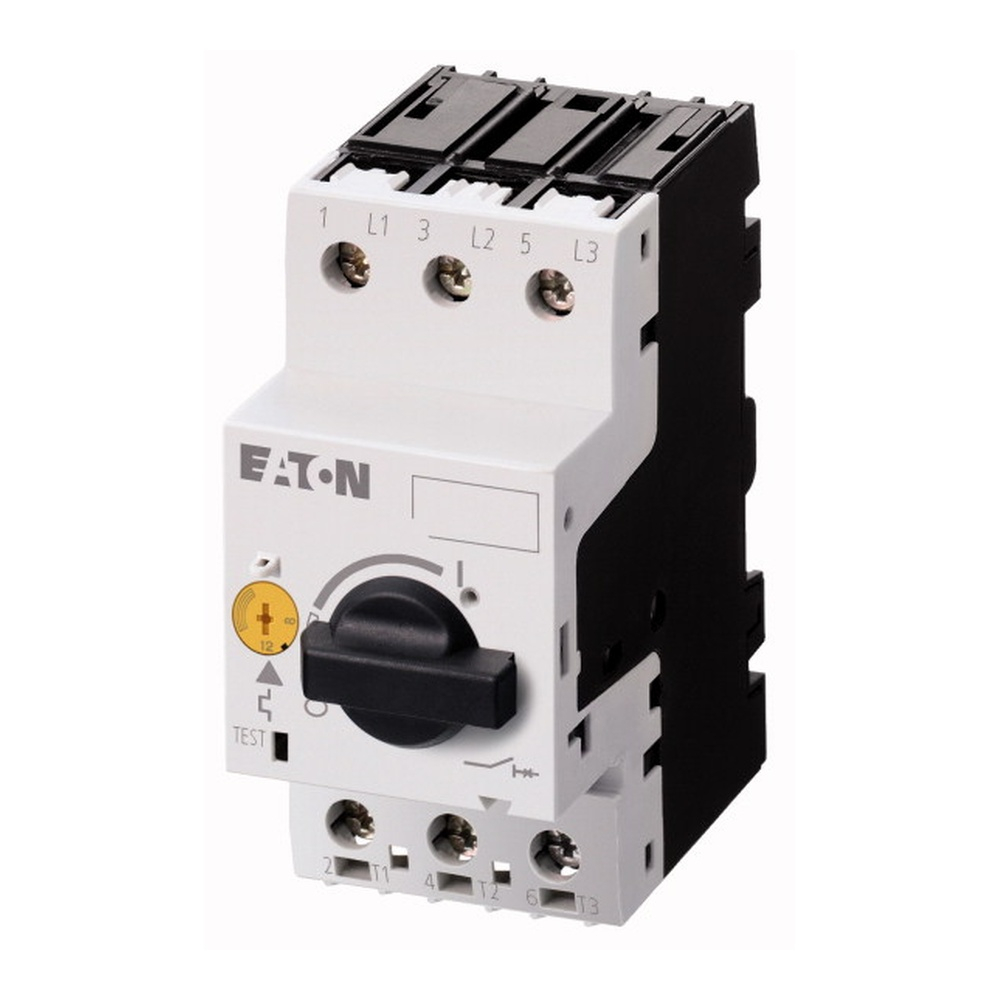

Aceasta protectie motor este destinata protectiei motoarelor electrice trifazate si circuitelor de alimentare asociate. Aparatul combina functia de intrerupere manuala cu protectia motorului si este sensibil la lipsa de faza, contribuind la limitarea riscului de functionare necorespunzatoare a unui motor trifazat in cazul disparitiei unei faze. Actionarea se realizeaza prin buton rotativ frontal.

Aparatul este realizat cu 3 poli si permite reglarea declansarii la suprasarcina in intervalul 0,1-0,16 A. Tensiunea nominala de utilizare este de 690 V AC, la frecventa de 50/60 Hz, iar puterea nominala de utilizare in categoria AC-3 la 690 V si 50 Hz este de 0,06 kW. Capacitatea nominala de rupere la scurtcircuit este de 150 kA la 400, 440, 500 si 690 V AC. Declansarea instantanee la scurtcircuit este fixa, la 2,5 A, cu toleranta de plus sau minus 20 procente.

Montajul se realizeaza prin clipsare pe sina DIN IEC/EN 60715 cu inaltime de 7,5 mm sau 15 mm. Conectarea circuitului principal se face prin borne cu surub. Pentru conductoarele principale se recomanda dezizolarea pe 10 mm; bornele accepta conductori rigizi sau flexibili cu sectiunea intre 1 si 6 mm2, inclusiv conductori flexibili cu ferula. Cuplul de strangere pentru bornele principale este de 1,7 Nm.

Gradul de protectie este IP20, adecvat pentru instalarea in tablouri si carcase care asigura protectia necesara impotriva atingerii si a influentelor mediului. Produsul are marcaj CE si este conform RoHS, fiind proiectat pentru altitudini de pana la 2000 m. Domeniul de functionare este intre -25 si 55 grade C, iar compensarea termica conform standardelor indicate este intre -5 si 40 grade C. Instalarea, reglarea curentului si verificarea coordonarii protectiilor trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizata aceasta protectie motor?

Este utilizata pentru protectia motoarelor electrice trifazate si a circuitelor de alimentare asociate, avand si functie de intrerupere manuala.

Care este intervalul de reglaj al curentului?

Curentul de declansare la suprasarcina se regleaza intre 0,1 A si 0,16 A.

Se poate monta pe sina DIN?

Da. Aparatul se clipseaza pe sina DIN IEC/EN 60715 cu inaltime de 7,5 mm sau 15 mm.

Ce tip de conexiune foloseste?

Circuitul principal se conecteaza prin borne cu surub. Bornele accepta conductori cu sectiuni intre 1 si 6 mm2, iar cuplul de strangere indicat este de 1,7 Nm.

Este protejata impotriva lipsei de faza?

Da. Aparatul este sensibil la lipsa de faza, o functie importanta pentru protectia motoarelor trifazate.
