Descriere

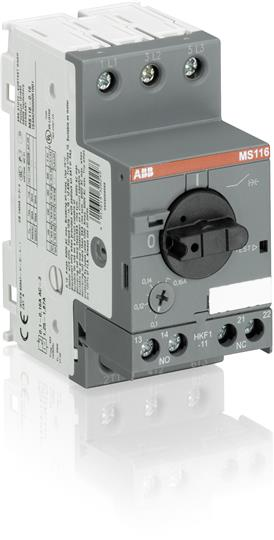

Aceasta protectie motor manuala este destinata comenzii locale pornit-oprit si protectiei motoarelor electrice in tablouri de automatizare, instalatii industriale si aplicatii pentru utilaje. Aparatul combina functia de intrerupere cu protectia la suprasarcina, scurtcircuit si lipsa de faza, fiind adecvat atat pentru circuite monofazate, cat si pentru circuite trifazate. Mecanismul de declansare libera si indicatorul clar al pozitiei comutatorului contribuie la utilizarea sigura in exploatare. ([cdn.gescan.com](https://cdn.gescan.com/PIM_Docs/Docs/STEP_ASSETS_PDF/154129085.pdf?utm_source=openai))

Protectia are 3 poli, curent operational nominal de 1 A si domeniu de reglaj al protectiei la suprasarcina de 0,63-1,0 A. Tensiunea nominala de utilizare este de pana la 690 V AC, iar puterea nominala in categoria AC-3 este de 0,25 kW la 230 V si 400 V. Capacitatea nominala de intrerupere la scurtcircuit in serviciu este de 50 kA la 400 V AC, clasa de declansare este 10A, iar protectia este de tip termomagnetic. Carcasa are grad de protectie IP20, dimensiuni de aproximativ 45 x 90 x 85,6 mm si disipare de putere de 4,8 W. ([cdn.gescan.com](https://cdn.gescan.com/PIM_Docs/Docs/STEP_ASSETS_PDF/154129085.pdf?utm_source=openai))

Montajul se realizeaza in tablouri electrice, pe sina DIN TH35, in orice pozitie de instalare. Conectarea circuitului principal se face prin borne cu surub, iar reglajul trebuie setat in intervalul 0,63-1,0 A in functie de curentul nominal inscris pe placuta motorului. Designul compact de 45 mm latime permite integrarea eficienta in tablouri de distributie si automatizare unde spatiul este limitat. ([lagerwerk.com](https://www.lagerwerk.com/en/electrics-mechanics/automation-devices/others/35725/abb-1sam250000r1005-ms116-1.0-manual-motor-starter?utm_source=openai))

Pentru functionare corecta, aparatul trebuie ales si reglat de personal calificat, in conformitate cu schema electrica, caracteristicile motorului si conditiile de scurtcircuit ale instalatiei. Gradul IP20 asigura protectie la atingerea accidentala a partilor active din carcasa, dar produsul trebuie montat intr-un tablou sau intr-o incinta adecvata, care sa ofere protectia necesara impotriva prafului, apei si accesului neautorizat. Inainte de interventii, circuitul trebuie deconectat si verificat fara tensiune.

Intrebari frecvente

Pentru ce tip de motoare se foloseste aceasta protectie motor?

Este utilizata pentru comanda manuala si protectia motoarelor electrice monofazate sau trifazate, in special in tablouri de automatizare si aplicatii cu motoare de putere mica.

Care este intervalul de reglaj al protectiei la suprasarcina?

Protectia la suprasarcina se poate regla intre 0,63 si 1,0 A. Reglajul se stabileste dupa curentul nominal indicat de producator pe placuta motorului.

Ce protectii asigura aparatul?

Asigura protectie termomagnetica la suprasarcina si scurtcircuit, precum si protectie la lipsa de faza. Permite totodata pornirea si oprirea manuala a motorului.

Cum se monteaza protectia motor?

Se monteaza in tablou electric pe sina DIN TH35 si se conecteaza prin borne cu surub. Instalarea, cablarea si reglajul trebuie realizate de personal calificat, cu circuitul scos de sub tensiune.

Ce grad de protectie are carcasa?

Carcasa are grad de protectie IP20. Pentru utilizare in medii cu praf, umezeala sau risc de atingere, produsul trebuie instalat intr-o incinta sau intr-un tablou cu protectie corespunzatoare.
