Descriere

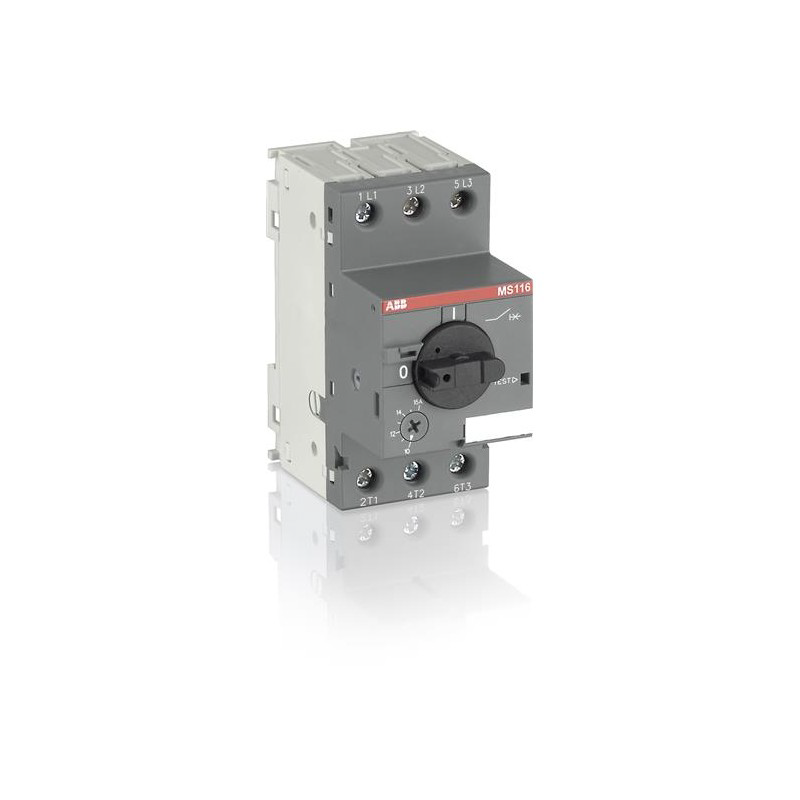

Protectia motor manuala este destinata comenzii locale si protectiei circuitelor de motor, fiind adecvata pentru aplicatii monofazate si trifazate. Aparatul permite pornirea si oprirea manuala a motorului si asigura protectie fara sigurante fuzibile impotriva suprasarcinii, scurtcircuitului si lipsei de faza. Maneta rotativa are indicatie clara a pozitiei ON/OFF si functie de separare a circuitului.

Domeniul de reglaj al protectiei la suprasarcina este de 1.6-2.5 A, iar curentul operational nominal este de 2.5 A. Aparatul are 3 poli, tensiune operationala nominala de pana la 690 V AC, clasa de declansare 10A si capacitate nominala de rupere in serviciu de 50 kA la 400 V AC. Gradul de protectie este IP20, iar constructia compacta are latime de 45 mm, inaltime de 90 mm si adancime de 85.6 mm.

Conectarea circuitului principal se realizeaza prin borne cu surub. Protectia se monteaza in tablouri electrice si poate fi utilizata individual sau in ansambluri de pornire pentru motoare, impreuna cu contactoare compatibile. Pentru extinderea functiilor pot fi adaugate accesorii compatibile, precum contacte auxiliare sau de semnalizare, declansatoare la minima tensiune, declansatoare de lucru, bare trifazate, blocuri de alimentare si dispozitive de blocare.

Ajustarea curentului trebuie efectuata in functie de curentul nominal inscris pe placuta motorului si de conditiile reale ale instalatiei. Compensarea de temperatura contribuie la functionarea stabila in intervalul de temperatura specificat pentru gama, de la -25 la +55 grade C. Instalarea, cablarea si verificarea protectiei trebuie realizate numai cu circuitul scos de sub tensiune, de personal calificat, cu respectarea proiectului electric si a normelor aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza protectia motor manuala?

Se utilizeaza pentru pornirea si oprirea manuala a motoarelor, precum si pentru protectia acestora la suprasarcina, scurtcircuit si lipsa de faza.

Care este intervalul de reglaj al curentului?

Protectia la suprasarcina poate fi reglata intre 1.6 si 2.5 A, in functie de curentul nominal al motorului protejat.

Poate fi folosita pentru motoare monofazate si trifazate?

Da. Aparatul este adecvat pentru aplicatii cu motoare monofazate si trifazate, cu alegerea si conectarea corecta in functie de schema instalatiei.

Ce grad de protectie are aparatul?

Gradul de protectie este IP20, fiind destinat montajului in tablouri sau carcase care asigura protectia necesara impotriva atingerii si a influentelor de mediu.

Care este capacitatea de rupere la 400 V AC?

Capacitatea nominala de rupere in serviciu este de 50 kA la 400 V AC.
