Descriere

Protectia motor este destinata pornirii si opririi manuale a motoarelor electrice, precum si protectiei acestora fara sigurante fuzibile suplimentare. Este potrivita pentru circuite de motor monofazate sau trifazate, in tablouri de automatizare, panouri de comanda, instalatii HVAC, pompe, ventilatoare si alte aplicatii unde este necesara protectia dedicata a unui motor de mica putere.

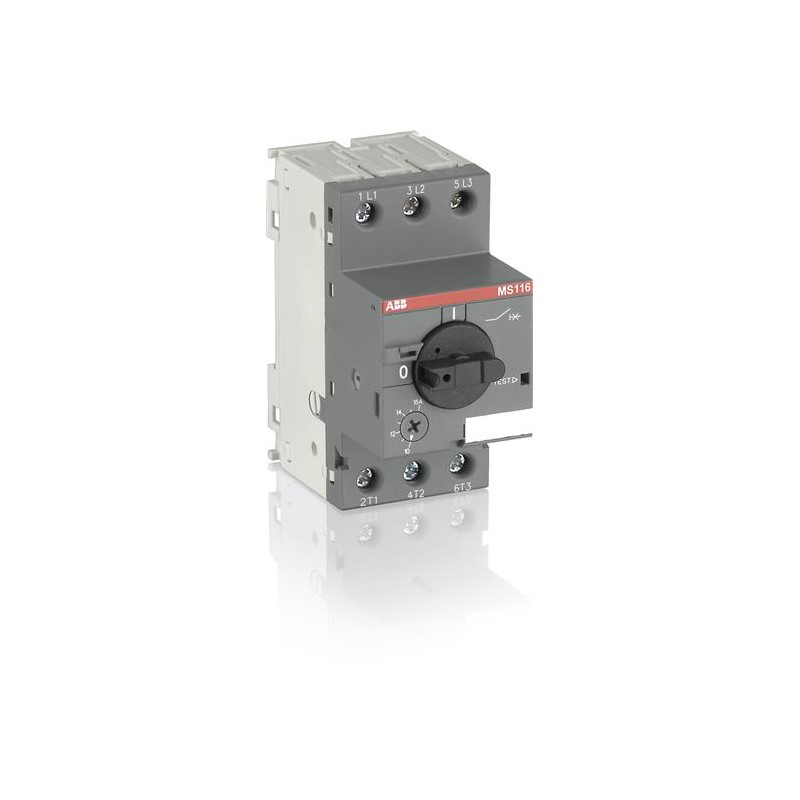

Aparatul are 3 poli, curent operational nominal de 1.6 A si domeniu de reglaj al protectiei la suprasarcina intre 1 si 1.6 A. Functioneaza la tensiuni de pana la 690 V AC, iar puterea nominala a motorului in categoria AC-3 este de 0.55 kW la 230 V si la 400 V. Protectia este termomagnetica, sensibila la lipsa de faza, cu clasa de declansare 10A si capacitate nominala de intrerupere la scurtcircuit de serviciu de 50 kA la 400 V AC. Dimensiunile compacte sunt de aproximativ 90 x 45 x 85.6 mm, iar gradul de protectie al carcasei este IP20.

Comanda se realizeaza cu ajutorul unui maner rotativ cu indicatie clara a pozitiei de comutare. Conectarea circuitului principal se face prin borne cu surub, iar aparatul poate fi montat pe sina DIN in tablouri electrice. Pentru extinderea functiilor pot fi utilizate accesorii compatibile, precum contacte auxiliare sau de semnalizare, declansatoare la minima tensiune, bobine de declansare, bare trifazate si elemente de blocare.

Reglajul curentului trebuie setat conform curentului nominal inscris pe placuta motorului, iar instalarea trebuie efectuata de personal calificat, cu alimentarea deconectata. Aparatul include compensare la temperatura si mecanism de declansare libera, pentru o protectie corecta inclusiv atunci cand manerul este mentinut in pozitia pornit. Se utilizeaza in interiorul tablourilor sau al carcaselor adecvate, cu respectarea conditiilor de mediu, a sectiunii conductoarelor si a cerintelor aplicatiei.

Intrebari frecvente

Pentru ce curent de motor se utilizeaza aceasta protectie?

Protectia are domeniul de reglaj intre 1 si 1.6 A. Reglajul se stabileste in functie de curentul nominal indicat pe placuta motorului.

Ce tipuri de defecte poate detecta?

Asigura protectie termomagnetica la suprasarcina si scurtcircuit si este sensibila la lipsa de faza, fiind adecvata pentru protectia circuitelor de motor.

Este potrivita pentru motoare trifazate?

Da. Aparatul are 3 poli si poate fi utilizat pentru aplicatii cu motoare trifazate. De asemenea, este adecvat si pentru anumite aplicatii monofazate, in configuratia corecta de conectare.

Cum se monteaza protectia motor?

Se monteaza in tablou electric, pe sina DIN, si se conecteaza prin borne cu surub. Montajul, reglajul si verificarea circuitului trebuie realizate de personal calificat.

Ce putere de motor poate proteja?

In utilizare AC-3, puterea nominala indicata este de 0.55 kW la 230 V si 0.55 kW la 400 V. Selectia finala se face intotdeauna dupa curentul nominal al motorului.
