Descriere

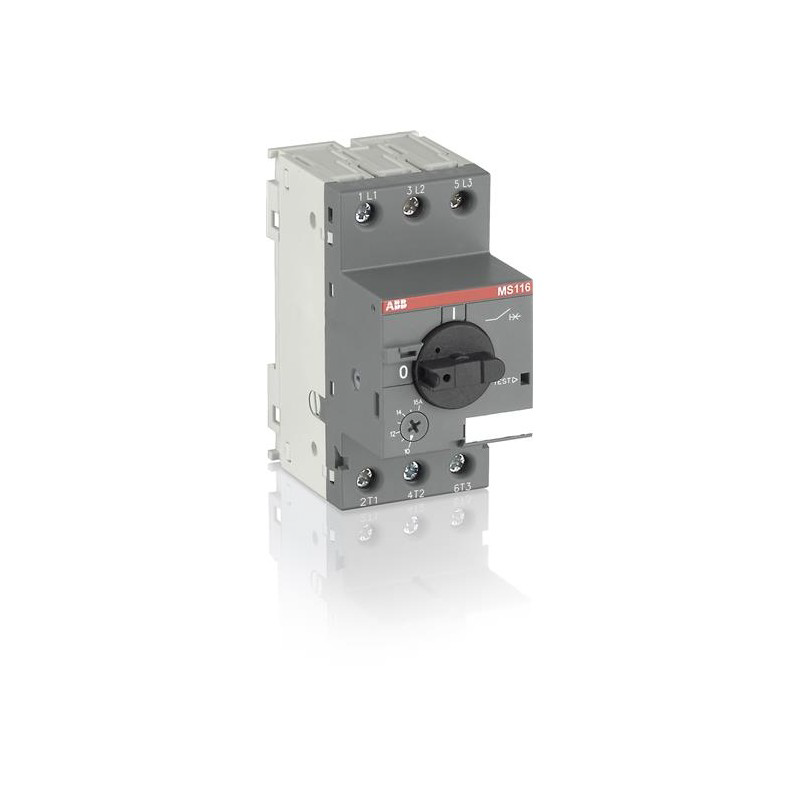

Aceasta protectie motor manuala este destinata comenzii locale ON/OFF si protectiei circuitelor de motor. Echipamentul combina functia de intrerupere cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit, eliminand necesitatea utilizarii unei sigurante separate pentru aceste functii. Este adecvata pentru aplicatii cu motoare monofazate sau trifazate, in tablouri electrice, panouri de comanda si instalatii industriale.

Curentul de reglaj pentru protectia la suprasarcina este cuprins intre 8 si 12 A, iar curentul operational nominal este de 12 A. Aparatul are 3 poli, tensiune operationala nominala de pana la 690 V si clasa de declansare 10A. Capacitatea nominala de rupere in serviciu este de 25 kA la 400 V AC. Declansarea este de tip termomagnetic, iar pragul declansarii instantanee la scurtcircuit este de 180 A.

Protectia este realizata intr-o carcasa compacta, cu latime de 45 mm, inaltime de 90 mm si adancime de 85,6 mm. Conectarea circuitului principal se face prin borne cu surub. Comanda se realizeaza cu ajutorul unui buton rotativ, cu indicatie clara a pozitiei de comutare. Constructia permite montarea in tablouri si integrarea in ansambluri de comanda pentru motoare.

Pentru extinderea functiilor pot fi utilizate accesorii compatibile, precum contacte auxiliare si de semnalizare, declansatoare de minima tensiune, declansatoare la emisie, bare de alimentare trifazate, blocuri de alimentare si dispozitive de blocare. Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii accidentale si a influentelor de mediu. Reglajul curentului si conectarea conductoarelor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce este utilizata protectia motor cu reglaj 8-12 A?

Este utilizata pentru comanda manuala si protectia motoarelor electrice al caror curent nominal se incadreaza in domeniul de reglaj 8-12 A. Protejeaza impotriva suprasarcinii, scurtcircuitului si lipsei de faza.

Protectia motor poate fi folosita la motoare monofazate si trifazate?

Da. Aparatul este destinat aplicatiilor cu motoare monofazate si trifazate, cu selectarea corecta a reglajului in functie de curentul nominal al motorului.

Ce tip de protectie la scurtcircuit ofera?

Dispune de declansare magnetica instantanee la scurtcircuit, cu prag de 180 A, precum si de capacitate nominala de rupere in serviciu de 25 kA la 400 V AC.

Cum se conecteaza protectia motor?

Circuitul principal se conecteaza prin borne cu surub. Montajul, alegerea conductoarelor si setarea curentului de protectie trebuie realizate de personal calificat, conform schemei electrice si normelor aplicabile.

Poate fi echipata cu accesorii?

Da. Poate fi completata cu accesorii compatibile pentru semnalizare, contacte auxiliare, declansare la minima tensiune, declansare la emisie, alimentare si blocare.
